Anschließen des AV-Receivers—Fortsetzung
Die Klemmen FRONT L/R und SURR BACK/ZONE 3 L/R
können für den Anschluss der Front-Lautsprecher und
Surround-Rear-Lautsprecher verwendet werden. Andernfalls
können sie für zwei Endstufen (separate Treibung der Tweeter
und Woofer bei Verwendung geeigneter Lautsprecher) für die
Front-Lautsprecher A genutzt werden. Das führt meist zu
einer noch besseren Qualität im Hochton- und Bassbereich.
• Bei Verwendung des „Bi-Amp“-Modus können die
Surround-Rear-Lautsprecher nicht verwendet werden.
• Im „Bi-Amp“-Modus müssen die FRONT L/R-Klemmen
mit den Tieftöner-Eingängen (Woofer) der Front-
Lautsprecher verbunden werden. Die SURR
BACK/ZONE 3 L/R-Klemmen werden mit den Hochtöner-
Eingängen (Tweeter) der Front-Lautsprecher verbunden.
• Nachdem Sie die unten gezeigten „Bi-Amp“-Verbindungen
hergestellt und den AV-Receiver eingeschaltet haben,
müssen Sie „Boxentyp (vorne A)“ auf „Bi-Amp“ einstellen,
um die separate Aussteuerung der Hoch- und Tieftöner
freizugeben (siehe Seite 57).
• Wenn Sie die Frontboxen der Gruppe „A“ brücken,
müssen die Frontboxen „B“ normal angeschlossen
bzw. dürfen nicht verwendet werden.
Wichtig:
• Achten Sie vor dem Bi-Amping-Anschluss darauf,
an den Lautsprechern die Metallteile zu entfernen,
mit denen die Hochtöner- und Tieftöner-Klemmen
gebrückt sind.
• Der „Bi-Amp“-Modus eignet sich nur für Lautsprecher,
die dieses Verfahren unterstützen. Siehe die
Bedienungsanleitung der Lautsprecher.

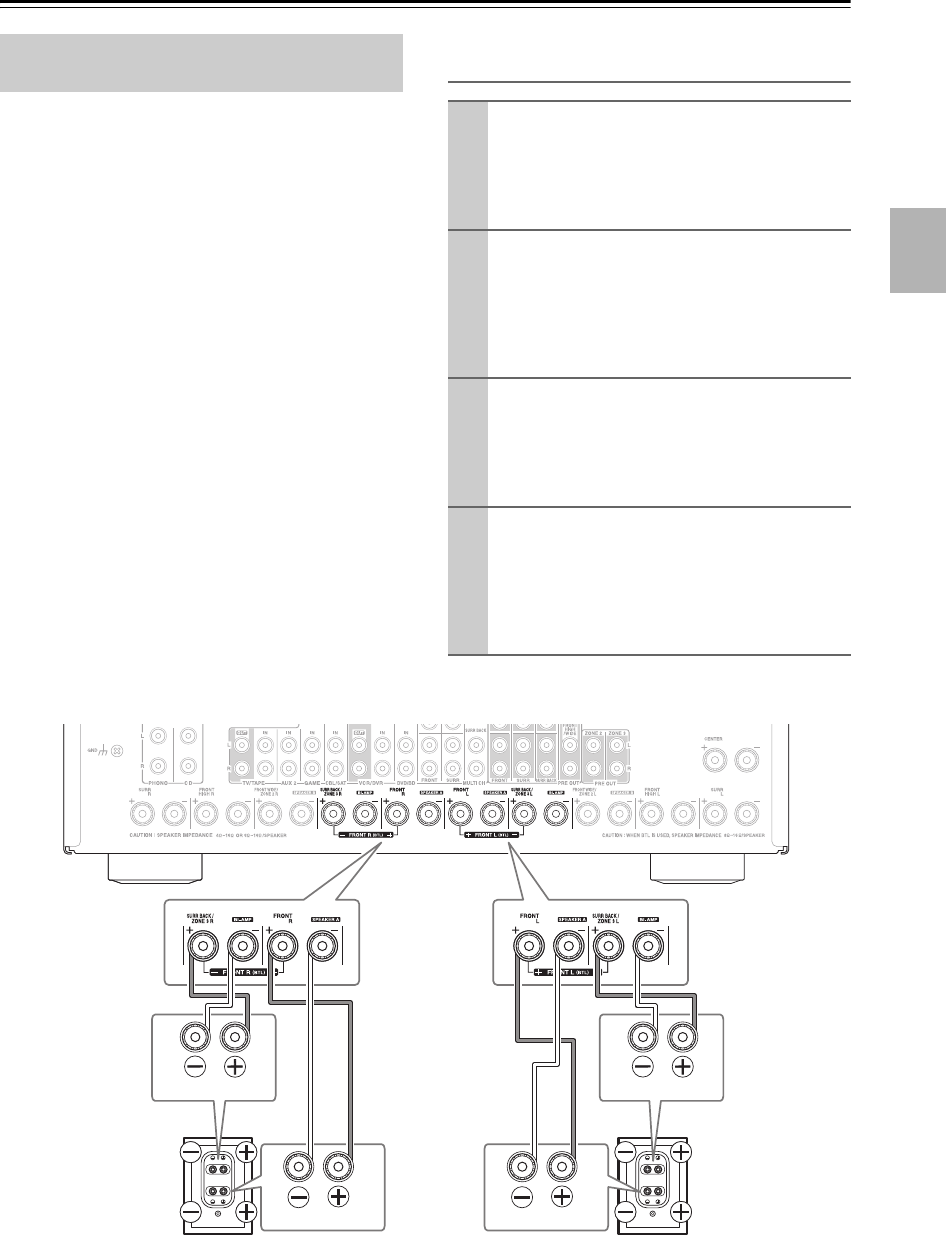

Lautsprecheranschlüsse für den
„Bi-Amp“-Modus
Verwendung zweier Endstufen für die
Front-Lautsprecher A
1
Verbinden Sie die positive (+) FRONT R-Klemme
des AV-Receivers mit der positiven (+) Woofer-
Klemme (Tiefen) des rechten Lautsprechers.
Verbinden Sie dann die negative (–) FRONT R-
Klemme des AV-Receivers mit der negativen (–)
Woofer-Klemme (Tiefen) des rechten Lautsprechers.
2
Verbinden Sie die positive (+) SURR
BACK/ZONE 3 R-Klemme des AV-Receivers mit
der positiven (+) Tweeter-Klemme (Höhen) des
rechten Lautsprechers. Verbinden Sie dann die
negative (–) SURR BACK/ZONE 3 R-Klemme
des AV-Receivers mit der negativen (–) Tweeter-
Klemme (Höhen) des rechten Lautsprechers.
3
Verbinden Sie die positive (+) FRONT L-Klemme
des AV-Receivers mit der positiven (+) Woofer-
Klemme (Tiefen) des linken Lautsprechers.
Verbinden Sie dann die negative (–) FRONT L-
Klemme des AV-Receivers mit der negativen (–)
Woofer-Klemme (Tiefen) des linken Lautsprechers.
4
Verbinden Sie die positive (+) SURR
BACK/ZONE 3 L-Klemme des AV-Receivers mit
der positiven (+) Tweeter-Klemme (Höhen) des
linken Lautsprechers. Verbinden Sie dann die
negative (–) SURR BACK/ZONE 3 L-Klemme
des AV-Receivers mit der negativen (–) Tweeter-
Klemme (Höhen) des linken Lautsprechers.
Woofer (Tiefen)
Tweeter (Höhen)
Tweeter (Höhen)
Woofer (Tiefen)
Linker
Lautsprecher
Rechter
Lautsprecher
