De-22
Anschließen des AV-Receivers—Fortsetzung
■ 7.2-Kanal-Wiedergabe (Boxengruppe ‘A’ oder ‘B’)

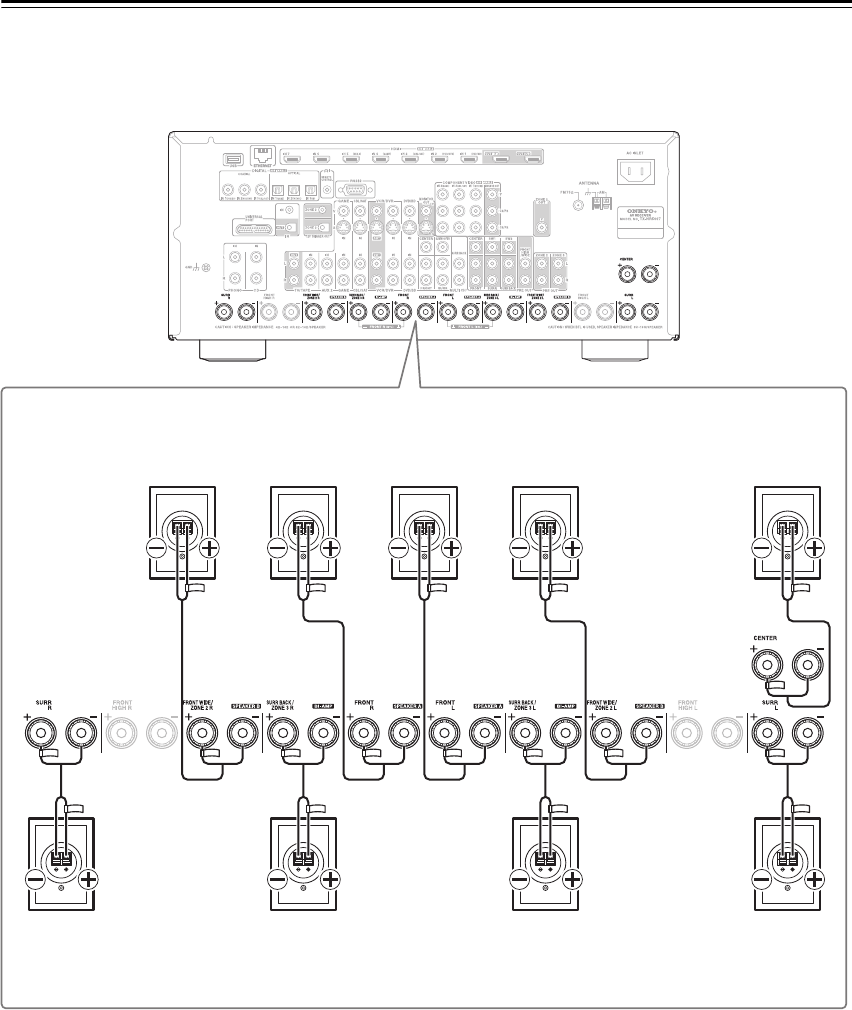

Die nachfolgende Abbildung zeigt, welche Boxen an welche Klemmenpaare angeschlossen werden müssen, um
Boxengruppe „A“ oder „B“ im 7.2-Kanal-Betrieb verwenden zu können.
Wenn Sie nur einen Surround-Rear-
Lautsprecher verwenden, müssen Sie ihn mit den SURR BACK/ZONE 3 L-Klammer verbinden.
Hinweise:
• Wenn die Lautsprecher A als Haupt-Front-Lautsprecher gewählt sind, schließen Sie den linken Front-Lautsprecher
an FRONT L und den rechten Front-Lautsprecher an FRONT R an. Wenn die Lautsprecher B als Haupt-Front-
Lautsprecher gewählt sind, schließen Sie den linken Front-Lautsprecher an FRONT WIDE/ZONE 2 L und den
rechten Front-Lautsprecher an FRONT WIDE/ZONE 2 R an.
• Die Boxen müssen mit „Lautsprecher-Einstellungen“ auf Seite 57 und „Lautsprecher-Setup“ auf Seite 95 konfiguriert
werden.
• Die Zuordnung der Boxen zu Gruppe „A“ oder „B“ kann frei vorgenommen werden (siehe Seite 96).
• Wenn Sie die Konfiguration Lautsprecher „B“ verwenden, können die Front-High-Lautsprecher nicht verwendet
werden.
Linker
Surround-Rear-
Lautsprecher
Rechter
Surround-Rear-
Lautsprecher
Linker
Surround-
Lautsprecher
Rechter
Surround-
Lautsprecher
Linker Front-
Lautsprecher A
Rechter Front-
Lautsprecher A
Center-
Lautsprecher
Rechter Front-
Lautsprecher B
Linker Front-
Lautsprecher B
