De-21
Anschließen des AV-Receivers—Fortsetzung

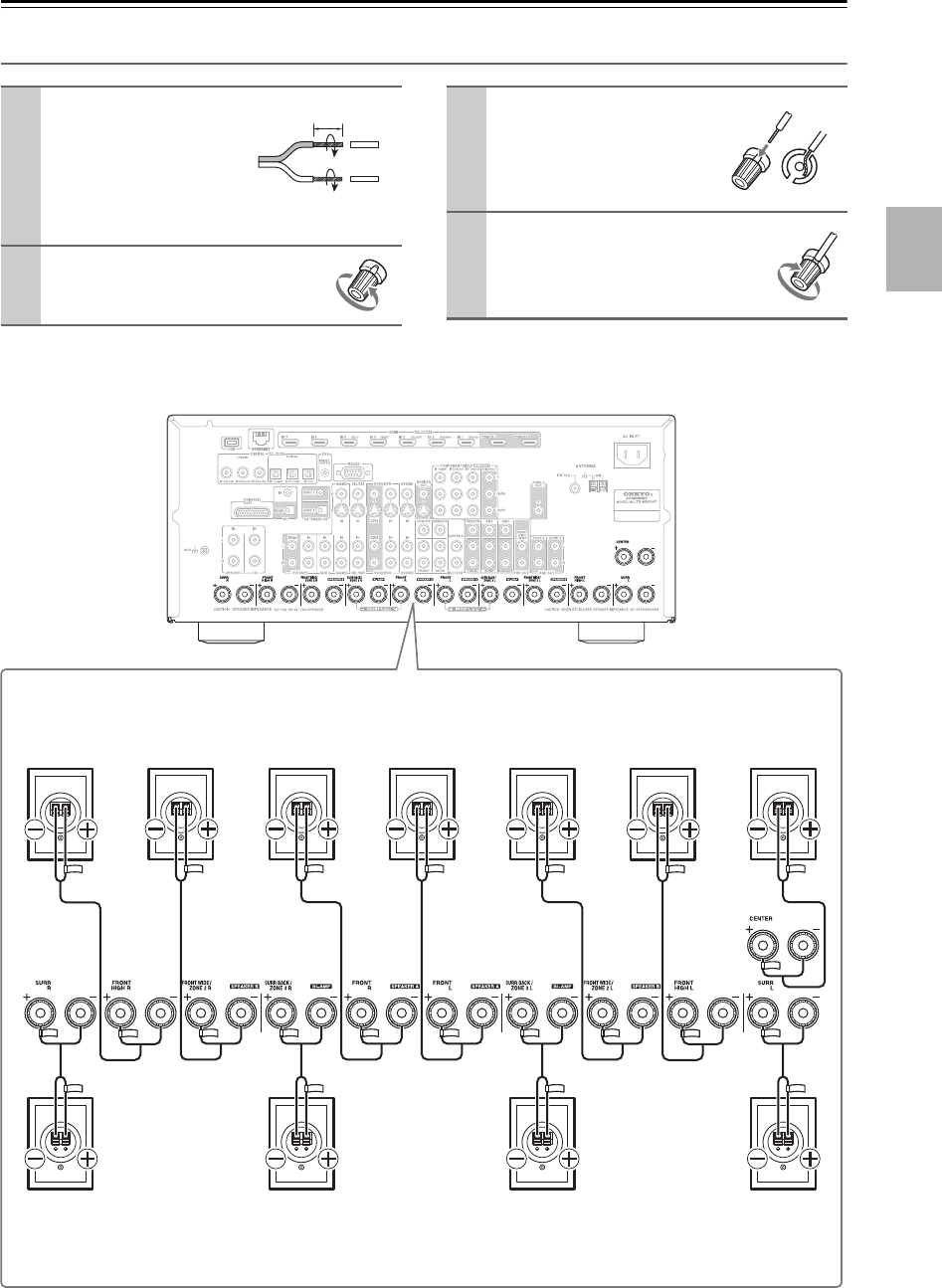

Anschließen der Lautsprecherkabel
■ 9.2-Kanal-Wiedergabe (Boxengruppe ‘A’)
Die nachfolgende Abbildung zeigt, welche Lautsprecher an welche Klemmenpaare angeschlossen werden müssen. Wenn Sie
nur einen Surround-Rear-Lautsprecher verwenden, müssen Sie ihn mit den SURR BACK/ZONE 3 L-Klammer verbinden.
1
Entfernen Sie 12 bis
15 mm des Kabelmantels
an beiden Enden der
Lautsprecherkabel und
verdrehen Sie die Adern
so fest wie möglich.
Siehe die Abbildung.
2
Drehen Sie die Schraubklemme
los.
12 bis 15 mm
3
Schieben Sie die Ader
so weit wie möglich in
die Öffnung.
4
Drehen Sie die Schraubklemme
wieder fest.
Linker
Surround-Rear-
Lautsprecher
Rechter
Surround-Rear-
Lautsprecher
Linker
Surround-
Lautsprecher
Rechter
Surround-
Lautsprecher
Linker
Front-High-
Lautsprecher
Rechter
Front-High-
Lautsprecher
Linker Front-
Lautsprecher A
Rechter Front-
Lautsprecher A
Center-
Lautsprecher
Rechter
Front-Wide-
Lautsprecher
Linker
Front-Wide-
Lautsprecher
