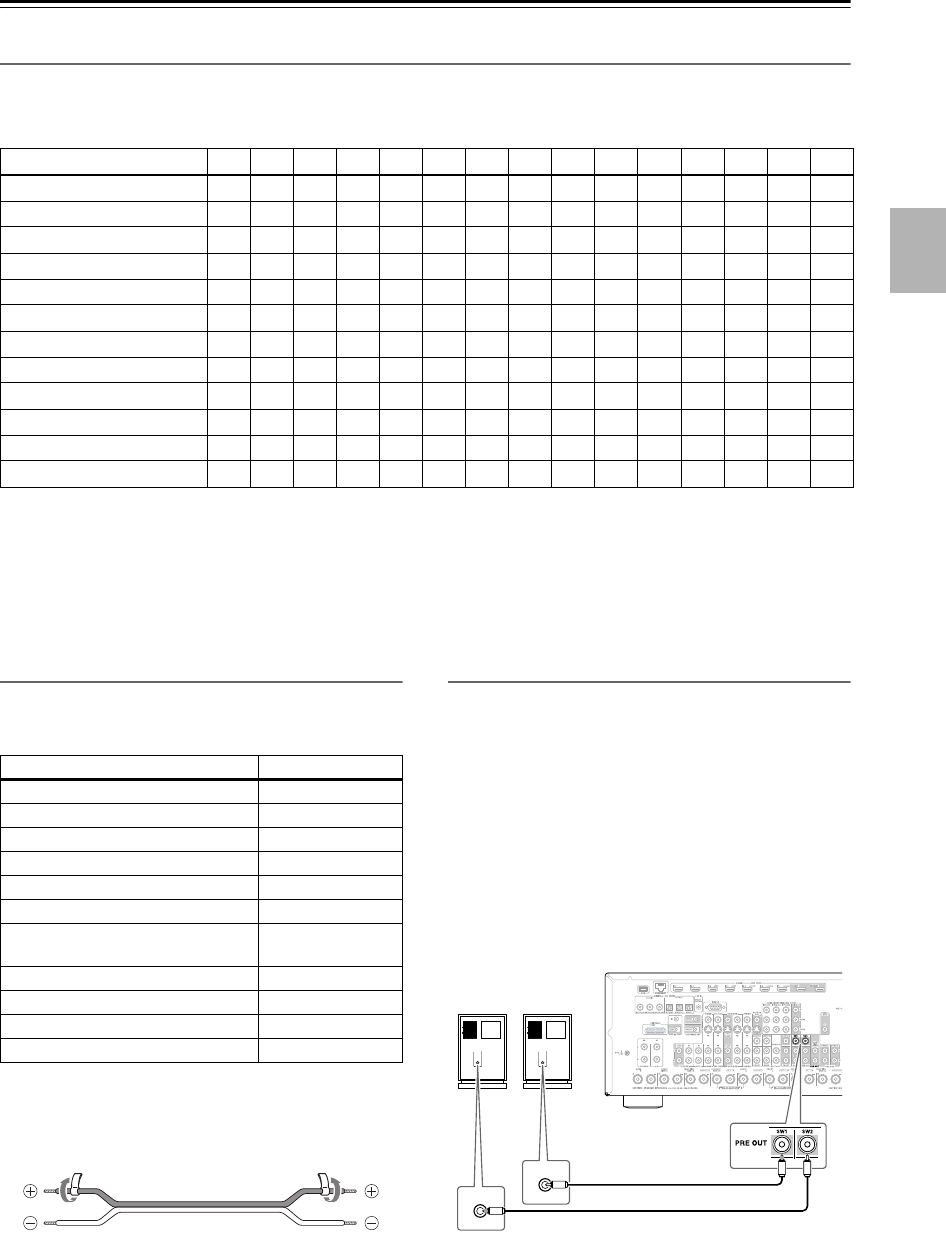

De-19
Anschließen des AV-Receivers—Fortsetzung
Lautsprecher-Konfiguration
Für die 9.2-Kanal Surround-Wiedergabe benötigen Sie neun Lautsprecher und zwei aktive Subwoofer.
In der nachfolgenden Tabelle erfahren Sie, welche Kanäle Sie wählen müssen, wenn Sie nicht die eigentlich
erforderliche Lautsprecheranzahl besitzen.
* Wenn Sie nur einen Surround-Rear-Lautsprecher verwenden, müssen Sie diesen mit den SURR BACK/ZONE 3 L-Klammer verbinden.
Unabhängig davon, wie viele Lautsprecher eingesetzt werden, raten wir zur Verwendung von zwei aktiven Subwoofern,
um eine ausreichende Bassabstrahlung zu erzielen.
Um ein wirklich optimales Surround-Ergebnis zu erzielen, müssen Sie die Lautsprecher ordnungsgemäß konfigurieren.
Das kann entweder automatisch (siehe Seite 61) oder manuell (siehe Seite 95) geschehen.
Hinweis:
Front-High-Lautsprecher und Front-Wide-Lautsprecher geben keine gleichzeitigen Signale aus.
Anbringen der Lautsprecheretiketten
Alle Pluspole (+) der Lautsprecheranschlüsse am AV-
Receiver sind rot (Alle Minuspole (–) der
Anschlussklemmen sind schwarz).
Die mitgelieferten Lautsprecheretiketten sind ebenfalls
farblich markiert und sollten entsprechend obiger Tabelle an
der positiven Ader (+) der Lautsprecherkabel angebracht
werden. Danach brauchen Sie die Kabel nur noch gemäß der
Farbetiketten an die richtigen Lautsprecher anzuschließen.
Anschließen aktiver Subwoofer
Verbinden Sie die PRE OUT: SW1, SW2-Buchse des
AV-Receivers über ein geeignetes Kabel mit dem
Eingang eines aktiven Subwoofers (siehe Abbildung).
Wenn Sie einen passiven Subwoofer verwenden, müssen
Sie die PRE OUT: SW1, SW2-Buchse an den Eingang
eines externen Verstärkers anschließen.
Sie können den aktiven Subwoofer jeweils mit den
entsprechenden Buchsen verbinden. Pegel und
Entfernung können für jeden Ausgang gesondert
eingestellt werden. Falls Sie einen Subwoofer
verwenden, schließen Sie diesen an die Buchse PRE
OUT: SW1 an.
Anzahl der Lautsprecher:23456777889991011
Front links ✓✓✓✓✓✓✓✓✓✓✓✓✓✓✓
Front rechts ✓✓✓✓✓✓✓✓✓✓✓✓✓✓✓
Center ✓ ✓✓✓✓✓✓✓✓✓✓✓✓
Surround links ✓✓✓✓✓✓✓✓✓✓✓✓✓
Surround rechts ✓✓✓✓✓✓✓✓✓✓✓✓✓
Surround-Rear* ✓✓✓✓
Surround-Rear links ✓✓✓✓
Surround-Rear rechts ✓✓✓✓
Front-High links ✓✓✓✓✓✓
Front-High rechts ✓✓✓✓✓✓
Front-Wide links ✓✓✓✓✓✓
Front-Wide rechts ✓✓✓✓✓✓
Lautsprecher Farbe
Front links Weiß
Front rechts Rot
Center Grün
Surround links Blau
Surround rechts Grau
Surround-Rear links, Zone 3 links Braun
Surround-Rear rechts,
Zone 3 rechts
Hellbraun
Front-High links Weiß
Front-High rechts Rot
Front-Wide links, Zone 2 links Weiß
Front-Wide rechts, Zone 2 rechts Rot
LINE INPUT
LINE INPUT
LINE INPUT
LINE INPUT
Aktiver Subwoofer
