De-18
Anschließen des AV-Receivers
Über die Boxengruppen „A“ und „B“
Die Boxengruppen „A“ und „B“ erlauben die Verwendung zweier Lautsprechersätze mit bis zu 7.2 Boxen. Diese beiden
Gruppen besitzen separate Frontkanäle und können sich bei Bedarf den Subwoofer, die Mittenbox sowie die Surround-
und hinteren Surround-Boxen teilen. Sie können die Lautsprecher A beispielsweise beim Ansehen einer DVD mit 7.2-
Kanal Surround-Sound und die Lautsprecher B zum Musikhören mit hochwertiger Klangwiedergabe über zwei Stereo-
Lautsprecher (2 Kanäle) verwenden.
Die Boxen müssen mit „Lautsprecher-Einstellungen“ auf Seite 57 und „Lautsprecher-Setup“ auf Seite 95 konfiguriert werden.
Die Frontboxen der Gruppe „A“ und „B“ können entweder normal angeschlossen, mit zwei Endstufen verbunden oder
gebrückt verwendet werden. Die Verwendung zweier Endstufen bzw. der Brückenbetrieb ist aber nur jeweils für eine
Gruppe („A“ oder „B“) möglich. Beispiel: Wenn Sie die Frontboxen der Gruppe „A“ brücken, müssen die Frontboxen
der Gruppe „B“ normal angeschlossen werden. Wenn Sie hingegen die Frontboxen der Gruppe „B“ brücken, müssen
die Frontboxen der Gruppe „A“ normal angeschlossen werden. Bei Überbrückung oder Verwendung des „Bi-Amp“-
Modus kann der AV-Receiver bis zu 5 Lautsprecher und zwei Subwoofer (5.2 Lautsprecherkanäle) im Haupthörraum
steuern. Alles Weitere hierzu finden Sie auf Seiten 22 bis 26.
Die Boxengruppe „A“ oder „B“ muss mit der [SP LAYOUT]-Taste der Fernbedienung gewählt werden. Es kann nur
jeweils eine Konfiguration aktiv sein.
Dank dieser flexiblen Konfiguration der Boxengruppen „A“ und „B“ können Sie den AV-Receiver Ihren Bedürfnissen
entsprechend einrichten. Nachstehend werden zwei typische Anwendungen gezeigt.

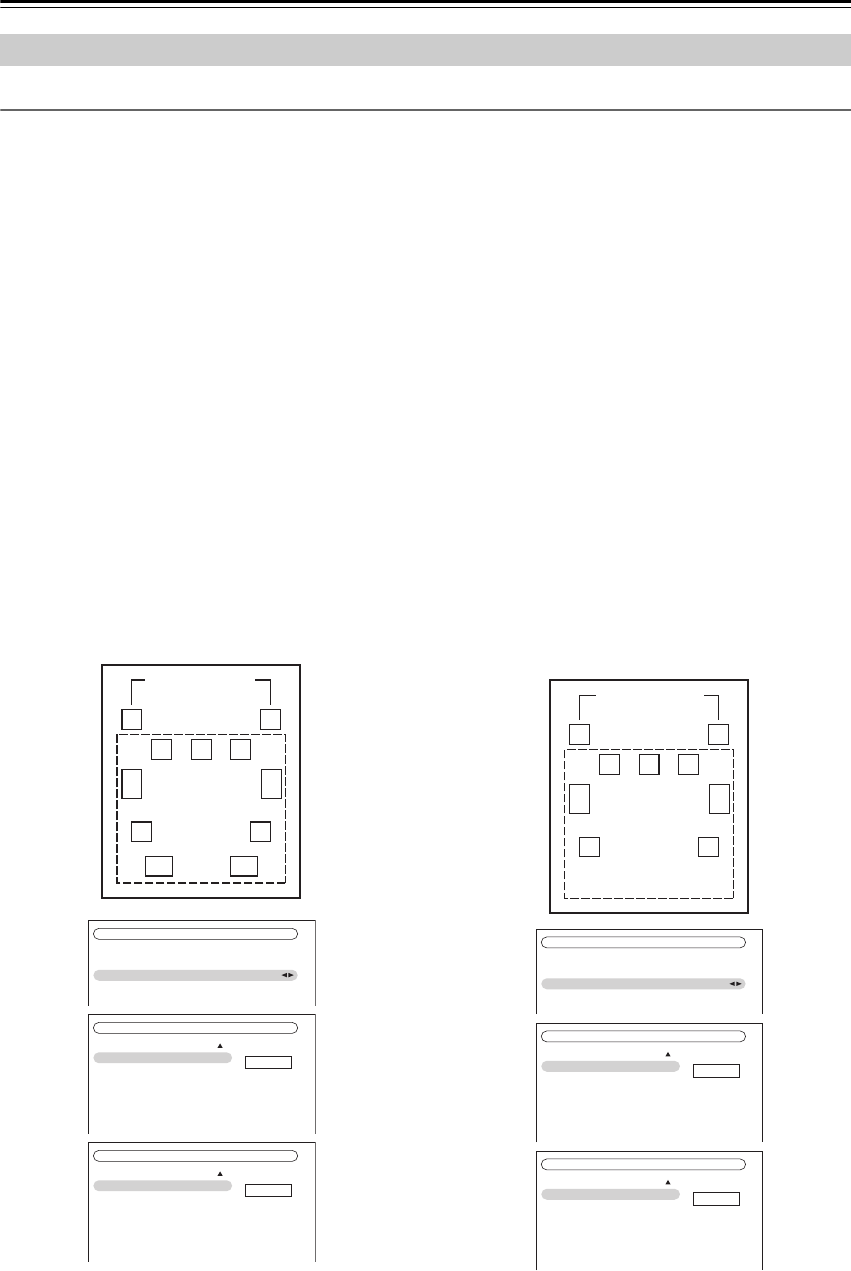

■ Simultane 7.2-Kanal- (Boxengruppe ‘A’) und
Stereo-Wiedergabe (Boxengruppe ‘B’)
In diesem Beispiel dient Boxengruppe „A“ für die
Wiedergabe des 7.2-Surround-Tons einer DVD.
Gleichzeitig kann man sich mit den hochwertigen
Boxen der Gruppe „B“ ein Musikprogramm anhö-
ren.
■ 5.2-Kanal-Wiedergabe (Frontboxen im
gebrückten Betrieb)
In diesem Beispiel dient Boxengruppe „A“ für die
Wiedergabe des 5.2-Surround-Tons einer DVD.
Gleichzeitig kann man sich mit den leistungsfähigen
Boxen der Gruppe „B“ ein Musikprogramm anhö-
ren. Der Subwoofer steht für Boxengruppe „A“ und
„B“ zur Verfügung.
Anschließen der Lautsprecher
FL C FR
FL FR
SL
SBL SBR
SW1 SW2
SR
Boxengruppe
„A“
Boxengruppe
„B“
2–1. Lautsprecher-Einstellungen
Lautsprecher-Impedanz
Boxentyp (vorne A)
Boxentyp (vorne B)
Zone 2 Verstärkerausgang
Zone 3 Verstärkerausgang
6Ohm
Normal
Normal
Nicht aktiv
Nicht aktiv
Subwoofer
Front
Center
Surround
Surr Back
Aktiv
Aktiv
Aktiv
Aktiv
Aktiv
Box ‘A’
2–2. Lautsprecher-Konfiguration
Subwoofer
Front
Center
Surround
Surr Back
Nicht aktiv
Aktiv
Nicht aktiv
Nicht aktiv
Nicht aktiv
Box ‘B’
2–2. Lautsprecher-Konfiguration
FL CFR
FL FR
SL SR
SW1 SW2
Boxengruppe
„A“
Boxengruppe
„B“
Subwoofer
im Einsatz
mit „A“
und „B“
2–1. Lautsprecher-Einstellungen
Lautsprecher-Impedanz
Boxentyp (vorne A)
Boxentyp (vorne B)
Zone 2 Verstärkerausgang
Zone 3 Verstärkerausgang
8Ohm
Normal
BTL
Nicht aktiv
Nicht aktiv
Subwoofer
Front
Center
Surround
Surr Back
Aktiv
Aktiv
Aktiv
Aktiv
Nicht aktiv
Box ‘A’
2–2. Lautsprecher-Konfiguration
Subwoofer
Front
Center
Surround
Surr Back
Aktiv
Aktiv
Nicht aktiv
Nicht aktiv
Nicht aktiv
Box ‘B’
2–2. Lautsprecher-Konfiguration
