It-133
Multi Zone—Continua

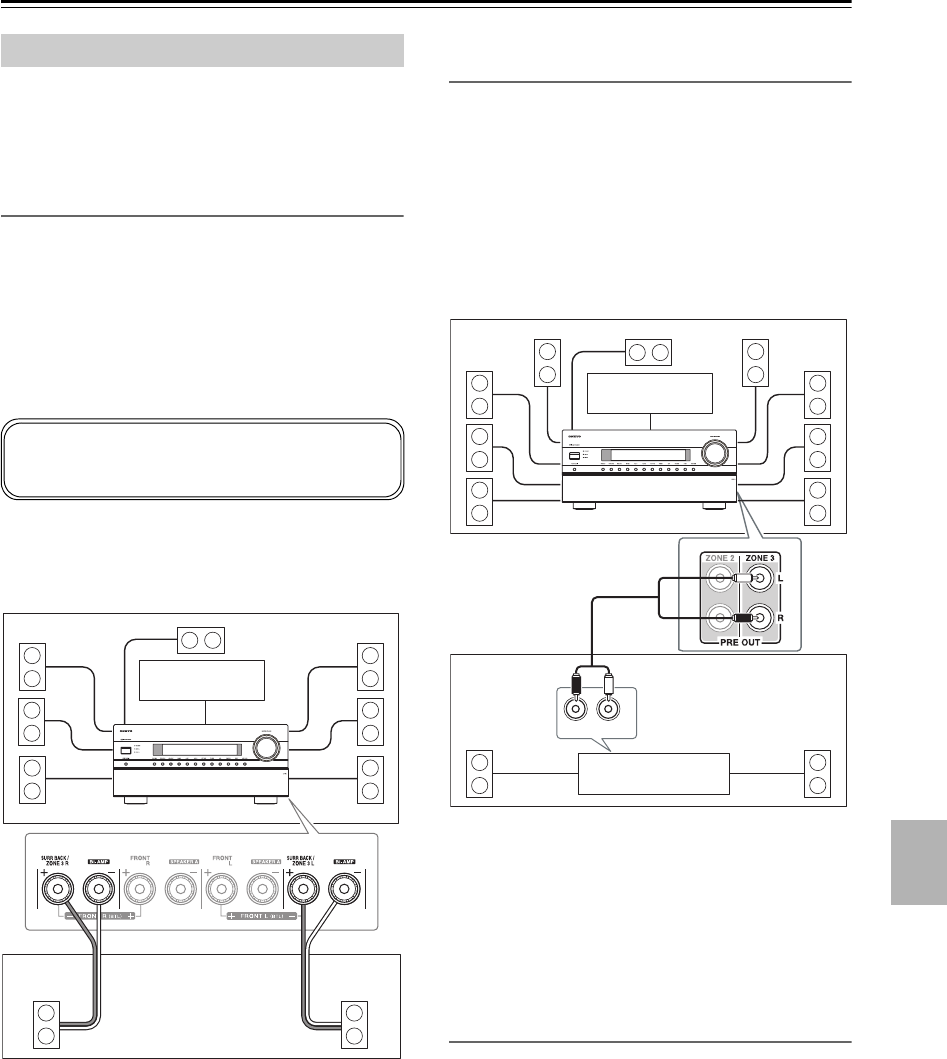

Esistono due modi per collegare i diffusori della Zona 3:
1. Collegarli direttamente al ricevitore AV.
2. Collegarli a un amplificatore nella Zona 3.
Collegamento dei diffusori della Zona 3
direttamente al ricevitore AV
Questa impostazione consente di riprodurre a 7.2 canali
nella stanza principale e in stereo a 2 canali nella Zona 3
con una diversa sorgente per ogni stanza. Questa
impostazione è definita Zona 3 amplificata in quanto i
diffusori della Zona 3 sono amplificati dal ricevitore AV.
Si noti che quando l’impostazione Zona 3 amplificata
non è attiva, nella stanza principale è possibile riprodurre
a 9.2 canali.
Collegamento
• Collegare i diffusori della Zona 3 ai terminali dei
diffusori SURR BACK/ZONE 3 L/R del ricevitore
AV .
Note:
• Con questa impostazione la Zona 3 viene controllata
dal ricevitore AV.
• L’impostazione Zona3 amplificata non può essere
utilizzata se “Tipo altoparlanti (anteriore A)” o “Tipo
altoparlanti (anteriore B)” è impostato su “Bi-Amp” o
“BTL” (vedere pagina 57).
Collegamento dei diffusori della Zona 3 a
un amplificatore della Zona 3
Questa impostazione consente di riprodurre a 9.2 canali
nella stanza di ascolto principale e in stereo a 2 canali
nella Zona 3 con una diversa sorgente per ogni stanza.
Collegamento
• Utilizzare un cavo audio RCA per collegare i jack
ZONE 3 PRE OUT L/R del ricevitore AV a un
ingresso audio analogico dell’amplificatore della
Zona 3.
• Collegare i diffusori della Zona 3 ai terminali dei
diffusori dell’amplificatore della Zona 3.
Nota:
Con le impostazioni predefinite, il volume della Zona 3
deve essere impostato sull’amplificatore della Zona 3.
Se l’amplificatore della Zona 3 non ha nessun controllo
del volume, impostare “Uscita Zona3” su “Variabile” per
poter impostare il volume della Zona 3 sul ricevitore AV
(vedere pagina 135).
Trigger a 12 V Zona 3
Quando la Zona 3 è attiva, l’uscita da 12V TRIGGER
OUT ZONE 3 si attiva (+12 volt, 25 mA max).
Collegando questo jack a un ingresso trigger a 12 volt su
un apparecchio nella Zona 3, quell’apparecchio si
accenderà/spegnerà con l’attivazione o disattivazione
della Zona 3 sul ricevitore AV.
Collegamento della Zona 3
Per utilizzare questa impostazione, è necessario
impostare “Zona3 amplificata” su “Attivo” (vedere
pagina 134).
LR
Stanza principale
Zona 3
TV
Ricevitore AV
R
L
IN
LR
Stanza principale
TV
Zona 3
Ricevitore AV
Ricevitore/
amplificatore integrato
