Operation Manual

It-11
Pannello frontale e pannello posteriore—Continua
n Livello di volume (67)
Mostra il livello del volume.
o Indicatore MUTING (69)
Lampeggia quando il ricevitore AV è silenziato.
p Indicatori dell’ingresso audio
Indicano il tipo d’ingresso audio selezionato come
sorgente audio: HDMI, ANALOG o DIGITAL.
a UNIVERSAL PORT
Questa porta serve per collegare l’apparecchio a un
dispositivo opzionale Universal Port quale un UP-
A1 Dock.
b IR IN/OUT
È possibile collegare al jack IR IN un ricevitore IR
disponibile in commercio, al fine di controllare il
ricevitore AV mentre ci si trova nella Zona 2/3
oppure quando non è visibile perché installato, ad
esempio, in un mobiletto.
Al jack IR OUT è possibile collegare un
trasmettitore IR disponibile in commercio per
trasmettere i segnali IR (infrarossi) del telecomando
ad altri apparecchi.
c DIGITAL OPTICAL IN 1 e 2 (TX-NR3007)
DIGITAL OPTICAL IN 1, 2 e 3 (TX-NR5007)
Questi ingressi audio digitali ottici servono per
collegare apparecchi con uscite audio digitali
ottiche come lettori CD e DVD/BD. Sono
assegnabili, ossia a seconda dell’impostazione è
possibile assegnare ogni ingresso a uno specifico
selettore d’ingresso. Vedere “Impostazione
dell’ingresso audio digitale” a pagina 56.
d DIGITAL COAXIAL IN 1, 2 e 3
Questi ingressi audio digitali coassiali servono per
collegare apparecchi con uscite audio digitali
coassiali come lettori CD e DVD/BD. Sono
assegnabili, ossia a seconda dell’impostazione è
possibile assegnare ogni ingresso a uno specifico
selettore d’ingresso. Vedere “Impostazione
dell’ingresso audio digitale” a pagina 56.
e Porta USB (TX-NR5007)
Qui è possibile collegare un dispositivo di
memorizzazione USB, ad esempio un’unità flash o
un lettore MP3 USB, contenente file musicali e la
musica selezionata può essere riprodotta tramite il
ricevitore AV.
f ETHERNET
Questa porta serve per collegare il ricevitore AV a
una rete Ethernet (ad esempio, router o switch) per
riprodurre file musicali su un computer in rete o un
media server, o per ascoltare una radio Internet.
g u REMOTE CONTROL
Questo jack u (Remote Interactive) può essere
collegato a un jack u su un altro apparecchio AV
Onkyo. Ciò consente di utilizzare il telecomando
del ricevitore AV per il controllo di tale
apparecchio. Per utilizzare l’u è necessario
stabilire un collegamento audio analogico (RCA)
tra il ricevitore AV e l’altro apparecchio AV, anche
se fra essi esiste già un collegamento digitale.

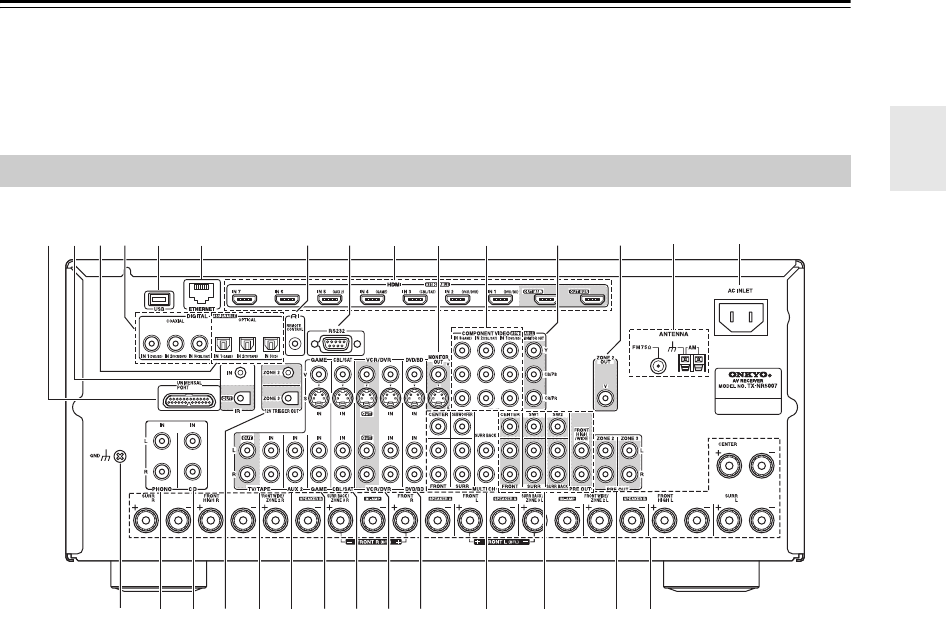

Pannello posteriore
d k
e
l
nm o
p
q
u
z
A BBC
rv
s
txwyy
bhg
i
j
ac f
(TX-NR5007)
