Operation Manual

96
It
■ “Uscita monitor” impostato su “Analogico”
Il flusso dei segnali video d'ingresso avviene attraverso il
AV Controller come illustrato e viene effettuata
l'upconversion delle sorgenti video composito, S-Video e
PC IN (RGB analogico) per l'uscita video component.
Utilizzare questa impostazione se si collega
COMPONENT VIDEO MONITOR OUT del AV
Controller al televisore. Il video composito viene
sottoposto ad upconversion in S-Video e S-Video viene
sottoposto a downconversion in video composito. Si noti
che queste conversioni si applicano solo alle uscite
MONITOR OUT V e S, non a quelle VCR/DVR OUT V e
S.
I segnali delle uscite video composito, S-Video e video
component transitano dai rispettivi ingressi senza alcuna
modifica.
Questo flusso del segnale si applica anche quando
“Risoluzione” è impostato su “Attraverso”
(➔ pagina 49).
Flusso dei segnali video e impostazione della risoluzione
Quando “Uscita monitor” è impostato su “Analogico”
(➔ pagina 49), se “Risoluzione” è impostato su qualsiasi
opzione diversa da “Attraverso” (➔ pagina 49), il flusso
dei segnali video avviene come illustrato qui e viene
effettuata l'upconversion delle sorgenti video composito,
S-Video e PC IN (RGB analogico) per l'uscita video
component.
I segnali delle uscite video composito, S-Video e video
component transitano dai rispettivi ingressi analogici senza
alcuna modifica. I segnali di ingresso HDMI non vengono
emessi.
Gli apparecchi audio possono essere collegati usando uno
qualsiasi dei seguenti formati di collegamento audio:
analogico, analogico multicanale, ottico, coassiale o HDMI.
Nello scegliere un formato di collegamento, tenere presente
che il AV Controller non converte segnali di ingresso digitali
in uscite su linea analogica e viceversa. Ad esempio, i
segnali audio collegati a un ingresso digitale ottico o
coassiale non sono disponibili sull'uscita analogica
VCR/DVR OUT.
Se sono presenti segnali in più ingressi, tali ingressi vengono
selezionati automaticamente secondo il seguente ordine:
HDMI, digitale, analogico.
Formati per i collegamenti audio
IN
MONITOR OUT
*
1
AV Controller
Composito
Composito S-Video Component

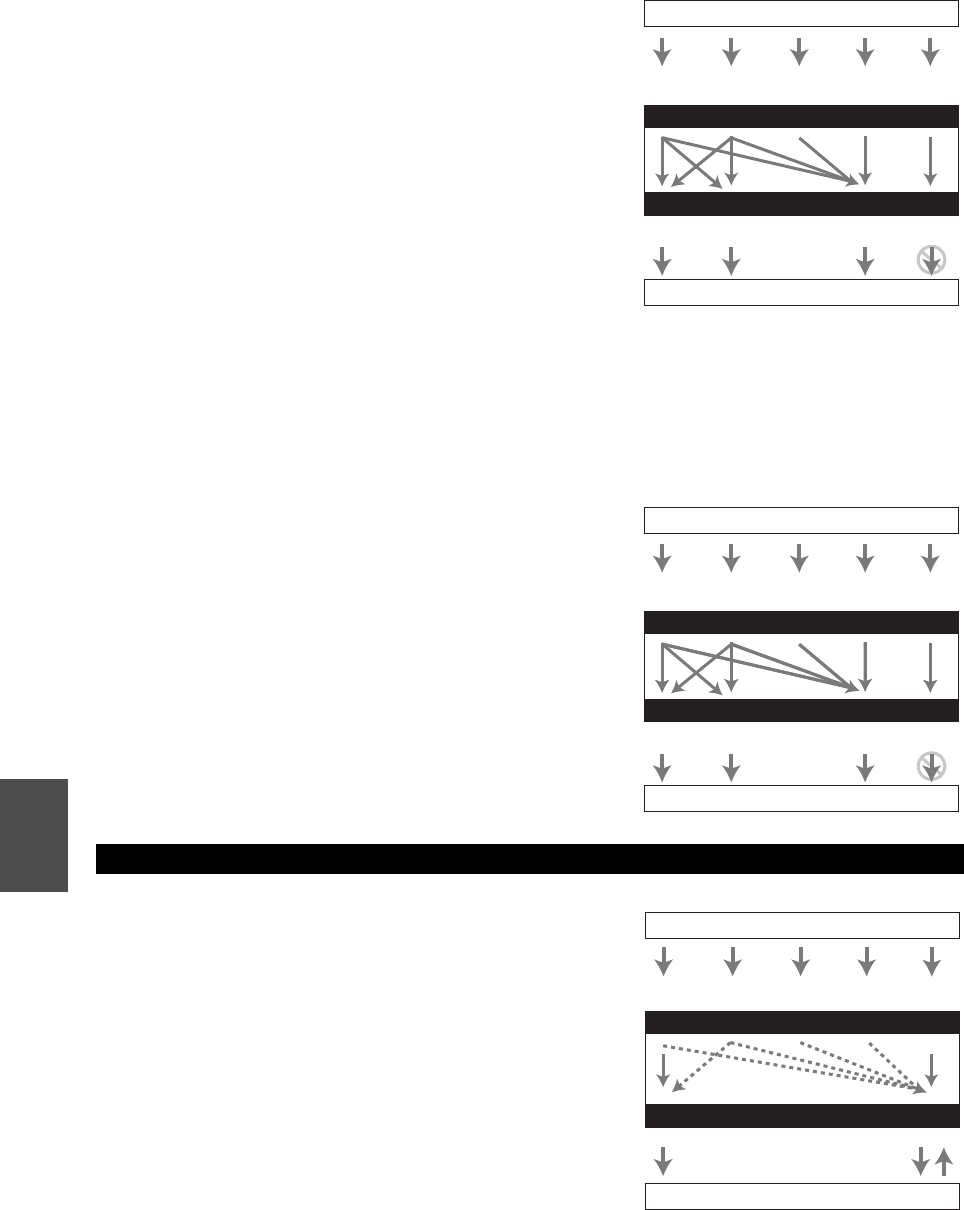

Diagramma di flusso del segnale video
HDMI
HDMI
Televisore, proiettore, ecc.
Lettore Blu-ray Disc/DVD, ecc.
S-Video Component
PC IN
(RGB analogico)
*1
Per maggiori dettagli, fare riferimento a
“Tabella delle risoluzioni video”
(➔ pagina 97).
IN
MONITOR OUT
IN
MONITOR OUT
AV Controller
Composito
Composito S-Video Component
Diagramma di flusso del segnale video
HDMI
HDMI
Televisore, proiettore, ecc.
Lettore Blu-ray Disc/DVD, ecc.
S-Video Component
PC IN
(RGB analogico)
IN
OUT
*
1
*
2
*
1
*
1
*
1
*
3
*
1
*
3
Lettore Blu-ray Disc/DVD, ecc.
AV Controller
Televisore, proiettore, ecc.
HDMICoassiale Analogico
Diagramma di flusso del segnale audio
HDMI Analogico
Ottico
*1
Dipende dall'impostazione “Uscita TV audio”
(➔ pagina 67).
*2
Ciò è possibile quando “Canale ritorno audio” è impostato
su “Auto” (➔ pagina 68), il selettore di ingresso TV/CD è
selezionato e la TV è ARC-compatibile.
*3
Vengono emessi solo i canali anteriori L/R.
Multicanale
