Consigli per la Connessione e Percorso Segnale
Video
Il AV Controller supporta vari formati di collegamento per garantire la compatibilità con un'ampia gamma di apparecchi
AV. Il formato scelto dipende dai formati supportati dagli apparecchi in uso. Utilizzare come guida la sezione che segue.
Gli apparecchi video possono essere collegati usando uno qualsiasi dei seguenti formati di collegamento video: video composito,
S-Video, PC IN (Analog RGB), video component o HDMI; quest'ultimo fornisce la migliore qualità delle immagini.
Il AV Controller può effettuare l'upconversion e la downconversion tra i formati video, in base all'impostazione “Uscita
monitor” (➔ pagina 49), che in genere determina se eseguire l'upconversion dei segnali video per l'uscita video
component o per l'uscita HDMI.
Suggerimento
• Ai fini dell'ottimizzazione delle prestazioni video, THX consiglia il passaggio dei segnali video attraverso il sistema senza upconversion
(ad esempio ingresso video component fino all'uscita video component).
• Per bypassare l'upconversion, impostare l'opzione “Modo immagine” su “Direct” (➔ pagina 61).
■ “Uscita monitor” impostato su “HDMI Principale” o “Sub HDMI”
Il flusso dei segnali video d'ingresso avviene attraverso il
AV Controller come illustrato e viene effettuata
l'upconversion delle sorgenti video composito, S-Video, PC
IN (Analog RGB) e video component per l'uscita HDMI.
Utilizzare questa impostazione se si collega HDMI OUT
MAIN o HDMI OUT SUB del AV Controller al
televisore.
I segnali delle uscite video composito, S-Video e video
component transitano dai rispettivi ingressi senza alcuna
modifica.
■ “Uscita monitor” impostato su “Entrambi”, “Entrambi(Principale)” o “Entrambi(sub)”
Il flusso dei segnali video d'ingresso avviene attraverso il AV
Controller come illustrato e viene effettuata l'upconversion
delle sorgenti video composito, S-Video, PC IN (Analog
RGB) e video component per entrambe le uscite HDMI.
Utilizzare queste impostazioni se si collegano HDMI OUT
MAIN
e HDMI OUT SUB del AV Controller al televisore.
I segnali delle uscite video composito, S-Video e video
component transitano dai rispettivi ingressi senza alcuna
modifica.
` Entrambi: I segnali video vengono emessi da
entrambe le uscite HDMI alla risoluzione supportata da
entrambi i televisori. Non è possibile selezionare
l'impostazione “Risoluzione”.
`
Entrambi(Principale) : I segnali video vengono emessi
da entrambe le uscite HDMI, però
HDMI OUT MAIN
diventa prioritaria; a seconda della risoluzione, i segnali
video potrebbero non essere emessi da
HDMI OUT SUB .
`
Entrambi(sub) : I segnali video vengono emessi da
entrambe le uscite HDMI, però
HDMI OUT SUB diventa
prioritaria; a seconda della risoluzione, i segnali video
potrebbero non essere emessi da
HDMI OUT MAIN .
Nota
• L'impostazione “Uscita monitor” verrà automaticamente commutata su “Analogico” (➔ pagina 49) in assenza di connessione a
entrambe le uscite quando è selezionata l'opzione “Entrambi” o se non è collegata a un'uscita prioritaria quando sono selezionate
opzioni “Entrambi(Principale)” o “Entrambi(sub)”.
I menu su schermo vengono visualizzati solo su un televisore collegato a HDMI OUT MAIN. Se il televisore è
collegato alle altre uscite video, utilizzare il display del AV Controller quando si modificano le impostazioni.
Formati per i collegamenti video
IN
MONITOR OUT
Lettore Blu-ray Disc/DVD, ecc.
AV Controller
Televisore, proiettore, ecc.

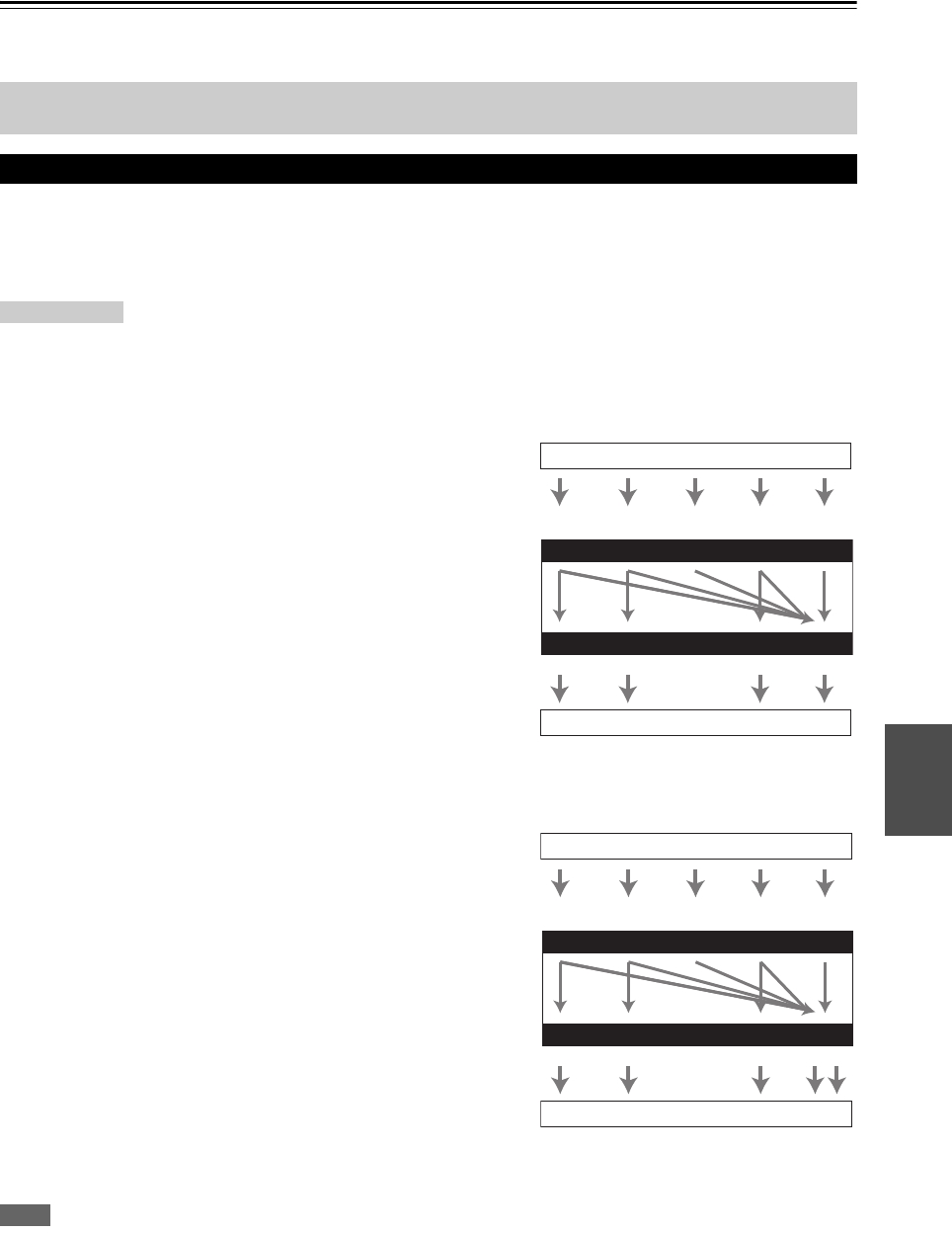

Diagramma di flusso del segnale video
