Operation Manual

76
It

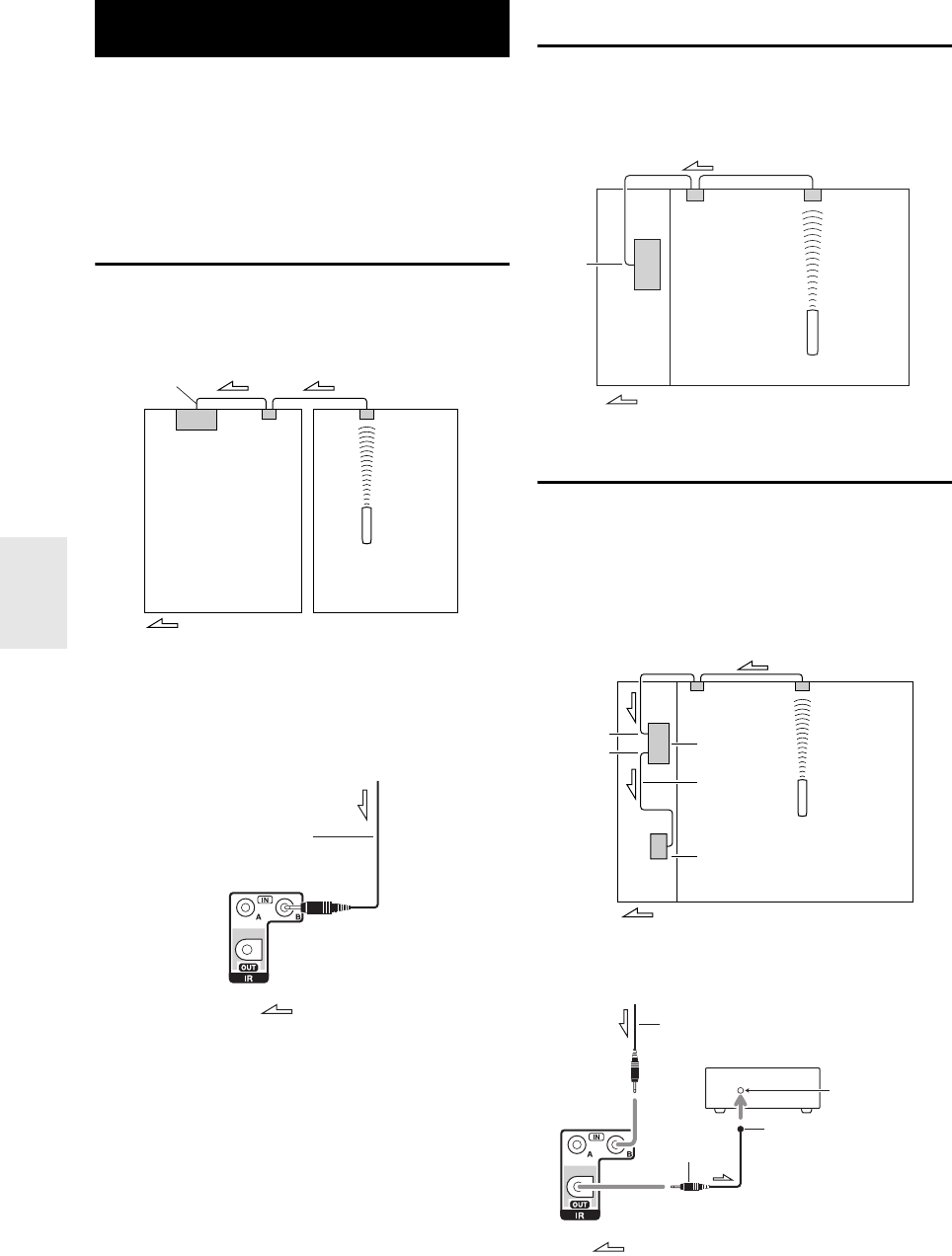

Per controllare il AV Controller con il telecomando
mentre ci si trova nella Zona, è necessario un kit di
controllo remoto multistanza per ogni zona.
• I kit multistanza sono prodotti da Niles e Xantech.
Questi kit possono essere utilizzati anche quando il
sensore remoto del AV Controller non è in vista, come nel
caso in cui sia installato in un mobiletto.
Utilizzo di un kit multistanza con la Zona
In questa impostazione, il ricevitore IR nella Zona
raccoglie i segnali infrarossi provenienti dal telecomando
e li invia alla stanza principale attraverso il AV Controller
tramite la scatola di connessione.
Il cavo a mini spinotto che esce dalla scatola di
connessione deve essere collegato al jack IR IN A o B del
AV Controller, come illustrato sotto. I jack IR IN A e B
sono identici. Possono essere collegati fino a due ricevitori
IR.
Utilizzo di un kit multistanza con un
mobiletto
In questa impostazione, il ricevitore IR raccoglie i segnali
infrarossi provenienti dal telecomando e li invia al AV
Controller posto nel mobiletto tramite la scatola di
connessione.
Utilizzo di un kit multistanza con altri
apparecchi
In questa impostazione, un trasmettitore IR è collegato al
jack IR OUT del AV Controller ed è posto davanti al
sensore dell'altro apparecchio. I segnali infrarossi ricevuti
sul jack IR IN A o B del AV Controller vengono instradati
all'altro apparecchio tramite il trasmettitore IR. I segnali
raccolti dal sensore del telecomando del AV Controller
non vengono emessi.
Il trasmettitore IR deve essere collegato al jack IR OUT
del AV Controller, come illustrato sotto.
Uso del telecomando nella
Zona e kit di controllo multistanza
Scatola di
connessione
Telecomando
Ricevitore
IR
Stanza principale Zone
Flusso del segnale
IR IN A o B
Dalla scatola di connessione
Cavo a mini spinotto
AV Controller
Flusso del segnale
Scatola di
connessione
Telecomando
Ricevitore
IR
Interno
mobiletto
Flusso del segnale
IR IN
A o B
Scatola di
connessione
Ricevitore IR
Telecomando
Flusso del segnale
Trasmettitore
IR
Altro apparecchio
AV Controller
IR IN
A o B
IR OUT
Sensore del
telecomando
Altro apparecchio
Trasmettitore
Trasmettitore IR
Flusso del segnale
Cavo a mini spinotto
AV Controller
Mini spinotto
