Verbindungsspitzen und Videosignalpfad
Der AV-Controller unterstützt mehrere Audioformate und erlaubt das Anschließen einer Vielzahl von AV-Geräten. Die
Wahl des Formats sollte sich in erster Linie nach den verfügbaren Ausgängen Ihrer Geräte richten. Weitere Hinweise
finden Sie in den nachfolgenden Abschnitten.
Videogeräte können unter Verwendung eines der folgenden Video-Anschlussformate angeschlossen werden: Composite-
Video, S-Video, PC IN (Analog RGB), Component-Video oder HDMI. Der letztgenannte Typ liefert die beste Bildqualität.
Der AV-Controller kann je nach „Monitor-Ausgang“- Einstellung (➔ Seite 49) Videoformate hoch- oder herunter
konvertieren. Die Einstellung legt im Allgemeinen fest, ob Videosignale für den Component-Video-Ausgang oder den
HDMI-Ausgang hochgewandelt werden.
Tipp
• THX empfiehlt für die optimale Bildwiedergabe, dass Bildsignale ohne Hochwandlung durch das System geleitet werden (z. B.
Durchschleifen vom Component-Video-Eingang zum Component-Video-Ausgang).
• Um die Hochkonvertierung zu umgehen, stellen Sie die „Bildmodus“-Einstellung auf „Direct“ (➔ Seite 61).
■ „Monitor-Ausgang“ auf „HDMI Haupt“ oder „HDMI-Sub“ gesetzt

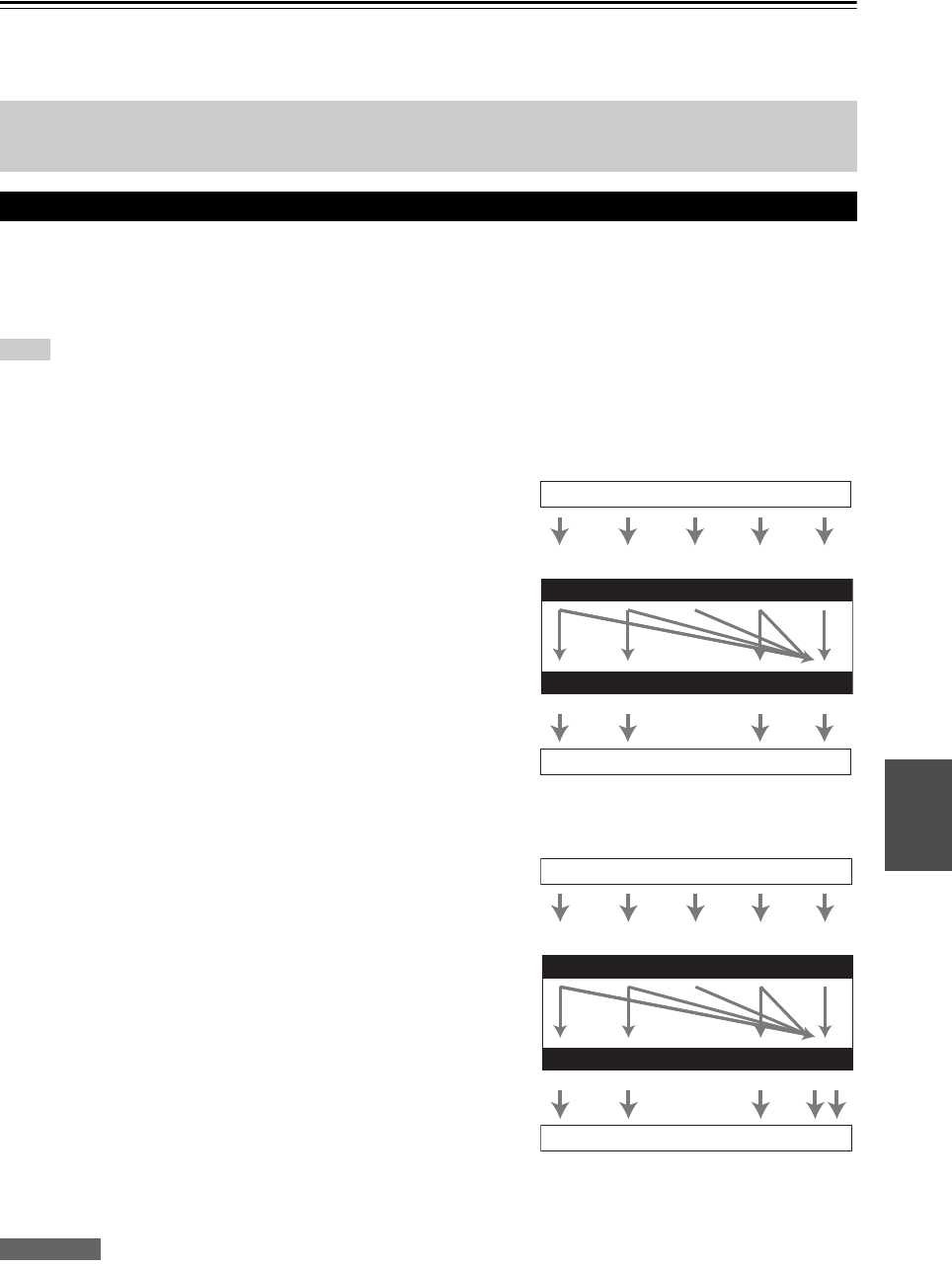

Die Video-Eingangssignale durchlaufen den AV-Controller
wie abgebildet. Dabei werden alle Composite-Video,
S-Video, PC IN (Analog RGB) und Component-
Videoquellen für den betreffenden HDMI-Ausgang
hochgewandelt. Verwenden Sie diese Einstellungen, wenn
Sie entweder den HDMI OUT MAIN oder den HDMI
OUT SUB des AV-Controller an Ihr Fernsehgerät
anschließen.
Die Composite-Video-, S-Video- und Component-Video-
Ausgänge geben die entsprechenden Eingangssignale
unverändert aus.
■ „Monitor-Ausgang“ auf „Beide“, „Beide(Haupt)“ oder „Beide(Sub)“ gesetzt
Die Video-Eingangssignale durchlaufen den AV-Controller
wie abgebildet. Dabei werden alle Composite-Video,
S-Video, PC IN (Analog RGB) und Component-
Videoquellen für beide HDMI-Ausgänge hochgewandelt.
Verwenden Sie diese Einstellungen, wenn Sie sowohl den
HDMI OUT MAIN als auch den HDMI OUT SUB des
AV-Controller an Ihr Fernsehgerät anschließen.
Die Composite-Video-, S-Video- und Component-Video-
Ausgänge geben die entsprechenden Eingangssignale
unverändert aus.
` Beide: Die Videosignale werden von beiden HDMI-
Ausgängen, in der von beiden Fernsehgeräten
unterstützten Auflösung ausgegeben. Sie können die
Einstellung „Auflösung“ nicht wählen.
` Beide(Haupt): Die Videosignale werden an beiden
HDMI-Ausgängen ausgegeben, allerdings hat HDMI
OUT MAIN Priorität; je nach Auflösung werden
eventuell von HDMI OUT SUB keine Videosignale
ausgegeben.
`
Beide(Sub) : Die Videosignale werden an beiden HDMI-
Ausgängen ausgegeben, allerdings hat
HDMI OUT SUB
Priorität; je nach Auflösung werden eventuell von
HDMI
OUT MAIN
keine Videosignale ausgegeben.
Anmerkung
•Die „Monitor-Ausgang“-Einstellung wird automatisch auf „Analog“ geschaltet (➔ Seite 49) wenn nicht an beide Ausgänge
angeschlossen wurde, wenn „Beide“ ausgewählt wurde oder wenn nicht an einem Anschluss mit Priorität angeschlossen wurde, wenn
„Beide(Haupt)“ oder „Beide(Sub)“ ausgewählt wurde.
Das Bildschirmmenü (OSD) wird nur angezeigt, wenn Sie das Fernsehgerät mit dem HDMI OUT MAIN
verbinden. Wenn Sie das Fernsehgerät an andere Video-Ausgänge angeschlossen haben, können Sie die
Einstellungen nur im Display des AV-Controllers ändern.
Video-Anschlussformate
IN
MONITOR OUT
Blu-ray Disc/DVD Player usw.
AV-Controller
TV, Projektor usw.
Ü
bersicht des Bildsignalflusses
Composite
S-Video Component HDMI
Composite S-Video Component HDMI
PC IN
(Analog RGB)
IN
MONITOR OUT
AV-Controller
Composite
Composite S-Video Component
Übersicht des Bildsignalflusses
HDMI
HDMI
TV, Projektor usw.
Blu-ray Disc/DVD Player usw.
S-Video Component
PC IN
(Analog RGB)
