Um den AV-Controller mit der Fernbedienung steuern zu
können, wenn Sie sich in der Zone befinden, benötigen
Sie für jede Zone ein handelsübliches Multiroom-System.
• Multiroom-Systeme werden von Niles und Xantech
angeboten.
Solch ein System können Sie auch verwenden, wenn Sie
den AV-Controller außerhalb der Reichweite der
Fernbedienung z. B. in einem Schrank aufstellen möchten.
Verwendung eines Multiroom-Systems mit
Zone
Bei dieser Anordnung empfängt der IR-Empfänger die
Infrarotsignale der Fernbedienung und gibt diese über den
Anschlussblock an den AV-Controller im Hauptraum
weiter.
Das Ministecker-Kabel vom Anschlussblock muss mit der
IR IN A oder B des AV-Controllers verbunden werden,
wie es unten gezeigt wird. Die IR IN A und B-Buchsen
sind identisch. Bis zu zwei IR-Empfänger können
angeschlossen werden.
Verwendung eines Multiroom-Systems bei
Installation in einem Schrank
Bei dieser Anordnung empfängt der IR-Empfänger die
Infrarotsignale der Fernbedienung und leitet diese über
den Anschlussblock an den im Schrank aufgestellten AV-
Controller weiter.
Verwendung eines Multiroom-Systems mit
anderen Geräten
Bei dieser Anordnung ist ein IR-Sender an die IR OUT-
Buchse des AV-Controllers angeschlossen und vor dem
Fernbedienungssensor des anderen Geräts platziert. Die an
der IR IN A oder B des AV-Controllers empfangenen
Infrarotsignale werden über den IR-Sender an das andere
Gerät weitergeleitet. Die vom Fernbedienungssensor des
AV-Controllers empfangenen Signale werden nicht
ausgegeben.
Der IR-Sender muss wie unten dargestellt mit der IR
OUT-Buchse des AV-Controllers verbunden werden.

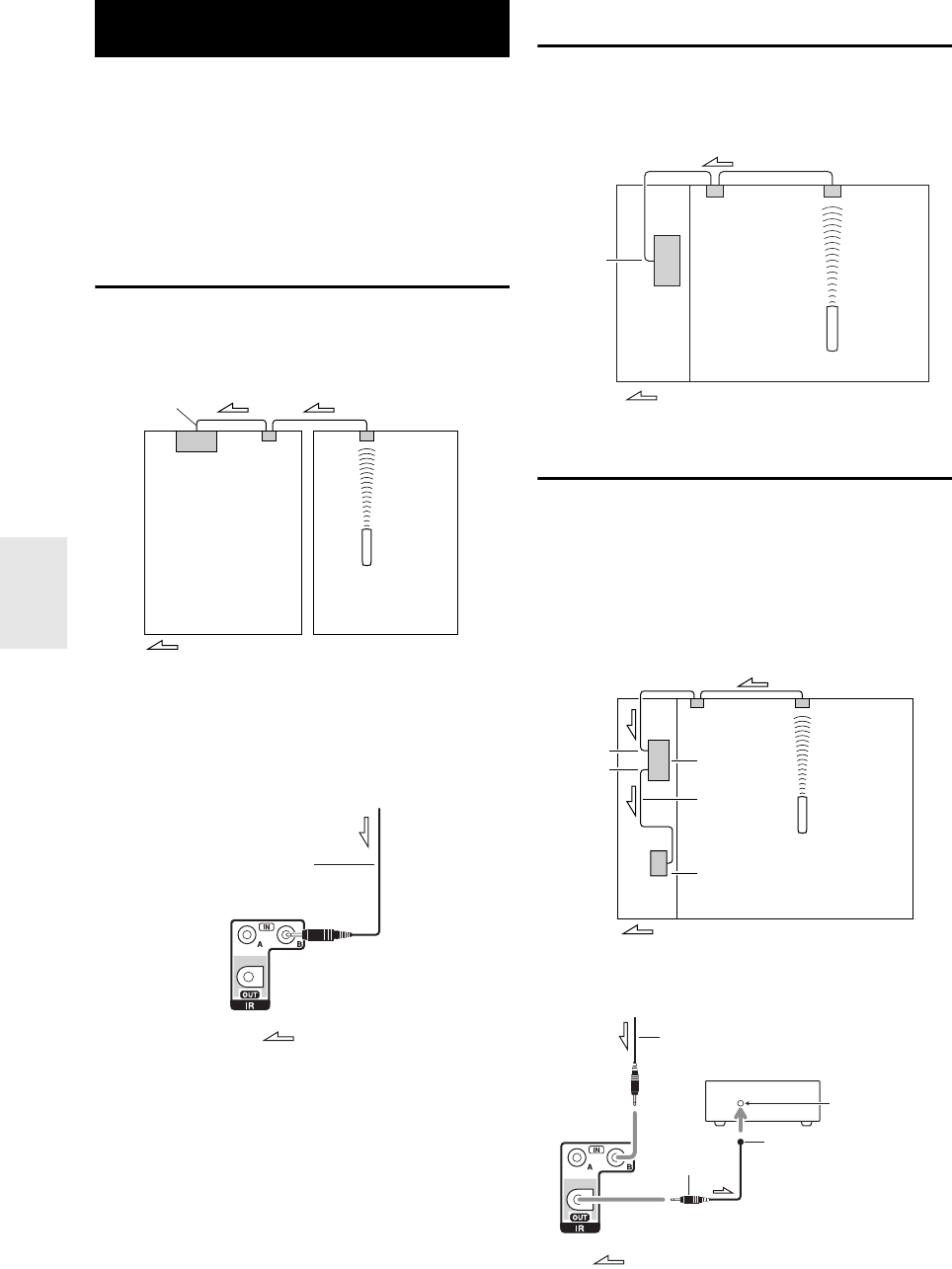

Verwendung der Fernbedienung in
