Connessione degli apparecchi AV
• Prima di effettuare i collegamenti AV, leggere i manuali forniti con gli apparecchi AV.
• Non collegare il cavo di alimentazione fino a quando tutti i collegamenti AV non sono stati eseguiti
e verificati.
• Inserire a fondo gli spinotti in modo da creare collegamenti saldi (i collegamenti allentati possono
causare disturbi o problemi di funzionamento).
• Per evitare interferenze, tenere i cavi audio e video lontani da quelli di alimentazione e dei diffusori.
Cavi e jack AV
*
Per il segnale di ingresso PCM (stereo/mono) sono disponibili le frequenze di campionamento di 32/44,1/48/88,2/96 kHz. In caso di
connessione HDMI, è anche disponibile 176,4/192 kHz.
Informazioni sui collegamenti AV

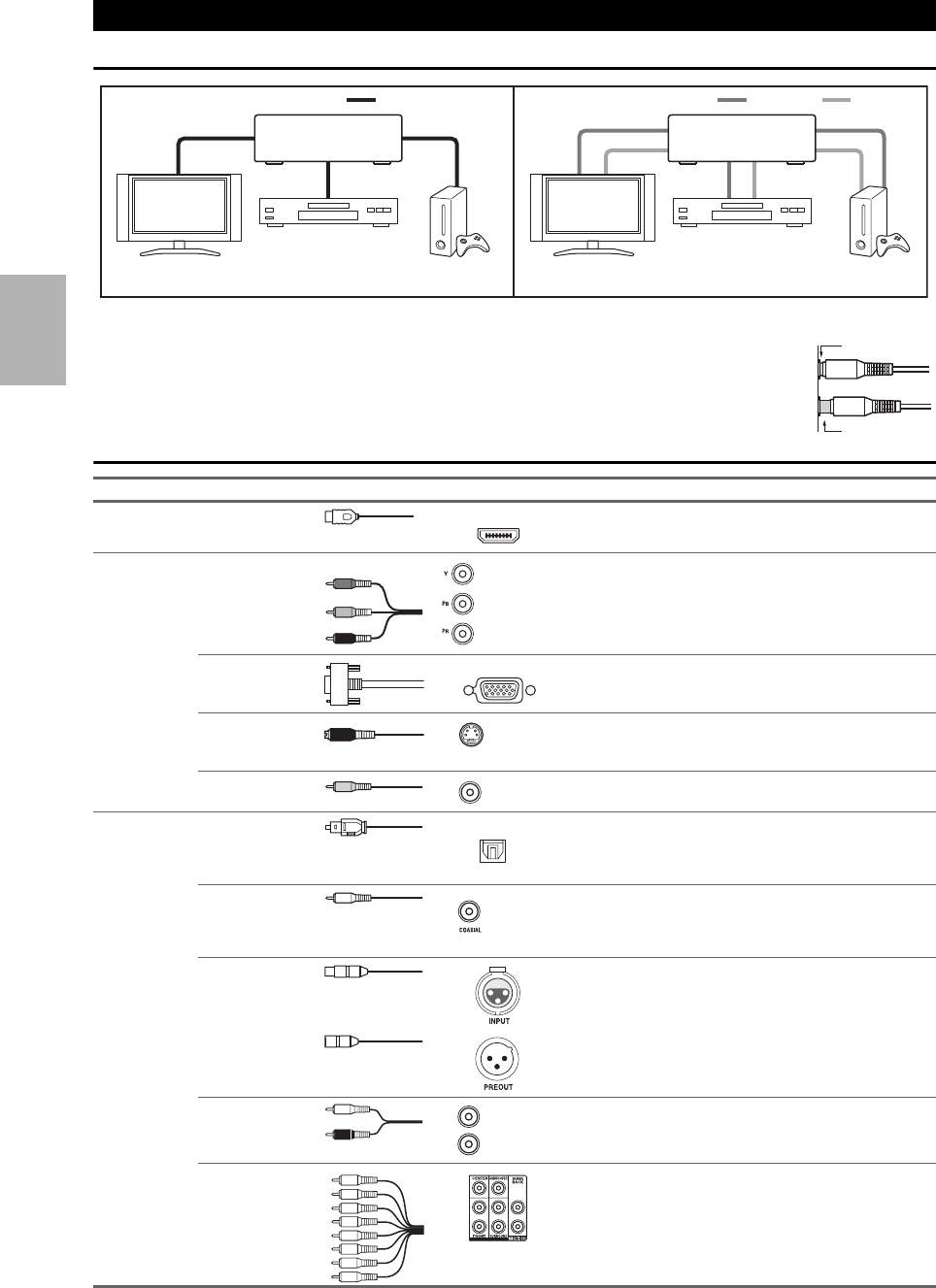

Segnale Cavo Jack Descrizione
Video e Audio HDMI I collegamenti HDMI possono trasmettere video e audio
digitali.
Video Video component Il sistema video component separa il segnale di luminanza
(Y) da quelli di differenza di colore (P
B, PR), fornendo la
massima qualità di immagine (alcuni produttori di
televisori indicano le prese video component in modo
leggermente diverso).
RGB analogico Questa è un'interfaccia analogica convenzionale per
connettere un PC e un'unità display (chiamato anche
D-Sub o subminiatura D).
S-Video S-Video separa il segnale di luminanza da quello del colore
e offre una qualità delle immagini migliore rispetto a
quella del video composito.
Video composito Il sistema video composito è in genere utilizzato per
televisori, videoregistratori e altre apparecchiature video.
Audio Audio digitale
ottico
I collegamenti digitali ottici consentono di ottenere il
meglio dal suono digitale PCM
*
, Dolby Digital o DTS. La
qualità audio è uguale a quella disponibile con l'interfaccia
coassiale.
Audio digitale
coassiale
I collegamenti digitali coassiali consentono di ottenere il
meglio dal suono digitale PCM
*
, Dolby Digital o DTS. La
qualità audio è uguale a quella disponibile con l'interfaccia
ottica.
XLR bilanciato Questo cavo trasporta segnali audio analogici. I cavi XLR
bilanciati sono utilizzati per una migliore resistenza al
rumore e per percorsi cablati più lunghi.
Audio analogico
(RCA)
I collegamenti audio analogici (RCA) trasmettono audio
analogico.
Audio analogico
multicanale
(RCA)
Questo cavo trasporta segnali audio analogici multicanale
e in genere viene utilizzato per collegamenti di lettori DVD
a un'uscita audio analogica a 7.1 canali. In sostituzione del
cavo multicanale è possibile utilizzare più cavi audio
analogici standard.
Cavo HDMI Altri cavi
: Video e audio : Video : Audio
Console per
giochi
Lettore
Blu-ray Disc/DVD
Televisore,
proiettore, ecc.
Console per
giochi
Lettore
Blu-ray Disc/DVD
Televisore,
proiettore, ecc.
AV ControllerAV Controller
Giusto!
Sbagliato!
HDMI
Y
P
B
PR
Verde
Blu
Rosso
PC IN
S
V
Giallo
OPTICAL
Arancione
L
R
Bianco
Rosso
