Anschließen der AV-Komponenten
• Lesen Sie sich vor dem Anschließen der AV-Komponenten auch deren Bedienungsanleitungen durch.
• Schließen Sie das Netzkabel erst an, nachdem Sie alle Ton- und Bildverbindungen hergestellt
haben.
• Schieben Sie die Stecker vollständig in die Buchsen, um eine stabile Verbindung herzustellen
(Mangelhafte Verbindungen können Rauschen und Funktionsstörungen verursachen).
• Um Interferenzen zu vermeiden, dürfen Sie Audio- und Videokabel nicht auf oder neben Netz- oder
Lautsprecherkabel legen.

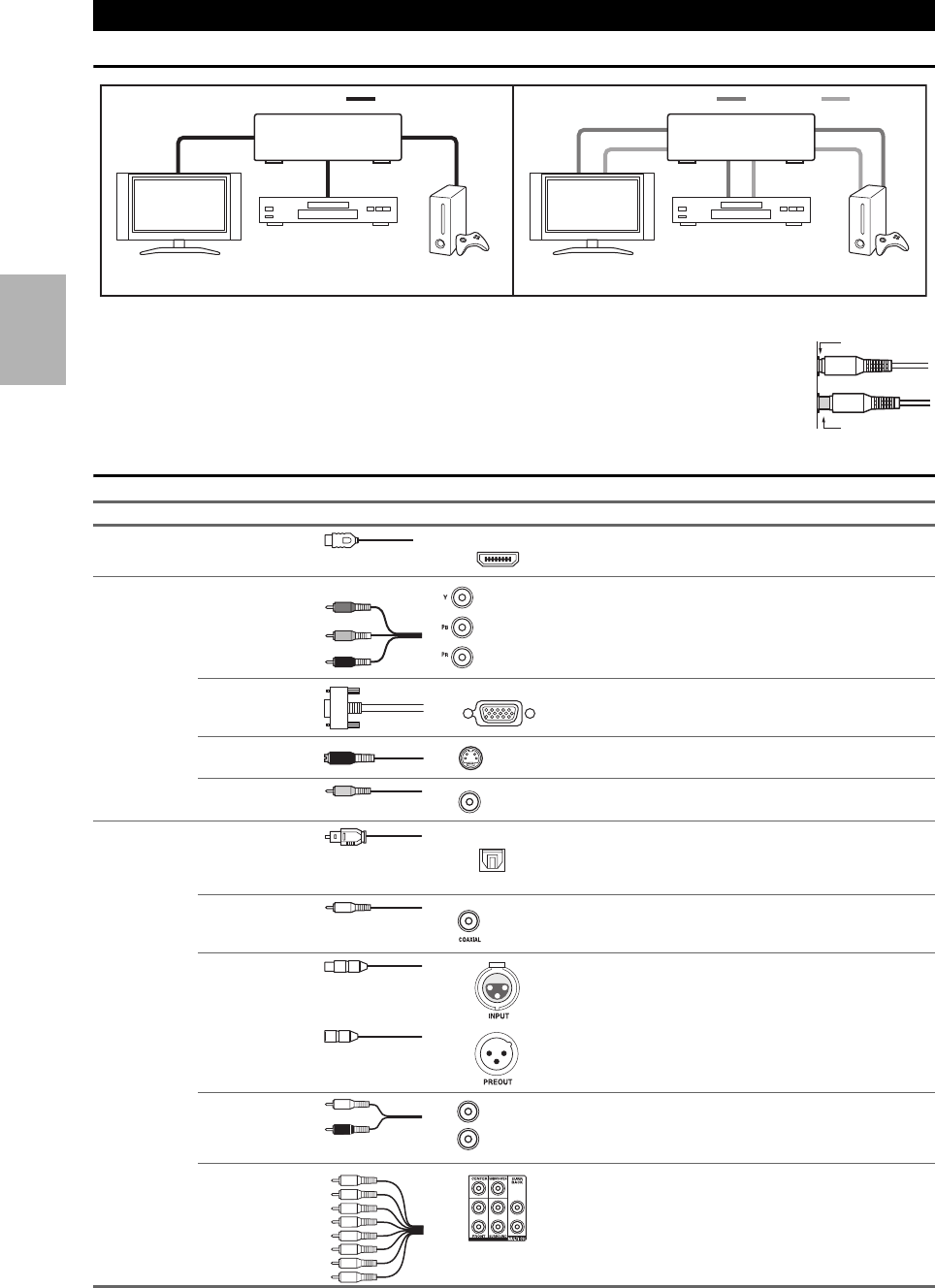

AV-Kabel und Anschlüsse
*
Die verfügbare Sampling-Frequenz für PCM-Eingangssignal (Stereo/Mono) ist 32/44,1/48/88,2/96 kHz. Im Falle eines HDMI-
Anschlusses stehen 176,4/192 kHz ebenfalls zur Verfügung.
Apropos AV-Verbindungen
Signal Kabel Buchse Beschreibung
Video und
Audio
HDMI HDMI-Verbindungen können digitales Video und Audio
übertragen.
Video Component-
Video
Component-Video trennt die Signale nach Helligkeit (Y)
und Farbmischsignalen (P
B, PR). Das sorgt für eine
optimale Bildqualität (Bei bestimmten Fernsehgeräten
heißen diese Component-Video anders).
Analog RGB Dies ist eine handelsübliche, analoge Schnittstelle, um
einen PC und ein Anzeigegerät anzuschließen (auch
genannt D-Sub oder D-Subminiatur).
S-Video S-Video bietet dank einer Trennung der Helligkeits- und
Farbsignale eine bessere Bildqualität als Composite-Video.
Composite-Video Composite-Video findet sich auf fast allen Fernsehgeräten,
Videorecordern und anderen Videogeräten.
Audio Optisches
digitales Audio
Optische Digitalverbindungen ermöglichen es Ihnen,
digitalen Sound wie zum Beispiel PCM
*
, Dolby Digital
oder DTS zu genießen. Die Tonqualität entspricht der einer
Koaxialverbindung.
Koaxiales
digitales Audio
Koaxiale Digitalverbindungen ermöglichen es Ihnen,
digitalen Sound wie zum Beispiel PCM
*
, Dolby Digital oder
DTS zu genießen. Die Tonqualität entspricht der optischen.
Symmetrisches
XLR
Dieses Kabel überträgt analoge Tonsignale. Symmetrische
XLR-Kabel werden zwecks besserer Störfestigkeit und für
längere Kabelwege verwendet.
Analog-Audio
(RCA)
Analoge Audioverbindungen (RCA) übertragen analoge
Töne.
Multikanal
analoges Audio
(RCA)
Dieses Kabel kann analoge Mehrkanal-Signale übertragen
und wird normalerweise für den Anschluss von DVD-
Playern an einen analogen 7.1-Audioausgang verwendet.
Statt des Mehrkanal-Kabels können Sie natürlich auch
einzelne analoge Standard-Audiokabel verwenden.
HDMI-Kabel Andere Kabel
: Video & Audio : Video : Audio
Spielkonsole
Blu-ray Disc/
DVD-Player
TV, Projektor usw.
Spielkonsole
Blu-ray Disc/
DVD-Player
TV, Projektor usw.
AV-ControllerAV-Controller
Richtig!
Falsch!
HDMI
Y
P
B
PR
Grün
Blau
Rot
PC IN
S
V
Gelb
OPTICAL
Orange
L
R
Weiß
Rot
