Collegamenti
Collegamento del AV Controller
Il AV Controller è progettato per essere utilizzato con un finale di potenza multicanale separato. I jack PRE OUT del
AV Controller si collegano agli ingressi dell'amplificatore, mentre i diffusori si collegano ai terminali dei diffusori
dell'amplificatore. Le impostazioni dei diffusori quali frequanza di taglio e distanza sono impostate sul AV Controller.
Collegamento di un amplificatore di potenza mediante i jack RCA
È possibile collegare il AV Controller a un finale di potenza multicanale mediante i jack RCA utilizzando un cavo audio
RCA multicanale o più cavi audio RCA stereo.
Per maggiori informazioni sul collegamento dei diffusori, consultare il manuale d'istruzioni del finale di potenza
multicanale.
Nota
*1
Specificare la frequenza di taglio per il canale che si desidera attivare in “Configurazione altoparlanti” (➔ pagina 53).
*2
Se si utilizzano contemporaneamente i difussori anteriori alti e orizzontali, è necessario effettuare l'impostazione “Front
High + Front Wide” su “Sì” (➔ pagina 52). L'audio del diffusore anteriore orizzontale viene riprodotto dalle uscite SURR
BACK.

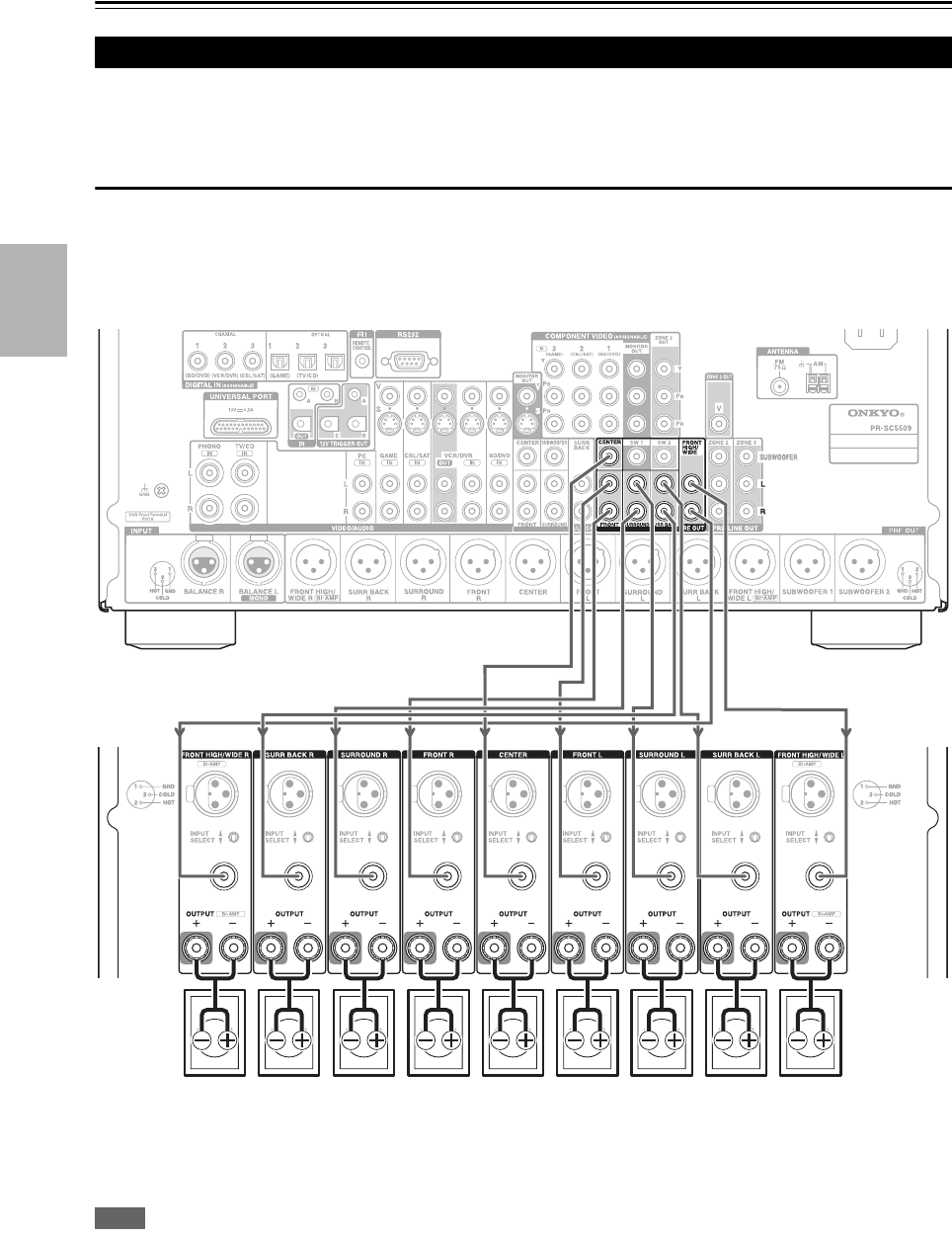

Collegamento dei diffusori
Anteriore alto/
orrizontale
destro
*1
Finale di potenza
multicanale
Centrale Anteriore
sinistro
Surround
sinistro
Surround
destro
Surround
posteriore
(Anteriore
orizzontale
*2
)
destro
Anteriore
destro
Surround
posteriore
(Anteriore
orizzontale
*2
)
sinistro
Anteriore alto/
orrizontale
sinistro
*1
AV Controller
