De
Verbindungen
Anschließen der AV-Controller
Der AV-Controller ist für den Gebrauch mit einem separaten Mehrkanalverstärker ausgelegt. Verbinden Sie die PRE
OUT-Buchsen des AV-Controllers mit den Eingängen des Verstärkers und die Lautsprecher mit den Lautsprecher-
Anschlussklemmen des Verstärkers. Die Lautsprechereinstellungen wie beispielsweise die Weichenfrequenz und der
Abstand werden am AV-Controller eingestellt.

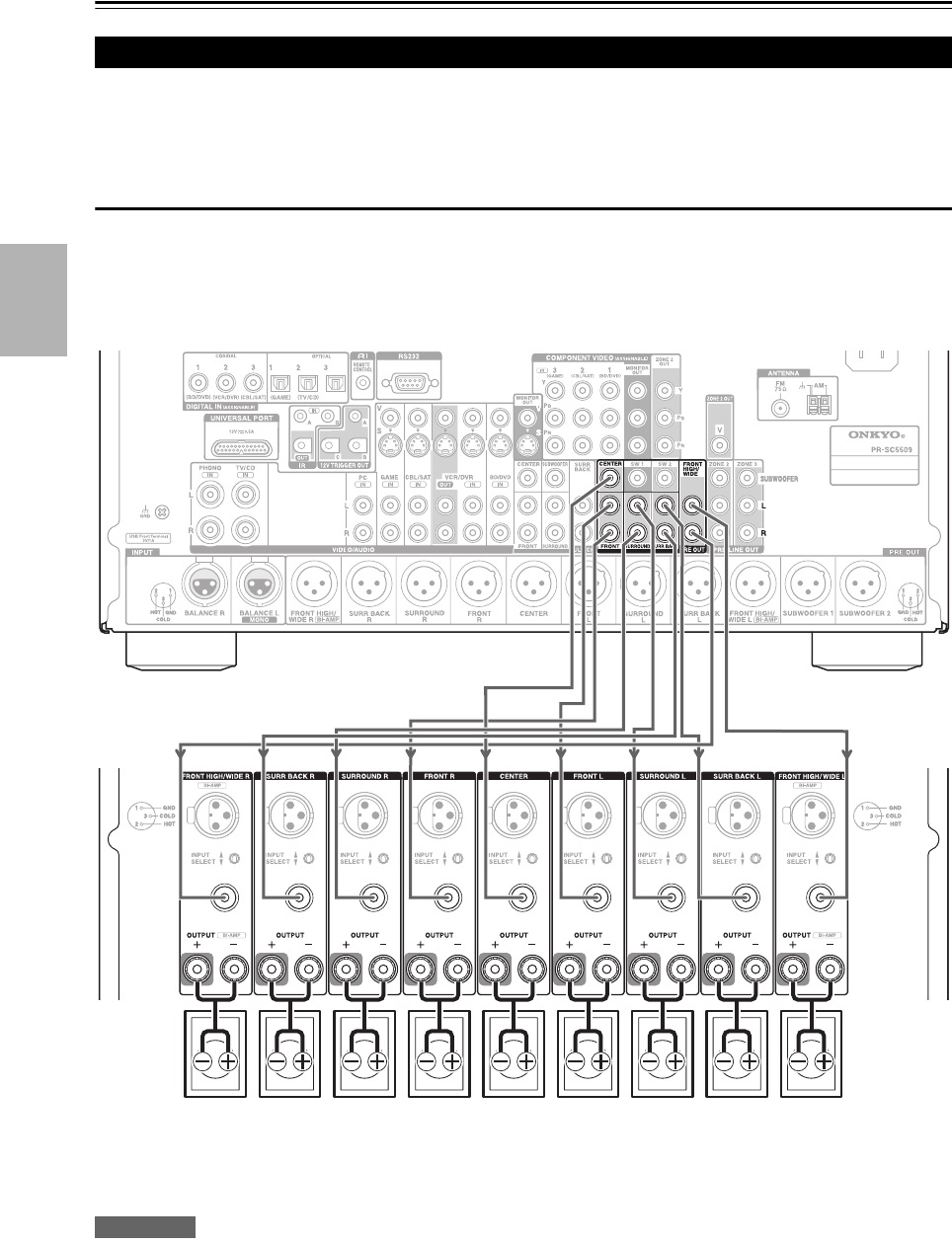

Anschließen eines Leistungsverstärkers mit RCA-Buchsen
Über ein Mehrkanal-Audiokabel (RCA) oder mehrere Stereo-Audiokabel (RCA) können Sie den AV-Controller an einen
Mehrkanalverstärker mit RCA-Buchsen anschließen.
Weitere Informationen über den Anschluss von Lautsprechern finden Sie in der Bedienungsanleitung Ihres
Mehrkanalverstärkers.
Anmerkung
*1
Legen Sie die Weichenfrequenz für den Kanal fest, den Sie in der „Lautsprecher-Konfiguration“ ausgeben möchten (➔ Seite 53).
*2
Wenn Sie die Front-High und Front-Wide Lautsprecher gelichzeitig verwenden, müssen Sie die „Front High + Front Wide“
Einstellung auf „Ja“ stellen (➔ Seite 52). Das Audio der Front-Wide-Lautsprecher wird von den SURR BACK Ausgängen
ausgegeben.
Anschließen der Lautsprecher
Front High/
Wide
rechts
*1
Mehrkanalverstärker
Center Front
links
Surround
links
Surround
rechts
Surround-
Back
(Front-Wide
*2
)
rechts
Front
rechts
Surround-
Back
(Front-Wide
*2
)
links
Front High/
Wide
links
*1
AV-Controller
