De
a UNIVERSAL PORT-Buchse
b IR IN (A/B)- und OUT-Buchsen
c DIGITAL IN COAXIAL- und OPTICAL-Buchsen
d USB-Anschluss
e ETHERNET-Anschluss
f u REMOTE CONTROL-Buchse
g RS232-Anschluss
Anschluss für die Steuerung.
h HDMI IN und HDMI-Ausgangsbuchsen (HDMI
OUT MAIN und HDMI OUT SUB)
i MONITOR OUT V- und S-Buchsen
j COMPONENT VIDEO IN- und MONITOR OUT-
Buchsen
k COMPONENT VIDEO ZONE 2 OUT-Buchsen
l ZONE 2 OUT V-Buchse
m PC IN-Buchse
n FM ANTENNA-Buchse und AM ANTENNA-
Klemme
o AC INLET
p GND-Schraube
q INPUT-Buchsen (BALANCE L/R)
r 12V TRIGGER OUT (A/B/C)-Buchsen
s Composite-Video, S-Video und analoge
Audiobuchsen
(BD/DVD IN, VCR/DVR IN und OUT, CBL/SAT
IN, GAME IN, PC IN, TV/CD IN und PHONO IN)
t MULTI CH-Eingangsbuchsen
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R und SUBWOOFER)
u PRE OUT-Buchsen
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R, FRONT HIGH/WIDE L/R,
SW1, SW2)
v ZONE 2- und ZONE 3 PRE/LINE OUT-Buchsen
w PRE OUT-Buchsen
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R, FRONT HIGH/WIDE L/R,
SUBWOOFER 1 und SUBWOOFER 2)

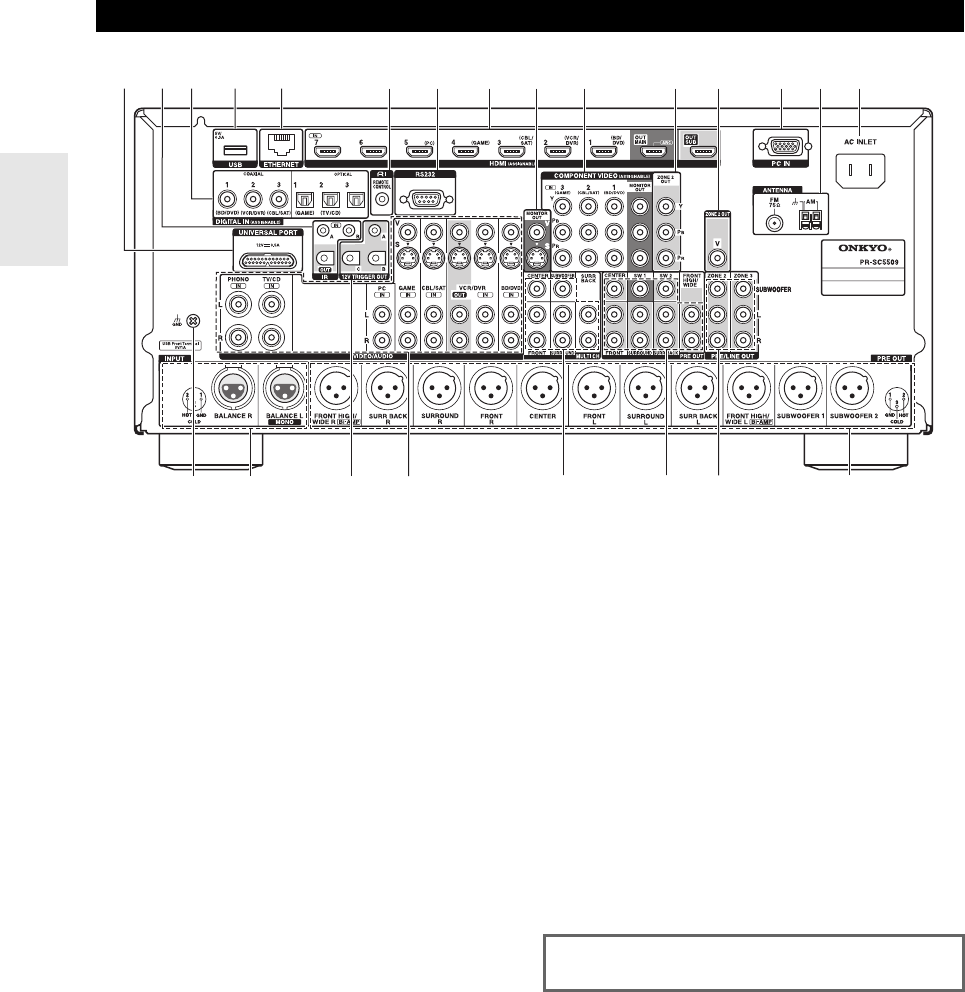

Rückseite
f g h ji l k n m
o
p
s t
u
e d
q r
v w
ba c
Siehe „Anschließen der AV-Controller“ für
Verbindungen ( Seiten 12 bis 24).
