■ “Monitoruitgang” staat op “Analoog”
De video-ingangssignalen lopen door de AV Controller
zoals afgebeeld, waarbij composiet video, S-Video en PC IN
(Analoge RGB) bronnen worden opgeconverteerd voor de
component video-uitgang.
Gebruik deze instelling als u de COMPONENT VIDEO
MONITOR OUT van de AV Controller op uw TV
aansluit. Composiet video wordt opgeconverteerd naar S-
Video en S-Video wordt neergeconverteerd naar composiet
video. Merk op dat deze conversies alleen van toepassing
zijn op de MONITOR OUT V en S-uitgangen, niet op
VCR/DVR OUT V en S-uitgangen.
De composiet video, S-Video en component video-
uitgangen geven hun respectieve ingangssignalen door zoals
ze zijn.
Deze signaalstroom is ook van toepassing als de instelling
“Resolutie” op “Doorheen” staat (➔ pagina 49).
Videosignaalstroom en de resolutie-instelling
Als de instelling “Monitoruitgang” op “Analoog” staat
(➔ pagina 49) en de instelling “Resolutie” op iets anders
dan “Doorheen” staat (➔ pagina 49), dan stroomt het
videosignaal zoals hier afgebeeld, waarbij de composiet
video, S-Video en PC IN (Analoge RGB) bronnen worden
opgeconverteerd voor de component video-uitgang.
De composiet video, S-Video en component video-
uitgangen geven hun respectievelijke analoge
ingangssignalen door zoals ze zijn. HDMI-ingangssignalen
worden niet uitgevoerd.
Audio-componenten kunnen worden aangesloten door een
van de volgende audioverbindingsformaten te gebruiken:
analoog, analoog multikanaal, optisch, coaxiaal of HDMI.
Houd er bij het kiezen van een verbindingsformaat rekening
mee, dat de AV Controller geen digitale ingangssignalen
omzet in analoge en omgekeerd. Audiosignalen die zijn
aangesloten op een optische of een coaxiale digitale ingang
worden bijvoorbeeld niet uitgevoerd door de analoge
VCR/DVR OUT.
Als er signalen aanwezig zijn op meer dan een ingang,
worden de ingangen automatisch geselecteerd in de
volgende volgorde van prioriteit: HDMI, digitaal, analoog.
Formaten audio-aansluiting
IN
MONITOR OUT
*
1
AV
Controller
Composiet
Composiet S-Video Component

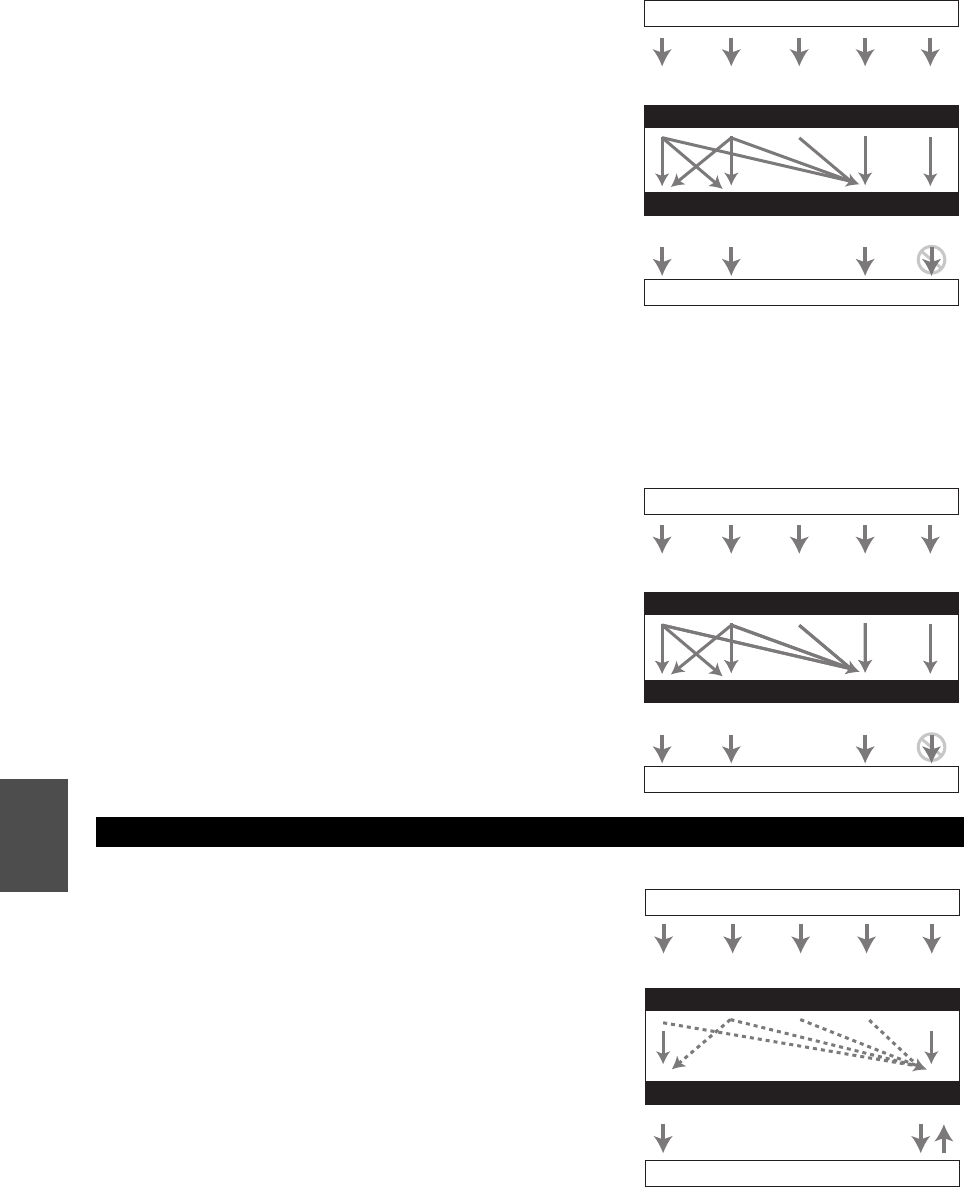

Stroomschema van het videosignaal
HDMI
HDMI
Tv, projector, enz.
Blu-ray disc/dvd-speler, enz.
S-Video Component
PC IN
(Analoge RGB)
*1
Voor details, raadpleeg “Tabel voor
videoresolutie” (➔ pagina 97).
IN
MONITOR OUT
IN
MONITOR OUT
AV Controller
Composiet
Composiet S-Video Component
Stroomschema van het videosignaal
HDMI
HDMI
Tv, projector, enz.
Blu-ray disc/dvd-speler, enz.
S-Video Component
PC IN
(Analoge RGB)
IN
OUT
*
1
*
2
*
1
*
1
*
1
*
3
*
1
*
3
Blu-ray Disc/DVD-speler, enz.
AV
TV, projector, enz.
HDMICoaxiaal Analoog
Stroomschema audiosignaal
HDMI Analoog
Optisch
*1
Hangt af van de “ TV audio-uitgang ”-instelling
(
➔ pagina 67 ).
*2
Dit is mogelijk wanneer “Audio retour” op
“Automatisch” (➔ pagina 68) staat, de ingangsselector
TV/CD geselecteerd is, en uw tv geschikt is voor ARC.
*3
Alleen de L/R-kanalen worden weergegeven.
Multikanaal
