Aansluitingstips en videosignaalpad
De AV Controller ondersteunt verschillende aansluitformaten, om compatibel te zijn met een breed gamma AV-
apparatuur. Het formaat dat u kiest hangt af van het formaat dat wordt ondersteund door uw andere componenten.
Gebruikt de volgende paragrafen als richtlijn.
Video-componenten kunnen worden aangesloten door een van de volgende video verbindingsformaten te gebruiken:
composiet video, S-video, PC IN (Analoge RGB), component video of HDMI, waarbij de laatste de beste beeldkwaliteit
levert.
De AV Controller kan videoformaten afhankelijk van de instelling “ Monitoruitgang ” ( ➔ pagina 49 ) op- of
neerconverteren. Hiermee wordt bepaald of videosignalen worden opgeconverteerd voor de componentvideo-uitgang of
de HDMI-uitgang.
Tip
• Voor optimale videoprestaties raadt THX aan om de videosignalen het systeem te laten passeren zonder opconversie (bijv.
componentvideo-ingang door componentvideo-uitgang).
• U kunt de opconversie vermijden door de instelling “Beeldmodus” op “Direct” te zetten (➔ pagina 61).
■ “Monitoruitgang” staat op “HDMI Hoofd” of
“HDMI-sub”
De video ingangssignalen lopen door de AV Controller
zoals afgebeeld, waarbij composiet video, S-Video, PC IN
(Analoge RGB) en component videobronnen alle worden
opgeconverteerd voor de HDMI-uitgang. Gebruik deze
instellingen als u de HDMI OUT MAIN of HDMI OUT
SUB van de AV Controller op uw tv aansluit.
De composiet video, S-Video en component video-
uitgangen geven hun respectieve ingangssignalen door zoals
ze zijn.
■ “Monitoruitgang” staat op “Beide”,
“Beide(Hoofd)” of “Beide(sub)”
De video ingangssignalen lopen door de AV Controller
zoals afgebeeld, waarbij composiet video, S-Video, PC IN
(Analoge RGB) en component videobronnen alle worden
opgeconverteerd voor beide HDMI-uitgangen. Gebruik
deze instellingen als u de HDMI OUT MAIN en HDMI
OUT SUB van de AV Controller op uw tv aansluit.
De composiet video, S-Video en component video-uitgangen
geven hun respectieve ingangssignalen door zoals ze zijn.
` Beide: Videosignalen worden weergegeven via beide
HDMI-uitgangen op de resolutie die door beide tv’s
ondersteund wordt. U kunt niet de instelling “Resolutie”
selecteren.
` Beide(Hoofd): Videosignalen worden door beide
HDMI-uitgangen weergegeven, maar HDMI OUT
MAIN krijgt voorrang; afhankelijk van de resolutie
worden videosignalen niet weergegeven vanaf HDMI
OUT SUB.
` Beide(sub) : Videosignalen worden door beide HDMI-
uitgangen weergegeven, maar
HDMI OUT SUB krijgt
voorrang; afhankelijk van de resolutie worden
videosignalen niet weergegeven vanaf
HDMI OUT MAIN .
Opmerking
•De “Monitoruitgang” instelling schakelt automatisch naar “Analoog” (➔ pagina 49) indien niet aangesloten op beide uitgangen
wanneer “Beide” is geselecteerd of indien niet aangesloten op een voorrangsuitgang wanneer “Beide(Hoofd)” of “Beide(sub)” is
geselecteerd.
De schermmenu’s worden alleen zichtbaar op een tv die op de HDMI OUT MAIN is aangesloten. Als uw tv is
aangesloten op andere video-uitgangen, gebruik dan het display van de AV Controller voor het wijzigen van de
instellingen.
Formaten video-aansluiting
IN
MONITOR OUT
Blu-ray disc/dvd-speler, enz.
AV Controller
TV, projector, enz.

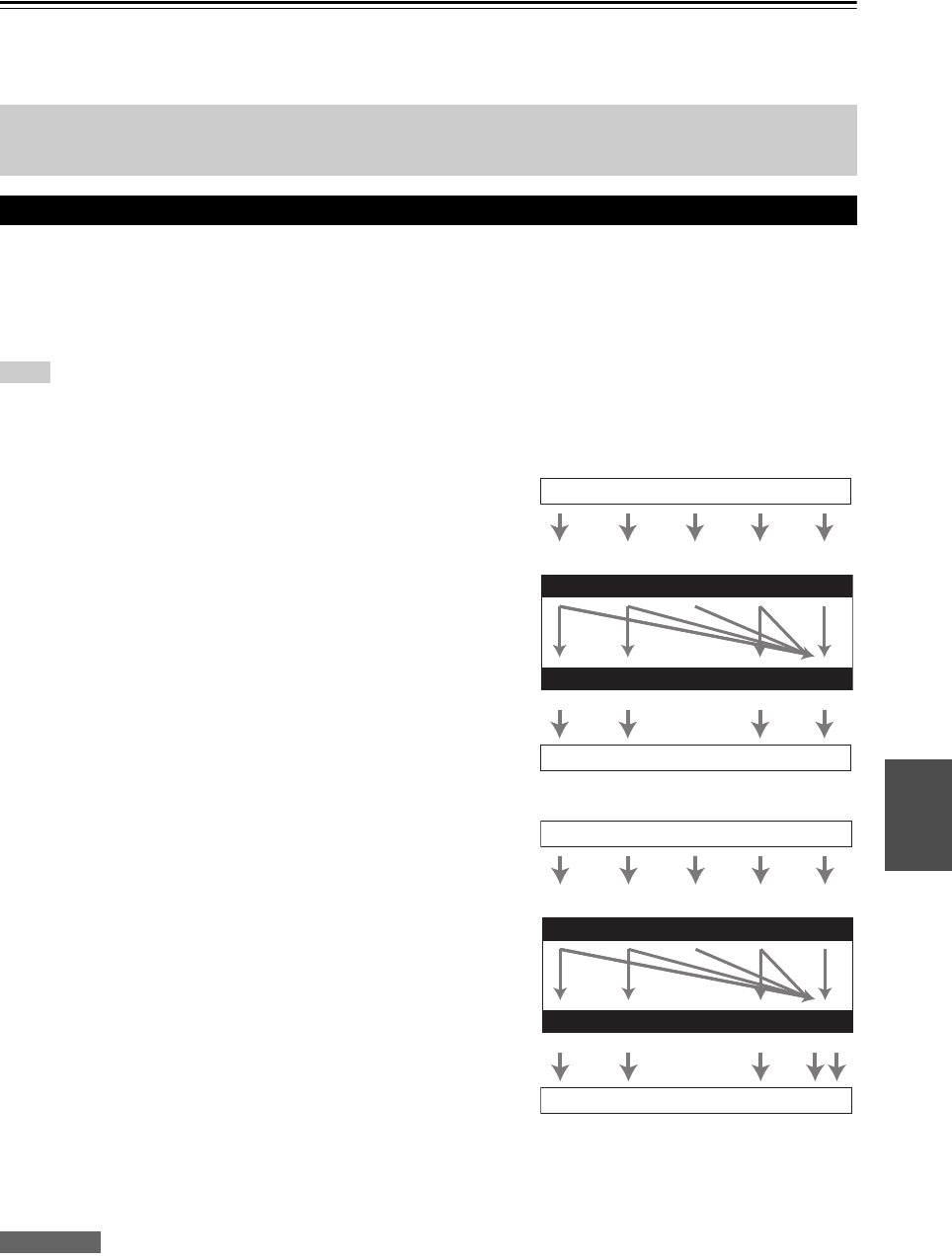

Stroomschema van het videosignaal
Composiet S-Video Component HDMI
Composiet
S-Video Component HDMI
PC IN
(Analoge RGB)
IN
MONITOR OUT
AV
Controller
Composiet
Composiet
S-Video
Component
Stroomschema van het videosignaal
HDMI
HDMI
TV, projector, enz.
Blu-ray disc/dvd-speler, enz.
S-Video Component
PC IN
(Analoge RGB)
