Om de AV Controller met de afstandsbediening te kunnen
bedienen terwijl u in Zone bent, hebt u voor elke zone een
in de handel verkrijgbare afstandsbedieningset nodig voor
het bedienen in meerdere ruimtes.
• Multiroomsets worden gemaakt door Niles en Xantech.
Deze sets kunnen ook worden gebruikt als er geen
ononderbroken zichtlijn naar de afstandsbedieningssensor
van de AV Controller is, bijvoorbeeld omdat deze in een
kast is geplaatst.
Een afstandsbedieningset voor meerdere
ruimtes met Zone gebruiken
Bij deze opstelling ontvangt de IR-ontvanger in Zone de
infraroodsignalen van de afstandsbediening en leidt deze via
het verbindingsblok naar de AV Controller in de
hoofdruimte.
De miniplug-kabel van het verbindingsblok moet worden
aangesloten op de IR IN A of B aansluiting van de AV
Controller zoals hieronder weergegeven. De IR IN A en
B-aansluitingen zijn identiek. Tot twee IR-ontvangers
kunnen worden aangesloten.
Een Multiroomset met een kast gebruiken
Bij deze opstelling ontvangt de IR-ontvanger de
infraroodsignalen van de afstandsbediening en leidt deze via
het verbindingsblok naar de AV Controller in de
hoofdruimte.
Een Multiroomset met andere componenten
gebruiken
Bij deze opstelling wordt een IR-zender aangesloten op de
IR OUT jack van de AV Controller en vóór de
afstandsbedieningssensor van de andere component
geplaatst. Infraroodsignalen die door de IR IN A of B-
aansluiting van de AV Controller worden ontvangen,
worden door de IR-zender naar de andere component
geleid. Signalen die door de afstandsbedieningssensor van
de AV Controller worden ontvangen, worden niet
doorgegeven.
De IR-zender moet worden aangesloten op de IR OUT
van de AV Controller zoals hieronder weergegeven.

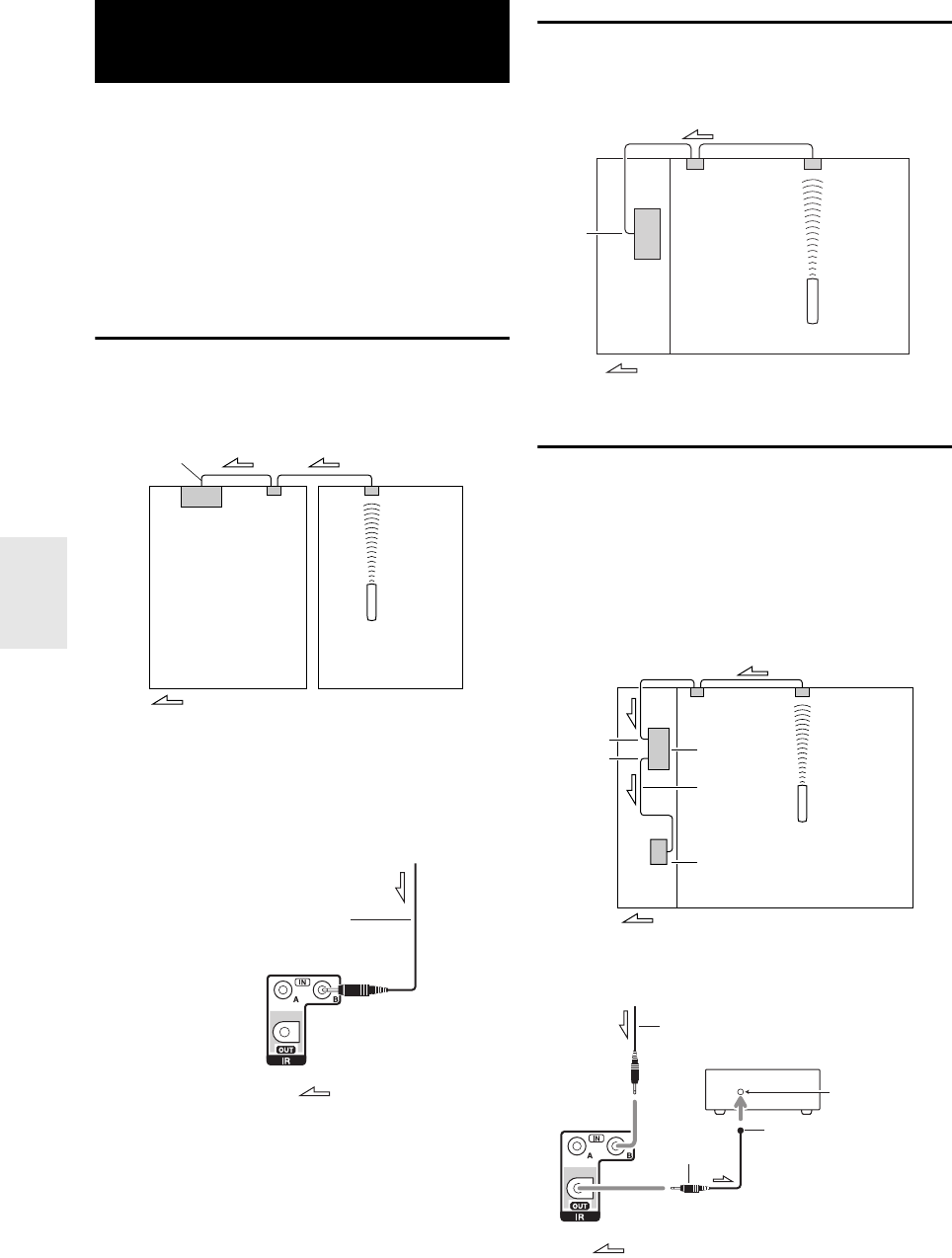

De afstandsbediening gebruiken in
Zone en afstandsbedieningset voor het
bedienen in meerdere ruimtes
Verbindings
blok
Afstandsbediening
IR-
ontvanger
Hoofdruimte Zone
Signaalstroom
IR IN A of B
Van het verbindingsblok
Miniplug-kabel
AV Controller
Signaalstroom
Verbindings
blok
Afstandsbediening
IR-
ontvanger
Binnenzij
de kast
Signaalstroom
IR IN
A of B
Verbindings
blok
IR-ontvanger
Afstandsbediening
Signaalstroom
IR-zender
Andere component
AV Controller
IR IN
A of B
IR OUT
Afstandsbediening
sensor
Andere component
Zender
IR-zender
Signaalstroom
Miniplug-kabel
A
V Controller
Miniplug
