■ ”Bildutmatning” är inställd på ”Analog”
Videoingångssignaler flödar genom AV-kontroller enligt
bilden, och kompositvideo-, S-Video- och PC IN-källorna
(analog RGB) konverteras upp för utmatning av
komponentvideo.
Använd den här inställningen om du ansluter AV-
kontroller:ns COMPONENT VIDEO MONITOR OUT
till din TV. Kompositvideo konverteras upp till S-video och
S-video konverteras ner till kompositvideo. Observera att
dessa konverteringar bara gäller för utgångarna MONITOR
OUT V och S, inte för utgångarna VCR/DVR OUT V och
S.
Kompositvideo-, S-video och komponentvideoutmatningar
går genom sina respektive ingångssignaler som de är.
Signalflödet gäller också när inställningen ”Upplösning” är
inställd på ”Via” (➔ sidan 49).

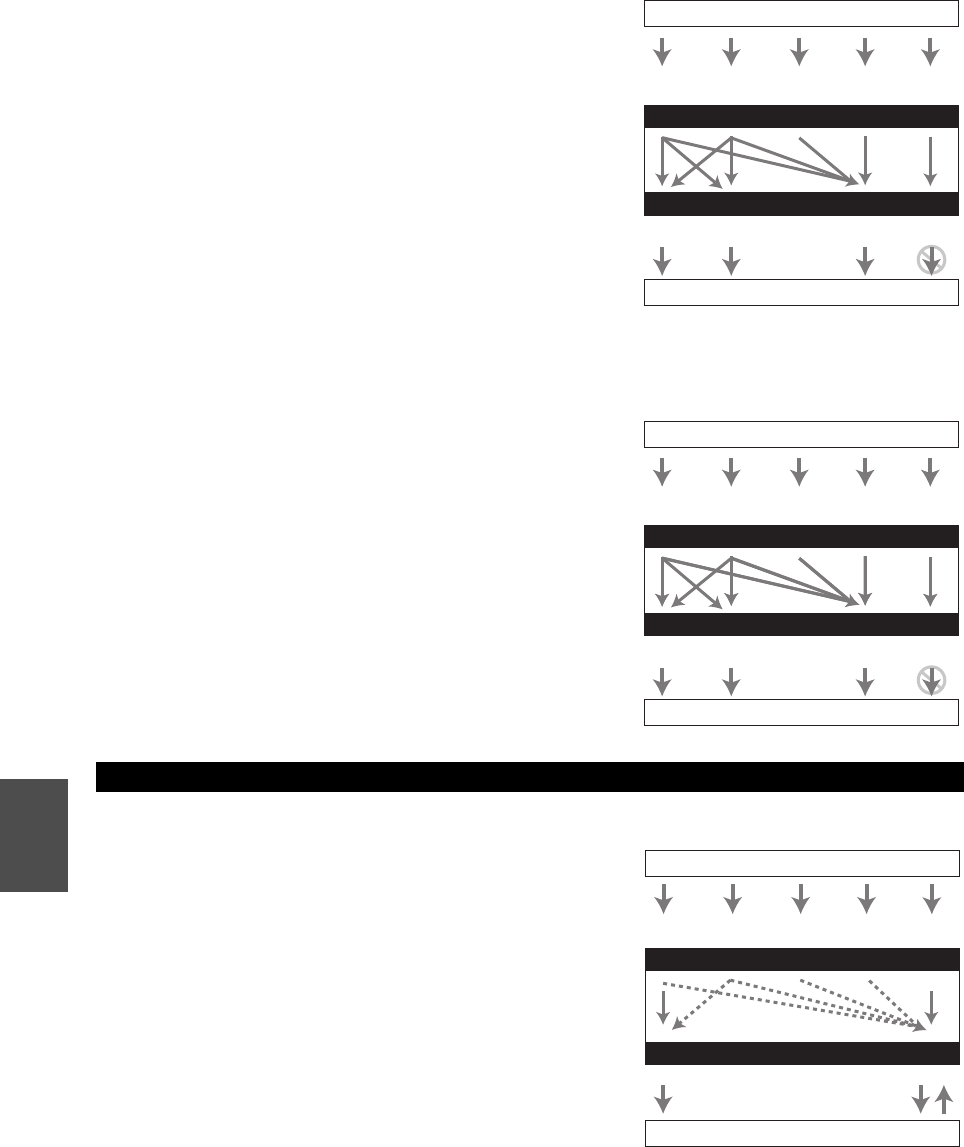

Videosignalflöde och upplösningsinställning
När inställningen ”Bildutmatning” är inställd på ”Analog”
(➔ sidan 49), om inställningen ”Upplösning” är inställd
på något annat alternativ än ”Via” (➔ sidan 49) så
kommer videosignalflödet att vara så som visas här; med
kompositvideo-, S-video- och PC IN-källor (analog RGB)
som konverteras upp för utmatning av komponentvideo.
Kompositvideo-, S-video och komponentvideoutmatningar
går genom sina respektive analoga ingångssignaler som de
är. HDMI-ingångssignaler matas inte ut.
Ljudkomponenter kan anslutas med något av följande
ljudanslutningsformat: analog, analog flerkanal, optisk,
koaxial eller HDMI.
När du väljer ett anslutningsformat ska du tänka på att AV-
kontroller inte konverterar digitala ingångssignaler för
analoga linjeutgångar och vice versa. Till exempel matas
inte ljudsignaler som är anslutna till en optisk eller koaxial
digitalingång ut av den analoga VCR/DVR OUT.
Om det finns signaler vid mer än en ingång väljs ingångar
automatiskt i följande prioritetsordning: HDMI, digital,
analog.
Ljudanslutningsformat
IN
MONITOR OUT
*
1
AV-kontroller
Komposit
Komposit S-video Komponent
Tabell över videosignalflöde
HDMI
HDMI
Tv, projektor etc.
Blu-ray Disc/DVD-spelare etc.
S-video Komponent
PC IN
(Analog RGB)
*1
För mer information, se
”Videoupplösningstabell” (➔ sidan 97).
IN
MONITOR OUT
IN
MONITOR OUT
AV-kontroller
Komposit
Komposit S-video Komponent
Tabell över videosignalflöde
HDMI
HDMI
Tv, projektor etc.
Blu-ray Disc/DVD-spelare etc.
S-video Komponent
PC IN
(Analog RGB)
IN
OUT
*
1
*
2
*
1
*
1
*
1
*
3
*
1
*
3
Blu-ray Disc/DVD-spelare etc.
Tv, projektor o.s.v.
HDMIKoaxial Analog
Tabell över ljudsignalflöde
HDMI Analog
Optisk
*1
Beror på inställningen ”Teveljud ut” (➔ sidan 67).
*2
Detta fungerar endast när ”Returkanal för ljud” är satt till
”Automatiskt” (➔ sidan 68), TV/CD ingångsväljaren är
vald och din tv är ARC-kompatibel.
*3
Endast front V/H-kanaler matas ut.
Flerkanal
