Tips för anslutning och videosignalgångar
AV-kontroller stöder flera anslutningsformat för att vara kompatibel med ett brett sortiment av AV-utrustning. Formatet
du väljer beror på formaten som stöds av dina komponenter. Använd följande avsnitt som guide.
Videokomponent kan anslutas till med en av följande videoanslutningsformat: kompositvideo, S-video, PC IN (analog
RGB), komponentvideo eller HDMI. HDMI ger den bästa bildkvalitén.
AV-kontroller kan konvertera upp och ner mellan olika video format, beroende på inställningen ”Bildutmatning”
(➔ sidan 49), inställningen som i allmänhet avgör om videosignaler är upp-konverterade för komponentvideo-
utgången eller HDMI utgången.
Tips
• THX rekommenderar att videosignaler passerar genom systemet utan att konverteras upp (t.ex. komponentvideo-ingång passerar
genom till komponentvideo-utgång) för optimal videoprestanda.
• För att förbigå uppkonverteringen ställer du in inställningen ”Bildläge” på ”Direct” (➔ sidan 61).

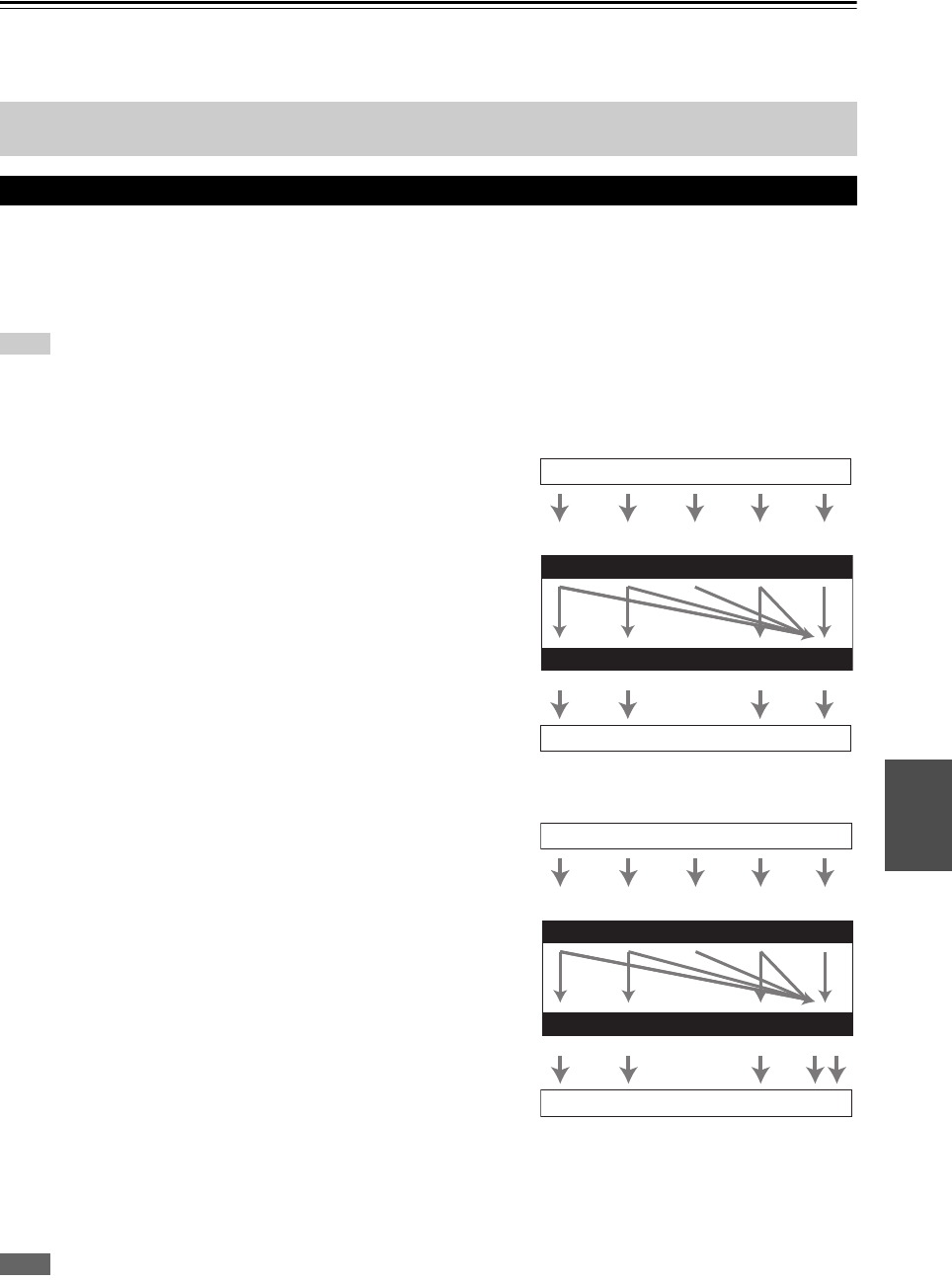

■ ”Bildutmatning” är inställd på ”HDMI Huvud”
eller ”HDMI Sub”
Videoingångssignaler flödar genom AV-kontroller enligt
bilden, och komposit-, S-Video-, PC IN- (analog RGB) eller
komponentvideoinnehåll konverteras upp för HDMI-
utmatning. Använd dessa inställningar om du ansluter
antingen HDMI OUT MAIN eller HDMI OUT SUB på
AV-kontroller till din tv.
Kompositvideo-, S-video och komponentvideoutmatningar
går genom sina respektive ingångssignaler som de är.
■ ”Bildutmatning” är inställd på ”Båda”,
”Båda(Huvud)” eller ”Båda(sub)”
Videoingångssignaler flödar genom AV-kontroller enligt
bilden, och komposit-, S-Video-, PC IN- (analog RGB) eller
komponentvideoinnehåll konverteras upp för HDMI-
utmatning. Använd dessa inställningar om du ansluter
både HDMI OUT MAIN och HDMI OUT SUB på AV-
kontroller till din tv.
Kompositvideo-, S-video och komponentvideoutmatningar
går genom sina respektive ingångssignaler som de är.
` Båda: Videosignaler matas ut från båda HDMI-utgångar
med den upplösning som stöds av båda tv-apparater. Du
kan inte välja inställningen ”Upplösning”.
` Båda(Huvud): Videosignaler matas ut från båda
HDMI-utgångar, men HDMI OUT MAIN prioriteras.
Beroende på upplösning kanske inte videosignalerna
matas ut från HDMI OUT SUB.
` Båda(sub): Videosignaler matas ut från båda HDMI-
utgångar, men HDMI OUT SUB prioriteras. Beroende
på upplösning kanske inte videosignalerna matas ut från
HDMI OUT MAIN.
Obs
• Inställningen ”Bildutmatning” växlas automatiskt till ”Analog” (➔ sidan 49) om den inte är ansluten till de båda utgångarna när
”Båda” väljs eller om den inte är ansluten till en prioritär utgång när ”Båda(Huvud)” eller ”Båda(sub)” valts.
Menyerna på skärmen visas endast på en tv som är ansluten till HDMI OUT MAIN. Om din tv är ansluten till
andra videoutgångar använder du displayen på AV-kontroller när du ändrar inställningar.
Videoanslutningsformat
IN
MONITOR OUT
Blu-ray Disc/DVD-spelare etc.
AV-kontroller
Tv, projektor o.s.v.
Tabell över videosignalflöde
Komposit
S-video Komponent HDMI
Komposit
S-video Komponent HDMI
PC IN
(Analog RGB)
IN
MONITOR OUT
AV-kontroller
Komposit
Komposit
S-video
Komponent
Tabell över videosignalflöde
HDMI
HDMI
Tv, projektor etc.
Blu-ray Disc/DVD-spelare etc.
S-video Komponent
PC IN
(Analog RGB)
