När du ska styra AV-kontroller med fjärrkontrollen medan
du är i Zon behöver du en vanlig kommersiell multiroom-
fjärrstyrningssats för varje Zon.
• Multiroom-satser tillverkas av Niles och Xantech.
De här satserna kan även användas när sikten inte är fri till
AV-kontrollers fjärrsensor, som när den är installerad i ett
skåp.
Använda multiroom-sats med Zon
I den här inställningen registrerar IR mottagaren i Zon
infraröda signaler från fjärrkontrollen och skickar dem
vidare till AV-kontrollern i huvudrummet via
anslutningsblocket.
Minikontaktkabeln från anslutningsblocket ska vara
ansluten till jacken IR IN A eller B på AV-kontroller,
enligt anvisningarna nedan. Jacken IR IN A och B är
identiska. Upp till två IR-mottagare kan anslutas.
Använda en multiroom-sats med ett skåp
I den här inställningen registrerar IR mottagaren infraröda
signaler från fjärrkontrollen och skickar dem vidare till
AV-kontrollern i skåpet via anslutningsblocket.
Använda en multiroom-sats med andra
komponenter
I den här inställningen är en IR sändare ansluten till AV-
kontrollerns IR OUT jack och placerad framför den andra
komponentens fjärrkontrollsensor. Infraröda signaler som
tas emot via jacken IR IN A eller B på AV-kontroller
skickas vidare till den andra komponenten via IR-
sändaren. Signaler som registreras av AV-kontrollerns
fjärrkontroll sänds inte ut.
IR sändaren ska vara ansluten till AV-kontrollerns IR
OUT jack, så som visas längre ner.

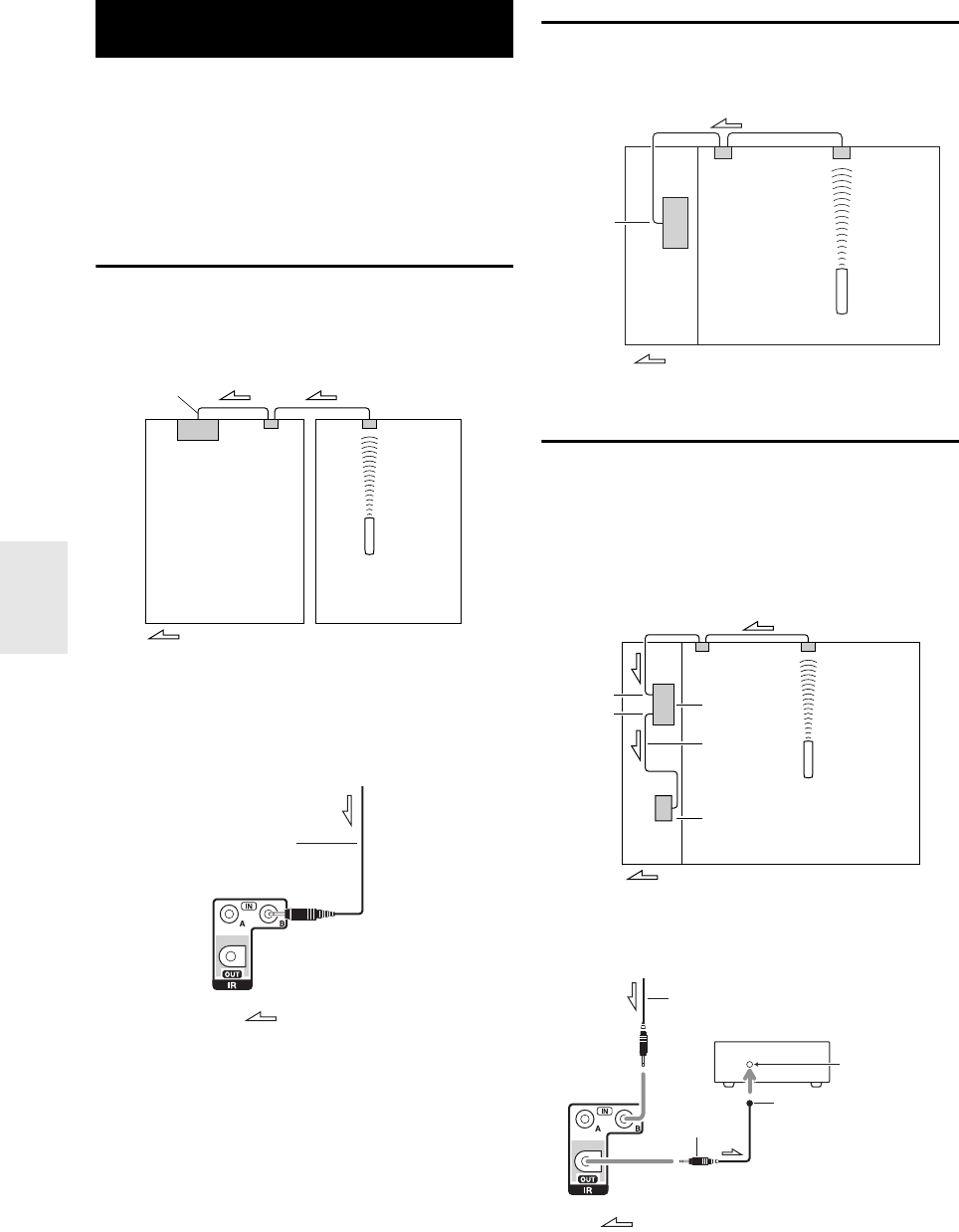

Använda fjärrkontrollen i
Zon och multiroom-styrningssats
Anslutnings
block
Fjärrkontroll
IR
mottagare
Huvudrum Zon
Signalflöde
IR IN A eller B
Från anslutningsblocket
Kabel med minikontakt
AV-kontroller
Signalflöde
Anslutningsblock
Fjärrkontroll
IR
mottagare
Inne i
skåpet
Signalflöde
IR IN
A eller B
Anslutningsblock
IR mottagare
Fjärrkontroll
Signalflöde
IR sändare
Andra komponenter
AV-kontroller
IR IN
A eller B
IR OUT
Fjärrkontroll
sensor
Andra komponenter
Sändare
IR sändare
Signalflöde
Kabel med minikontakt
A
V-kontroller
Minikontakt
