Anslutning av AV-komponenter
• Innan du gör AV-anslutningar ska du läsa handböckerna som medföljer dina AV-komponenter.
• Anslut inte nätkabeln innan du har slutfört och kontrollerat alla AV-anslutningar.
• Tryck in kontakterna hela vägen för att få en ordentlig anslutning (lösa anslutningar kan orsaka
störningar eller fel).
• Förhindra störningar genom att hålla ljud- och videokablar på avstånd från nätkablar och
högtalarkablar.
AV-kablar och uttag
*
Tillgänglig samplingsfrekvens för PCM ingångssignal (stereo/mono) är 32/44,1/48/88,2/96 kHz. För en HDMI-anslutning är även
176,4/192 kHz tillgänglig.

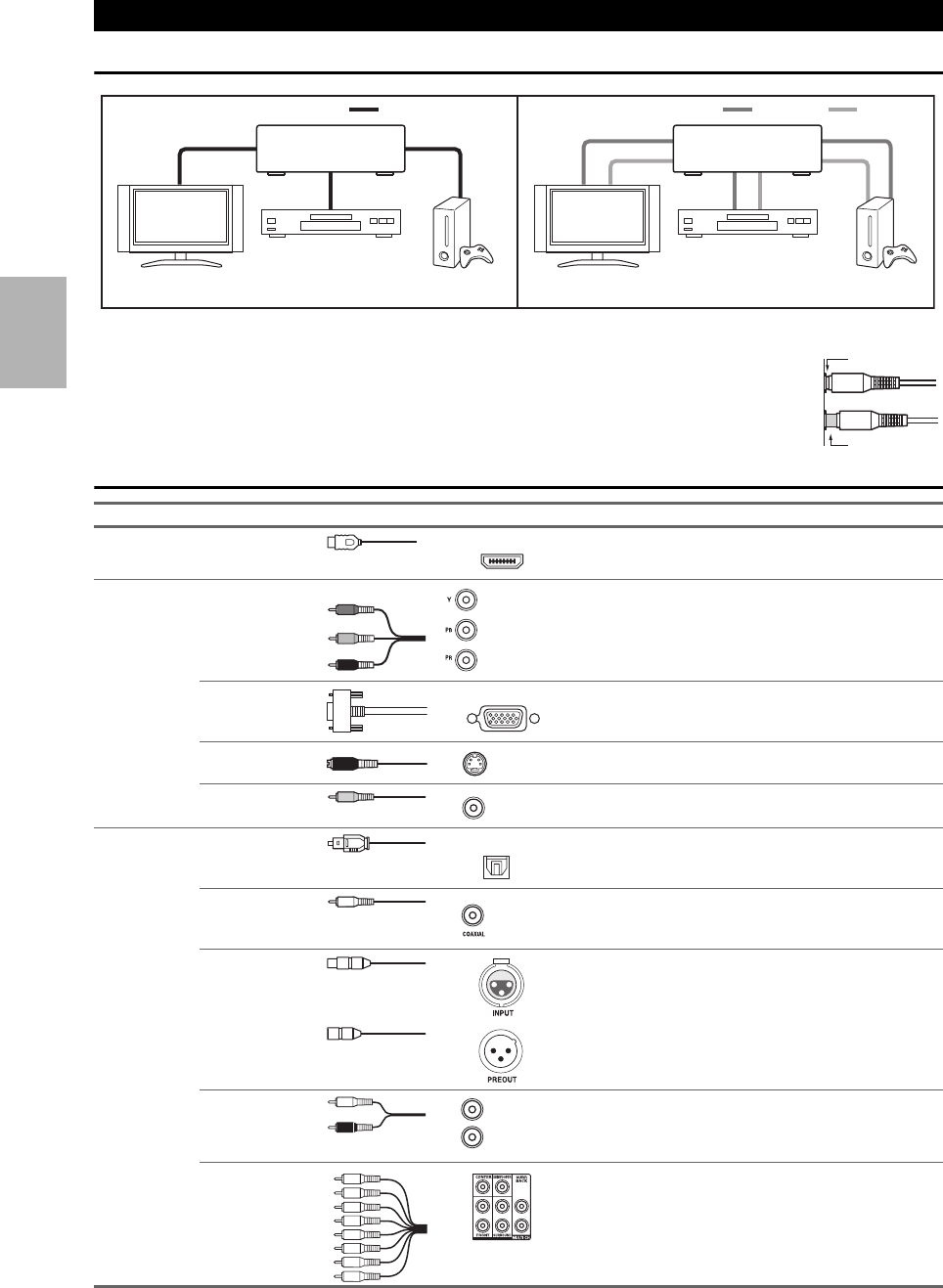

Om AV-anslutningar
Signal Kabel Uttag Beskrivning
Video och ljud HDMI HDMI-anslutningar kan överföra digitalvideo och ljud.
Video Komponentvideo Komponentvideo separerar signaler för luminans (Y) och
färgskillnad (P
B, PR), vilket ger den bästa bildkvaliteten
(vissa tv-tillverkare märker sina komponentvideoingångar
på ett något annorlunda sätt).
Analog RGB Detta är ett konventionellt analogt gränssnitt för att ansluta
en dator och en display (även kallad D-sub eller
D-subminiature).
S-Video S-video separerar signaler för luminans och färg vilket ger
bättre bildkvalitet än kompositvideo.
Kompositvideo Kompositvideo används ofta för tv, VCR eller annan
videoutrustning.
Ljud Optiskt digitalljud Med optiska digitalanslutningar kan du åtnjuta digitalt ljud
så som PCM
*
, Dolby Digital eller DTS. Ljudkvaliteten är
densamma som koaxial anslutning.
Koaxialt
digitalljud
Med koaxiala digitalanslutningar kan du åtnjuta digitalt
ljud så som PCM
*
, Dolby Digital eller DTS. Ljudkvaliteten
är densamma som optisk anslutning.
Balanserad XLR Denna kabel överför analogljud. Balanserade XLR-kablar
används för bättre motstånd mot brus och långa
kabeldragningar.
Analogt ljud
(RCA)
Analoga ljudanslutningar (RCA) överför analogt ljud.
Flerkanalig
analog ljud
(RCA)
Den här kabeln överför analogt flerkanalsljud och används
ofta för att ansluta DVD-spelare med 7.1 kanalers analog
ljudutmatning. Flera standardkablar för analogt ljud kan
användas istället för en flerkanalskabel.
HDMI-kabel Andra kablar
: Video & Ljud
: Video : Ljud
Spelkonsol
Blu-ray Disc/
DVD-spelare
Tv, projektor
o.s.v.
Spelkonsol
Blu-ray Disc/
DVD-spelare
Tv, projektor
o.s.v.
AV-kontrollerAV-kontroller
Rätt!
Fel!
HDMI
Y
P
B
PR
Grön
Blå
Röd
PC IN
S
V
Gul
OPTICAL
Orange
L
R
Vit
Röd
