a UNIVERSAL PORT-uttag
b IR IN (A/B)- och OUT-uttag
c DIGITAL IN COAXIAL- och OPTICAL-uttag
d USB-port
e ETHERNET-port
f u REMOTE CONTROL-uttag
g RS232-port
Terminal för styrning.
h HDMI IN och HDMI-utgång (HDMI OUT MAIN och
HDMI OUT SUB) uttag
i MONITOR OUT V- och S-uttag
j COMPONENT VIDEO IN- och MONITOR OUT-
uttag
k COMPONENT VIDEO ZONE 2 OUT-uttag
l ZONE 2 OUT V-uttag
m PC IN-uttag
n FM ANTENNA-uttag och AM ANTENNA-terminal
o AC INLET
p GND skruv
q INPUT-uttag (BALANCE L/R)
r 12V TRIGGER OUT (A/B/C)-uttag
s Uttag för kompositvideo, S-video och analogljud
(BD/DVD IN, VCR/DVR IN och OUT, CBL/SAT IN,
GAME IN, PC IN, TV/CD IN och PHONO IN)
t MULTI CH-inmatningsjack
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R och SUBWOOFER)
u PRE OUT-uttag
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R, FRONT HIGH/WIDE L/R,
SW1, SW2)
v ZONE 2- och ZONE 3 PRE/LINE OUT-uttag
w PRE OUT-uttag
(FRONT L/R, CENTER, SURROUND L/R,
SURR BACK L/R, FRONT HIGH/WIDE L/R,
SUBWOOFER 1 och SUBWOOFER 2)

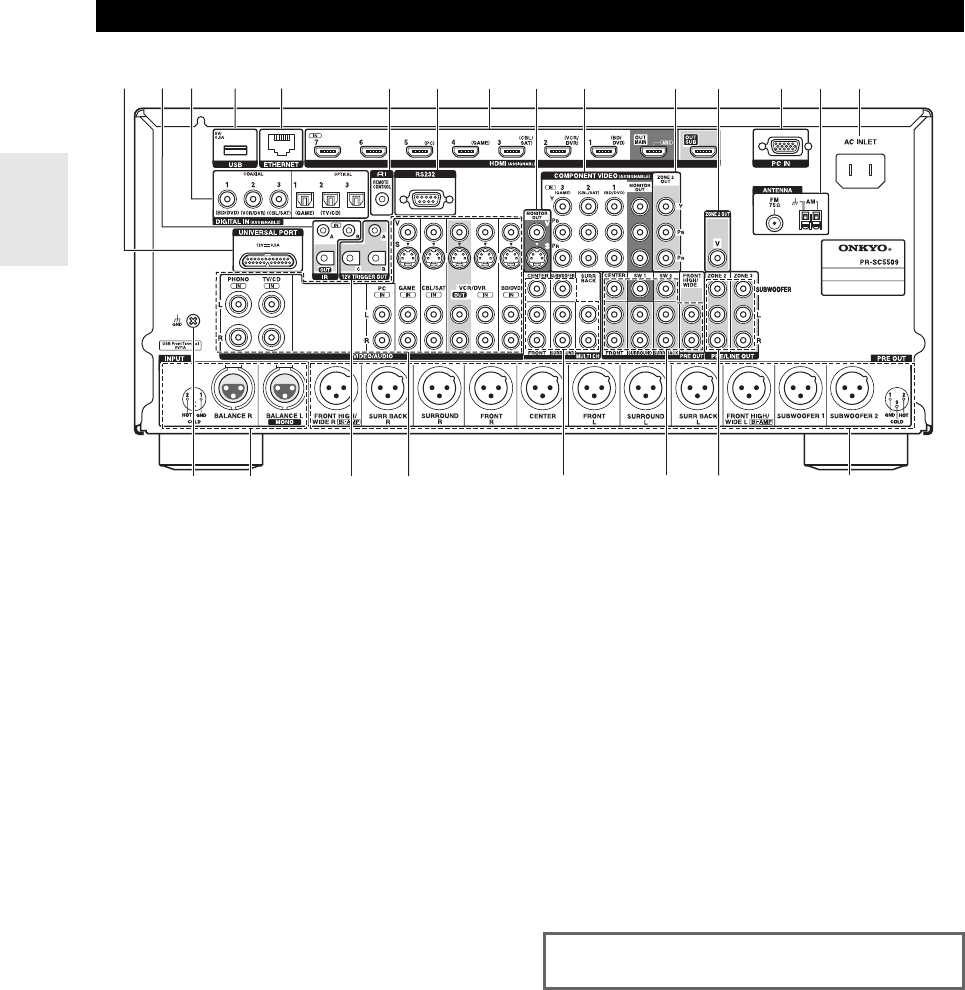

Bakpanel
f g h ji l k n m
o
p
s t
u
e d
q r
v w
ba c
Se ”Ansluta AV-kontroller” för anslutningar
(➔ sidorna 12 till 24).
