Anschlüsse
Anschlüsse
Anmerkung
• Schieben Sie die Stecker vollständig in die Buchsen, um eine stabile Verbindung herzustellen.
(Mangelhafte Verbindungen können Rauschen und Funktionsstörungen verursachen.)
• Um Interferenzen zu vermeiden, dürfen Sie Audiokabel nicht auf oder neben Netz- oder
Lautsprecherkabel legen.
Schließen Sie eine AV-Controller oder die Steuerung des
Verstärker mit XLR-Ausgängen zusammen, um Töne in
hoher Qualität zu bekommen.
Die Anschlussbelegungen für diese Buchse werden unten
angezeigt. Diese Anschlussbelegung entspricht dem
Standard, der durch die Audio Engineering Society
angenommen wurde. Schauen Sie in der Betriebsanleitung
nach, die mit der Steuerung des Verstärker geliefert wurde
und überprüfen Sie, ob seine Ausgabebuchse mit der
Anschlussbelegung für diese Buchse kompatibel ist. Die
Ausgabebuchse der AV-Controller PR-SC5508 ist mit der
Anschlussbelegung der Buchse des Verstärker kompatibel.
Der leistungsverstärker verwendet die XLR-Buchse des
europäischen Typs. Die Phase ist umgekehrt, wenn ein
XLR-Kabel an die Steuerung des Verstärker
angeschlossen wurde, das die in den USA typische XLR-
Buchse verwendet. In diesem Fall drehen Sie die Polarität
des Lautsprecheranschlusses um.
Das XLR-Kabel anstecken
Gleichen Sie die Stifte ab und stecken Sie die Buchse
hinein, bis Sie ein „Klicken“ hören. Überprüfen Sie, ob
die Buchses verriegelt ist, indem Sie leicht am
Verbindungskabel ziehen.
Das XLR-Kabel ausstecken
Ziehen Sie das Verbindungkabel heraus, während Sie den
Hebel gedrückt halten.
Anmerkung
• Wenn Sie diese XLR-Verbindung zwischen der Steuerung des
Verstärker und des Verstärker verwenden, stellen Sie den
Schalter INPUT SELECT nach rechts (die XLR-
Eingangsseite), um den XLR-Eingang auszuwählen.
• Schließen Sie nichts an die Audio-Eingangsbuchse des RCA-
Typs an.

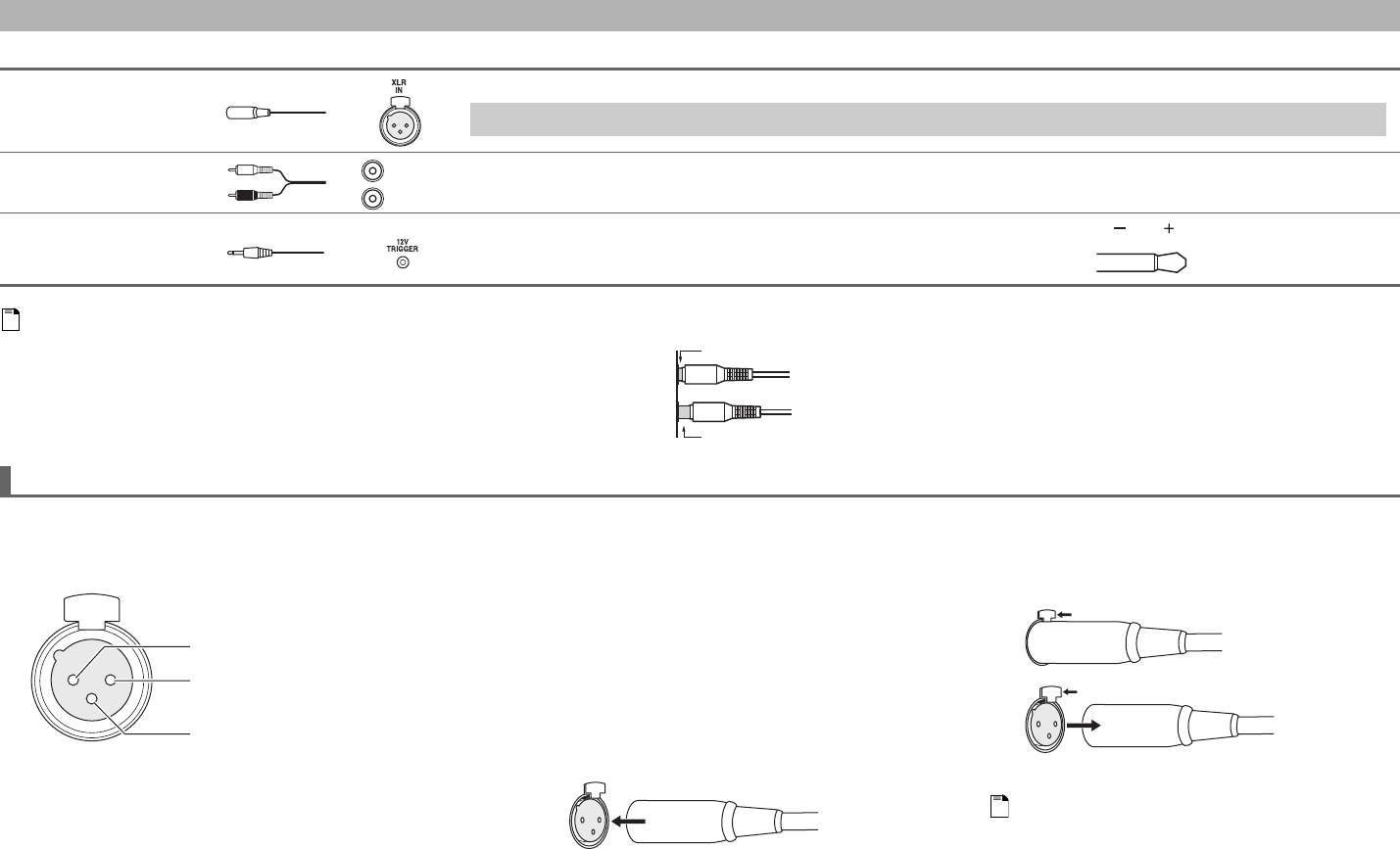

Kabel und Buchsen
XLR Dieses Kabel überträgt analoge Tonsignale. XLR-Kabel werden zwecks besserer Störfestigkeit und für längere Kabelwege verwendet.
Analog-Audio (RCA) Analoge Audioverbindungen (RCA) übertragen analoge Töne.
Mono-Miniklinkenstecker Verwenden Sie das mitgelieferte oder das handelsübliche Mono-Ministeckerkabel, um für
einen verknüpften Betrieb mit der 12V-Trigger-Buchse der anderen Geräte zu verbinden.
Die Polarität der Spitzen der Steckverbinder werden auf der rechten Seite angezeigt.
Über den XLR-Eingang
Schließen Sie XLR und RCA nicht gleichzeitig an. Dies kann dem leistungsverstärker schaden.
L
R
Weiß
Rot
12 Volt positive Spitzen-
Polarität
Richtig!
Falsch!
1
2
3
PUSH
2. HOT
1. GND
3. COLD
Erdanschlussbuchse: Gehäuse geerdet
1
2
Drücken
Drücken
