It
Collegamenti
Collegamenti
Nota
• Inserire a fondo gli spinotti in modo da creare collegamenti saldi (i collegamenti allentati possono
causare disturbi o problemi di funzionamento).
• Per evitare interferenze, tenere i cavi audio lontani da quelli di alimentazione e dei diffusori.
Collegare un controllore AV o un amplificatore di
controllo con uscite XLR per un audio ad alta qualità.
L'assegnazione dei pin per questo jack è descritta in
precedenza. L'assegnazione dei pin è conforme agli
standard adottati dalla Audio Engineering Society.
Consultare il manuale di istruzioni fornito con
l'amplificatore di controllo e verificare che il jack di uscita
sia compatibile con l'assegnazione dei pin per questo jack.
Il jack di uscita del controllore AV PR-SC5508 è
compatibile con l'assegnazione dei pin per il jack
dell'amplificatore.
L'amplificatore di potenza utilizza il tipo europeo di jack
XLR. La fase è invertita quando un cavo XLR è collegato
all'amplificatore di controllo che utilizza il jack XLR di
tipo USA. In questo caso, invertire la polarità del
collegamento dei diffusori.

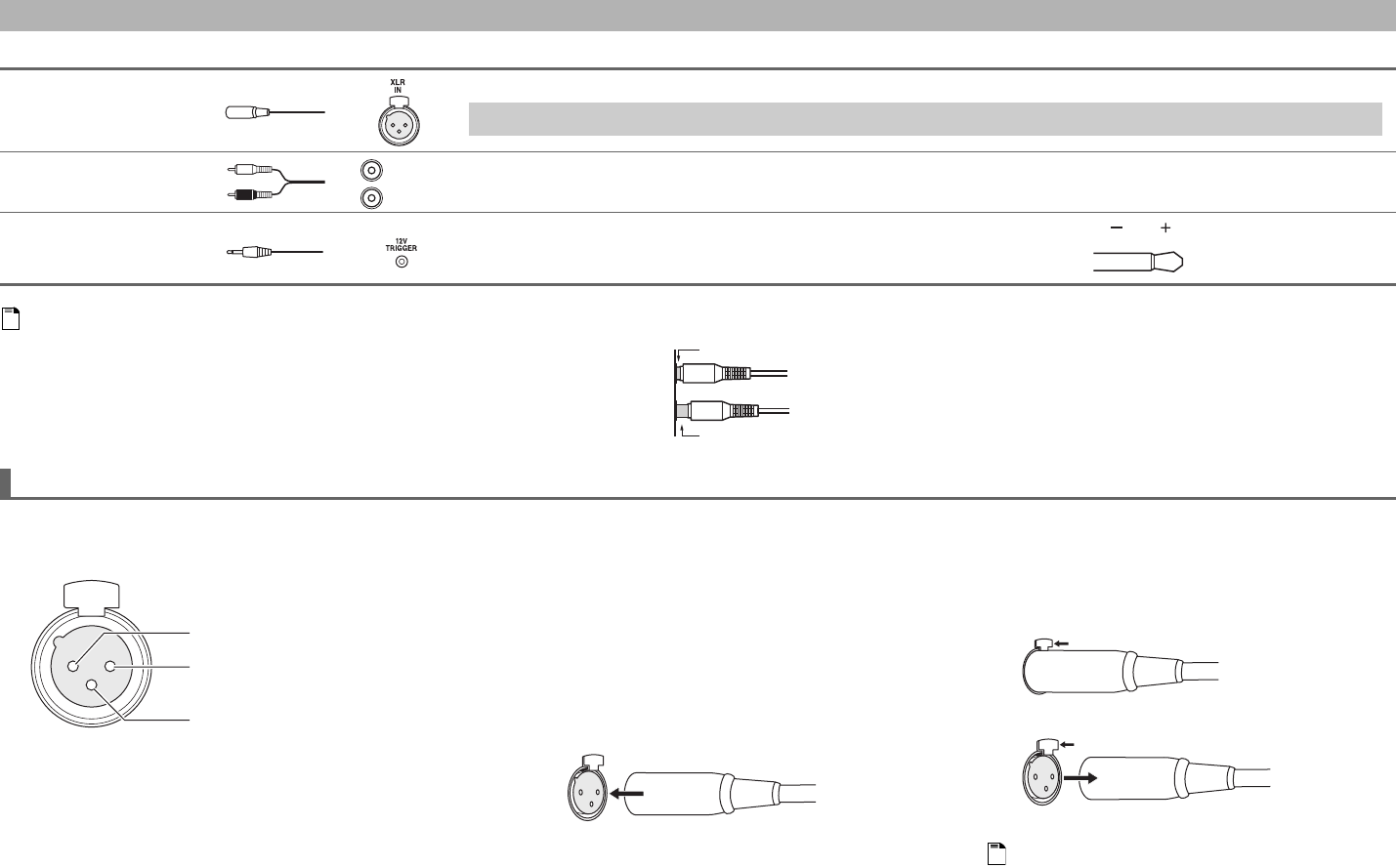

Collegamento del cavo XLR
Accoppiare i pin e inserire il jack fino a sentire un leggero
scatto. Assicurarsi che il jack sia bloccato spingendo
delicatamente il cavo di collegamento.
Scollegamento del cavo XLR
Rimuovere il cavo di collegamento tenendo premuta la
levetta.
Nota
• Quando si utilizza questo collegamento XLR tra l'amplificatore
di controllo e l'amplificatore, impostare l'interruttore INPUT
SELECT a destra (verso l'ingresso XLR) per selezionare
l'ingresso XLR.
• Non collegare altro al jack dell'ingresso audio di tipo RCA.
Cavi e jack
XLR Questo cavo trasporta segnali audio analogici. I cavi XLR sono utilizzati per una migliore resistenza al rumore e per percorsi cablati più lunghi.
Cavo audio analogico (RCA) I collegamenti audio analogici (RCA) trasmettono audio analogico.
Minispina mono Utilizzare il cavo mono mini-spina fornito in dotazione o disponibile in commercio per
collegare l'apparecchio ai jack trigger a 12 V dell'altro dispositivo.
La polarità dei connettori è mostrata a destra.
Informazioni sull'ingresso XLR
Non collegare contemporaneamente tramite XLR ed RCA. In questo modo si potrebbe danneggiare l'amplificatore di potenza.
L
R
Bianco
Rosso
Polarità punta positiva
12 V
Giusto!
Sbagliato!
1
2
3
PUSH
2. HOT
1. GND
3. COLD
Connettore jack massa: chassis a massa
1
2
Premere
Premere
