Voor- en achterpaneel—Vervolg
 SPEAKERS [18]
Deze klemmen zijn voor het aansluiten van uw
voorluidsprekers.
 HDMI IN/OUT [27]
HDMI-aansluitingen (High Definition Multimedia
Interface) zijn dragers van digitale audio en digitale
video.
De HDMI-ingang is voor het aansluiten van appara-
ten met een HDMI-uitgang.
Gebruik de HDMI-uitgang voor het aansluiten van
een TV of projector met een HDMI-ingang.
 COMPONENT VIDEO OUTPUT [24]
Deze aansluitingen sturen componentvideo uit en
kunnen verbonden worden met een componentvi-
deo-ingang van de TV of projector.
 VIDEO OUTPUT [23]
Deze RCA/tulpstekker-aansluiting kan verbonden
worden met een TV of projector die voorzien is van
een composiet-video-ingang.
 FM ANTENNA [19]
Gebruik deze stekerbus voor het aansluiten van een
FM-antenne.
 AM ANTENNA [19]
Gebruik deze druktype-klemmen voor het aanslui-
ten van een AM-antenne.
 AV CONNECTOR (alleen op Europese
modellen) [24]
Deze SCART-uitgang kan met behulp worden met
een TV of projector die voorzien is van een SCART-
ingang. De SCART-aansluiting voert 2-kanaals ste-
reo-audio, composiet-video en RGB-video uit.
 SPEAKER IMPEDANCE SELECTOR [18]
Deze schakelaar wordt gebruikt om de impedantie
van uw luidsprekers te selecteren.
Wanneer de impedantie van een of meer voorluid-
sprekers 4 ohm of meer, maar minder dan 6 ohm is,
stelt u de luidsprekerimpedantie in op “4
:~16:”.
 OPTICAL DIGITAL AUDIO IN [26]
Deze optische, digitale audio-ingang kan worden
aangesloten op een optische, digitale audio-uitgang
van een DVD-recorder of spelconsole.
Deze ingang wordt standaard aan VIDEO 1 INPUT-
toegewezen. Wanneer u audio afspeelt via deze
ingang terwijl VIDEO 2/DOCK INPUT is geselec-
teerd, moet u de instelling van de “Video2 Input”
van “Coax” in “OPT” veranderen (blz. 55)
(1 COAXIAL DIGITAL AUDIO IN [26]
Deze coaxiale, digitale audio-ingang kan worden
aangesloten op een coaxiale, digitale audio-uitgang
van een DVD-recorder of spelconsole.
Deze ingang wordt standaard aan VIDEO 2/DOCK
INPUT toegewezen. Wanneer u audio afspeelt via
deze ingang terwijl VIDEO 1 INPUT is geselec-
teerd, moet u de instelling van de “Video1 Input”
van “OPT” in “Coax” veranderen (blz. 55)
(2 REMOTE CONTROL [26]
Deze -aansluiting (Remote Interactive) kan op
een -aansluiting op het Onkyo RI Dock worden
aangesloten. Vervolgens kan het RI Dock worden
bediend met de afstandsbediening van de DVD-
receiver. Wanneer u wilt gebruiken, moet u een
analoge audio-aansluiting (RCA) gebruiken tussen
de DVD-receiver en het RI Dock, zelfs als deze
digitaal op elkaar zijn aangesloten.
(3 VIDEO 1 INPUT [25]
Hierop kunt u een ander videoapparaat aansluiten.
De ingangen bestaan uit een composietvideo-ingang
en analoge-audio-ingangen.
(4 VIDEO 2/DOCK INPUT [26]
Hierop kunt u Onkyo RI DOCK of een ander video-
apparaat aansluiten. De ingangen bestaan uit een
composietvideo-ingang en analoge-audio-ingangen.
(5 SUBWOOFER PRE OUT [18]
Gebruik deze aansluiting voor het aansluiten van
een actieve subwoofer.
(6 AC INLET [28]
Sluit hierop het bijgeleverde netsnoer aan. Het
andere uiteinde van het netsnoer moet op een stop-
contact worden aangesloten.

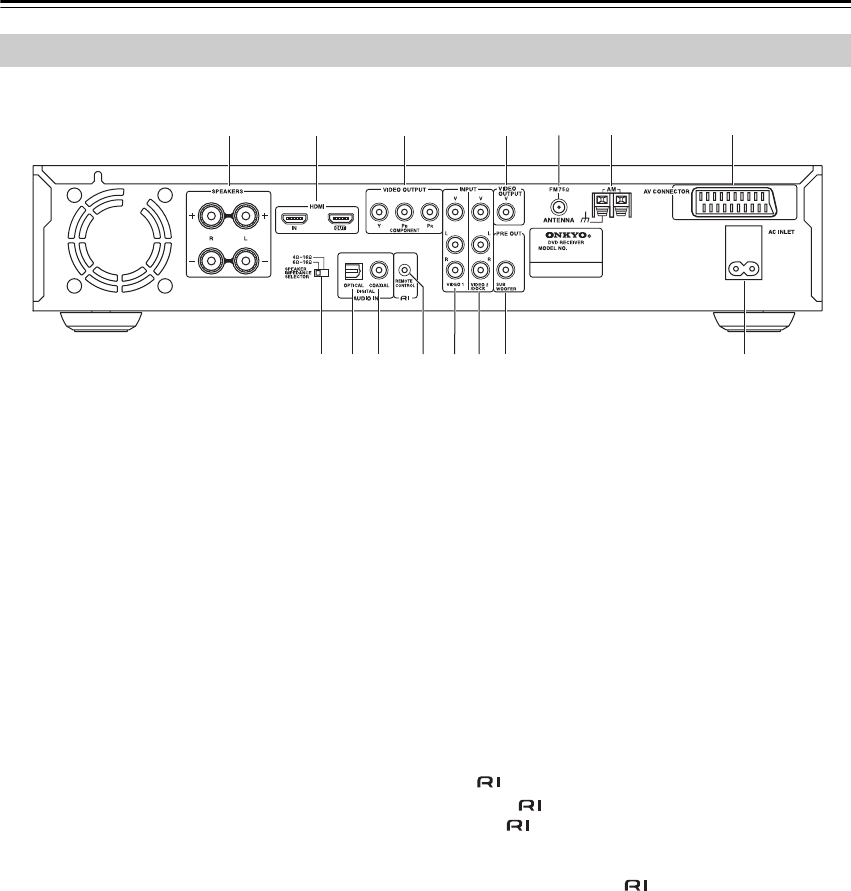

Achterpaneel




 
(4 (6

(1 (2 (3 (5
