Conexión del equipo
2
2
9
31
4

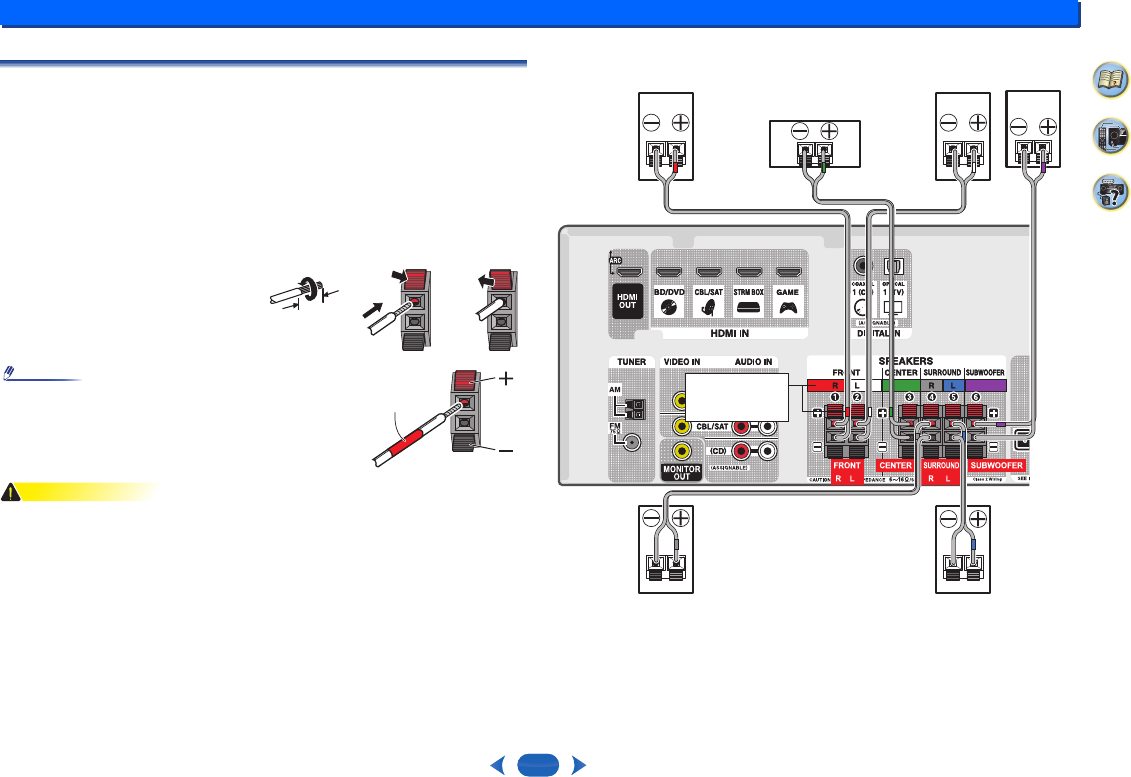

Conexión de los altavoces
El receptor puede funcionar con sólo dos altavoces estéreo (los altavoces frontales en el
diagrama), pero se recomienda utilizar al menos tres altavoces, o una configuración completa
para obtener el mejor sonido envolvente.
Asegúrese de conectar el altavoz de la derecha al terminal derecho (R) y el altavoz de la
izquierda al terminal izquierdo (L). Asegúrese también de que los terminales positivo y
negativo (+/–) del receptor coincidan con los terminales de los altavoces.
Puede utilizar los altavoces con una impedancia nominal de entre 6 Ω y 16 Ω.
Asegúrese de completar todas las conexiones antes de conectar este equipo a la fuente de
alimentación de CA.
Conexiones de cables desnudos
PRECAUCIÓN
• Por estos terminales de altavoz circula tensión ACTIVA que es PELIGROSA . Para evitar el peligro
de descargas eléctricas al conectar o desconectar los cables de altavoz, desenchufe el cable de
alimentación antes de tocar las partes de los cables que no están aisladas.
• Asegúrese de que no haya hilos expuestos del cable del altavoz en contacto con el panel trasero
mientras el equipo está encendido. Si alguno de los cables desprotegidos del altavoz tocara el
panel trasero, podría provocar un corte de corriente como medida de seguridad.
• Después de conectar las clavijas, tire suavemente de los cables para asegurarse de que
los extremos de estos están conectados de modo seguro a los terminales. Las malas
conexiones pueden crear ruidos e interrupciones de sonido.
• Si, por casualidad, los cables se salen de los terminales permitiendo que los alambres
entren en contacto entre sí, el receptor sufrirá una carga adicional excesiva. Esto podría
causar que el amplificador dejara de funcionar e incluso podría dañar el receptor.
• Cuando se use un set de altavoces conectados a un receptor, estos no podrán conseguir el efecto
estéreo normal si la polaridad (+, –) de uno de los altavoces (derecho o izquierdo) está invertida.
1 Trence los hilos expuestos del cable.
2 Empuje para abrir las pestañas e
introduzca los hilos expuestos del cable
.
3 Suelte las pestañas.
Nota
• Conecte el cable con el marcador de color
al terminal rojo (+); el cable sin color al
terminal negro (–).
12 3
12 mm
(
1
/2 plug.)
marcador
de color
Central
Sonido
envolvente
derecho
Frontal derecho
Frontal
izquierdo
Subwoofer
Sonido
envolvente
izquierdo
Compruebe si
los colores son
los mismos.
