Consigli per la
Connessione e Percorso
Segnale Video
Il ricevitore AV supporta vari formati di collegamento per
garantire la compatibilità con un'ampia gamma di
apparecchi AV. Il formato scelto dipende dai formati
supportati dagli apparecchi in uso. Utilizzare come guida la
sezione che segue.
Nota
• I menu su schermo sono visualizzati quando:
– Non vi è uscita video, o
– l'uscita video è 480p, 576p, 720p, 1080i, o 1080p.
Gli apparecchi video possono essere collegati usando uno
qualsiasi dei seguenti formati di collegamento video: video
composito, video component o HDMI; quest'ultimo
fornisce la qualità migliore.
Quando si sceglie un formato di connessione, ricordare che
il ricevitore AV non converte i formati, e che quindi
saranno emessi solo output dello stesso formato dell'input.
Gli apparecchi audio possono essere collegati usando uno
qualsiasi dei seguenti formati di collegamento audio:
analogico, ottico, coassiale o HDMI.
Nello scegliere un formato di collegamento, tenere
presente che il ricevitore AV non converte segnali di
ingresso digitali in uscite su linea analogica e viceversa.
Se sono presenti segnali in più ingressi, tali ingressi
vengono selezionati automaticamente secondo il seguente
ordine: HDMI, digitale, analogico.
*1
Dipende dall'impostazione “Audio TV Out” (➔ pagina 51).
*2
Ciò è possibile quando “Audio Return Ch” è impostato su
“Auto” (➔ pagina 52), il selettore di ingresso TV/CD è
selezionato e la TV è ARC-compatibile.
Suggerimento
• Quando viene inviato un segnale mediante HDMI ed è
selezionato un selettore di input corrispondente, l'indicatore
HDMI si illumina. Nel caso di un collegamento ottico o
coassiale, l'indicore DIGITAL si accende. Nel caso di un
collegamento analogo, gli indicatori HDMI e DIGITAL non si
accendono.
I menu su schermo vengono visualizzati solo su un
televisore collegato a HDMI OUT. Se il televisore è
collegato alle altre uscite video, utilizzare il display del
ricevitore AV quando si modificano le impostazioni.
Formati per i collegamenti video
IN
MONITOR OUT
Lettore Blu-ray Disc/DVD, ecc.
Ricevitore AV
Televisore, proiettore, ecc.
Composito
Composito
Component
Component

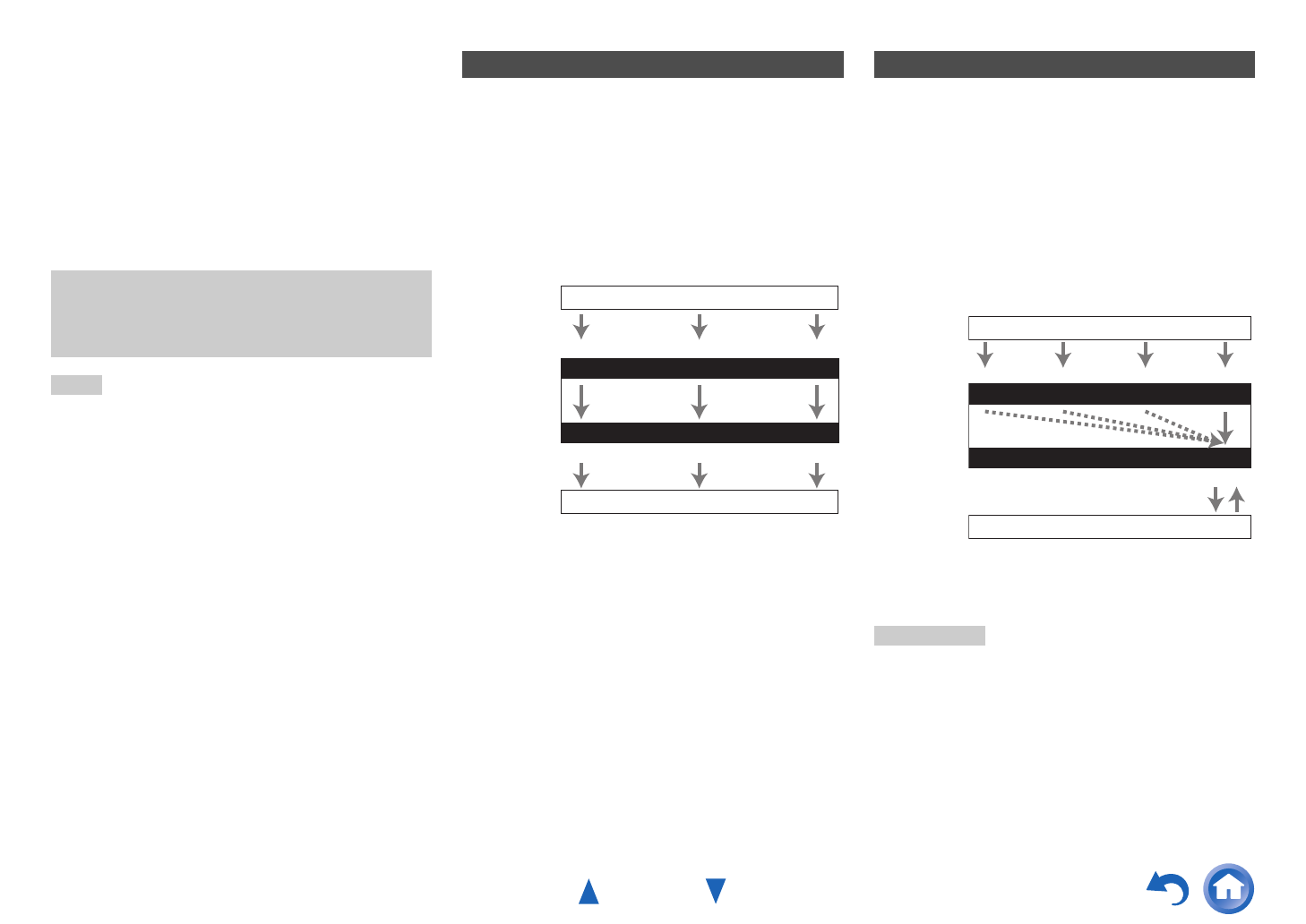

Diagramma di flusso del segnale video
HDMI
HDMI
Formati per i collegamenti audio
IN
OUT
Lettore Blu-ray Disc/DVD, ecc.
Ricevitore AV
Televisore, proiettore, ecc.
HDMICoassiale Analogico
Diagramma di flusso del segnale audio
HDMI
Ottico
*1
*1 *1
*1 *2
