Collegamenti
It-15
Collegare gli apparecchi ai jack adeguati. Le assegnazioni
di ingresso predefinite sono mostrate sotto. Vedere
“Consigli per la Connessione e Percorso Segnale Video”
per maggiori informazioni (➔ pagina 70).
✔: L'assegnazione può essere modificata (➔ pagina 44).
Nota
*1
Quando l'ingresso USB è selezionato, è possibile immettere
segnali video dal jack AUX INPUT VIDEO. I segnali video
immessi da AUX INPUT VIDEO saranno emessi dal jack
MONITOR OUT.
*2
Non collegare la porta USB del ricevitore AV alla porta USB
del computer. La musica sul computer non può essere
riprodotta tramite il ricevitore AV in questo modo.
*3
Connettere un giradischi (MM) che ha un preamplificatore
fono integrato. Se il giradischi (MM) non ce l'ha, è richiesto un
preamplificatore fono reperibile in commercio.
Se il giradischi ha una cartuccia di tipo MC (Moving Coil,
ovvero a bobina mobile), è richiesto un normale amplificatore
disponibile in commercio per testine MC o un trasformatore
MC, oltre a un preamplificatore fono. Per maggiori
informazioni, vedere il manuale del giradischi.
• La connessione D, consente di utilizzare Dolby Digital e
DTS. (Per ascoltare anche nella Zona 2, utilizzare D e
G.)
• Con la connessione G, potete ascoltare audio dagli
apparecchi esterni mentre siete in Zona 2.
• Con il collegamento G, se il lettore Blu-ray Disc/DVD
ha sia l'uscita stereo principale, sia l'uscita multicanale,
assicurarsi di collegare l'uscita stereo principale.

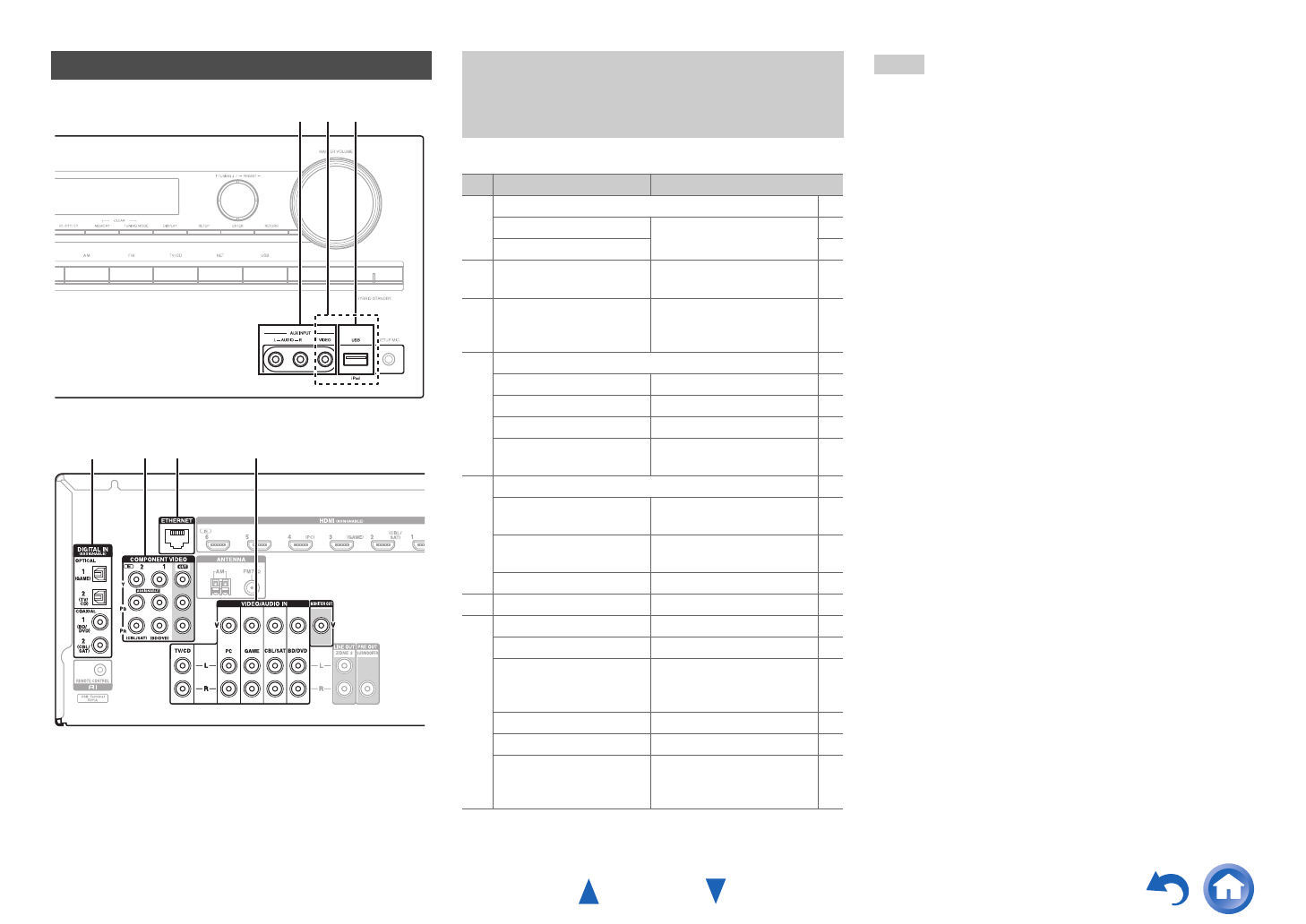

Collegamento degli apparecchi
A CB
E D G F
I menu su schermo vengono visualizzati solo su un
televisore collegato a HDMI OUT. Se il televisore è
collegato alle altre uscite video, utilizzare il display del
ricevitore AV quando si modificano le impostazioni.
No. Jack/Porta Apparecchi
A
AUX INPUT
VIDEO Videocamera o dispositivi
affini
AUDIO L/R
B
USB, AUX INPUT
VIDEO
*1
iPod/iPhone (riproduzione
video)
C
USB
*2
iPod/iPhone, lettore MP3,
supporto di memoria flash
USB
D
DIGITAL IN
OPTICAL 1 (GAME) Console giochi ✔
OPTICAL 2 (TV/CD) Televisore, lettore CD ✔
COAXIAL 1 (BD/DVD) Lettore Blu-ray Disc/DVD ✔
COAXIAL 2 (CBL/SAT)
Decoder via cavo/satellitare,
dock RI, ecc.
✔
E
COMPONENT VIDEO
IN 1 (BD/DVD) Lettore Blu-ray Disc/DVD,
dock RI
✔
IN 2 (CBL/SAT)
Decoder via cavo/satellitare,
dock RI, ecc.
✔
OUT Televisore, proiettore, ecc.
F
ETHERNET Router
G
MONITOR OUT Televisore, proiettore, ecc.
BD/DVD IN Lettore Blu-ray Disc/DVD
CBL/SAT IN Ricevitore/cavo via
satellite via cavo, decoder,
ecc.
GAME IN Console giochi, dock RI
PC IN Personal computer
TV/CD IN Televisore, lettore CD,
mangianastri, MD, CD-R,
giradischi
*3
, RI dock
