Collegamenti
It-13

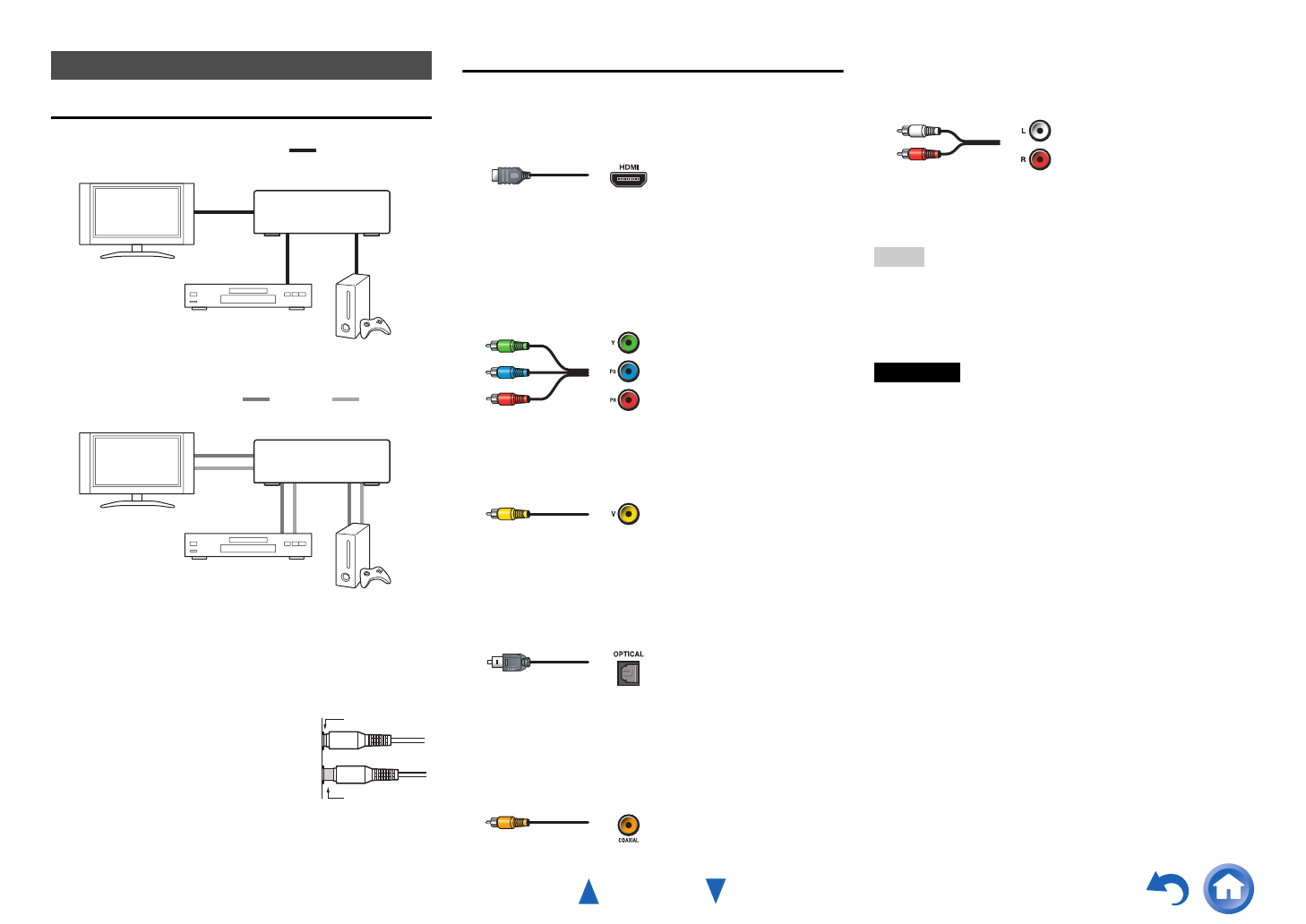

Connessione degli apparecchi AV
a
• Prima di effettuare i collegamenti AV, leggere i manuali
forniti con gli apparecchi AV.
• Non collegare il cavo di alimentazione fino a quando tutti
i collegamenti AV non sono stati eseguiti e verificati.
•
Inserire a fondo gli spinotti in modo da
creare collegamenti saldi (i
collegamenti allentati possono causare
disturbi o problemi di funzionamento).
• Per evitare interferenze, tenere i cavi
audio e video lontani da quelli di
alimentazione e dei diffusori.
Cavi e jack AV
■ HDMI
I collegamenti HDMI possono trasmettere video e audio
digitali.
■ Video component
Il sistema video component separa il segnale di luminanza
(Y) da quelli di differenza di colore (P
B, PR), fornendo la
massima qualità di immagine (alcuni produttori di
televisori indicano le prese video component in modo
leggermente diverso).
■ Video composito
Il sistema video composito è in genere utilizzato per
televisori, lettori DVD e altre apparecchiature video.
■ Audio digitale ottico
I collegamenti digitali ottici consentono di ottenere il
meglio dal suono digitale come PCM
*1
, Dolby Digital o
DTS. La qualità audio è uguale a quella disponibile con
l'interfaccia coassiale.
■ Audio digitale coassiale
I collegamenti digitali coassiali consentono di ottenere il
meglio dal suono digitale come PCM
*1
, Dolby Digital o
DTS. La qualità audio è uguale a quella disponibile con
l'interfaccia ottica.
■ Cavo audio analogico (RCA)
I collegamenti audio analogici (RCA) trasmettono audio
analogico.
*1
Per i segnali PCM sono supportate velocità di campionamento
di 32/44,1/48/88,2/96 kHz. Con i collegamenti HDMI, sono
supportate anche le velocità 176,4 e 192 kHz.
Nota
• Il ricevitore AV non supporta le prese SCART.
• I jack ottici digitali del ricevitore AV sono dotati di coperchi del
tipo con protezione che si aprono quando viene inserito uno
spinotto ottico e si chiudono quando lo spinotto viene rimosso.
Inserire a fondo gli spinotti.
Attenzione
• Per evitare di danneggiare la protezione, tenere diritto lo
spinotto ottico durante l'inserimento e la rimozione.
Informazioni sui collegamenti AV
cavo HDMI
Altri cavi
: Video e audio
: Video
Console per
giochi
Blu-ray Disc/
Lettore DVD
Televisore, proiettore, ecc.
ricevitore AV
Televisore, proiettore, ecc.
ricevitore AV
Console per
giochi
Blu-ray Disc/
Lettore DVD
: Audio
Giusto!
Sbagliato!
Verde
Blu
Rosso
Giallo
Arancione
Y
P
B
PR
Bianco
Rosso
