Operation Manual

It-11

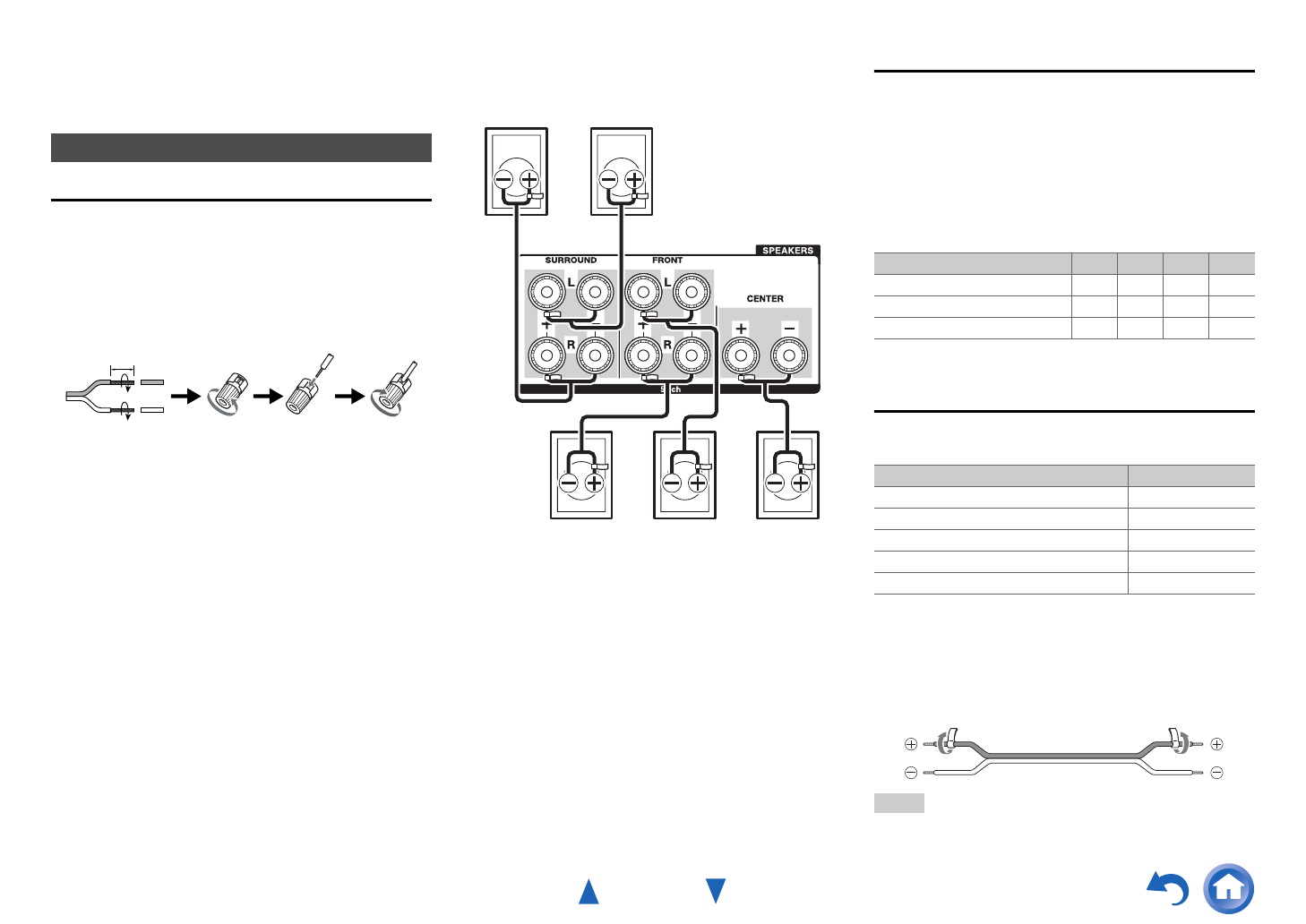

Collegamenti
Collegamento del
Ricevitore AV
Collegamento dei cavi dei diffusori
L'illustrazione che segue mostra le modalità di
collegamento dei diffusori a ciascuna coppia di terminali.
■ Terminali diffusore di tipo a vite
Rimuovere da 12 a 15 mm circa di rivestimento isolante
dalle estremità dei cavi dei diffusori e attorcigliare
saldamente la parte scoperta dei fili, come mostrato.
Configurazione dei diffusori
La tabella che segue indica i canali da utilizzare in
funzione del numero di diffusori disponibili.
A prescindere dal numero di diffusori utilizzati, per
ottenere bassi davvero potenti e corposi si consiglia l'uso di
un subwoofer attivo.
Per ottenere il massimo delle prestazioni dal sistema
sonoro surround, è necessario effettuare le impostazioni dei
diffusori automaticamente (➔ pagina 29) o manualmente
(➔ pagina 45).
Applicazione delle etichette per i cavi dei
diffusori
I terminali del diffusore hanno un codice cromatico a scopo
di identificazione.
Anche le etichette per i cavi dei diffusori sono colorate
secondo il medesimo codice ed è necessario applicarle al
lato positivo (+) del cavo di ciascun diffusore
conformemente alla tabella precedente. A questo punto
occorre semplicemente abbinare il colore di ciascuna
etichetta al terminale del diffusore corrispondente.
Nota
• Con il Sistema Home Theater, non vengono fornite le etichette
per il cavo del diffusore.
Collegamento dei diffusori
Da 12 a 15 mm
Centrale
Surround
destro
Anteriore
destro
Surround
sinistro
Anteriore
sinistro
Numero di diffusori 2 3 4 5
Diffusori anteriori ✔✔✔✔
Diffusore centrale ✔✔
Diffusori di surround ✔✔
Diffusore Colore
Anteriore sinistro Bianco
Anteriore destro Rosso
Centrale Verde
Surround sinistro Blu
Surround destro Grigio
