Operation Manual

Sv-7
Frontpanelen & bakpanelen—Fortsättning
A Jordningsskruv
Denna skruv är till för anslutning av jordledningen
från en skivspelare.
B SPEAKERS A
Dessa utgångar är till för anslutning av
högtalargrupp A.
C SPEAKERS B
Dessa utgångar är till för anslutning av
högtalargrupp B.
D AC OUTLETS
Dessa utgångar kan användas för att försörja med
ström en annan audiokomponent. Typen av nätuttag
varierar beroende på var A-9355/A-9155 är köpt.
E Nätsladd
Efter alla anslutningar, koppla in nätkabeln till ett
vanligt nätuttag.
F PHONO (MM) ingång
En analog skivspelare med en pickup med rörlig
magnet kan anslutas till denna ingång.
G CD ingång
Analoga ljudutgångar på en CD-spelare kan
anslutas till denna ingång.
H TUNER ingång
Analoga ljudutgångar på en tuner kan anslutas till
denna ingång.
I TAPE IN/OUT
Använd dessa analoga audioin- och utgångar till att
ansluta ett kassettdäck med analog audiout- och
ingång.
J (A-9355) LINE/MD IN/OUT
(A-9155) LINE/DOCK IN/OUT
Använd dessa analoga audioin- och utgångar till att
ansluta en komponent med analog audiout- och
ingång. (MD inspelare, TV, RI Docka, osv.)
K DOCK IN (bara A-9355)
Använ denna analoga audioingång till att ansluta en
komponent med analog audioutgång (RI-docka,
etc.).
L REMOTE CONTROL -kontakter
A-9355 har två kontakter och A-9155 har en. Dessa
(Remote Interactive) kontakter kan anslutas till
-kontakterna på dina andra Onkyo komponenter
för interaktiv fjärrstyrning. På det här sättet kan alla
komponenter manövreras via A-9355/A-9155s
fjärrkontroll. För att använda , måste du utföra
en analog ljudanslutning mellan A-9355/A-9155
och varje komponent.

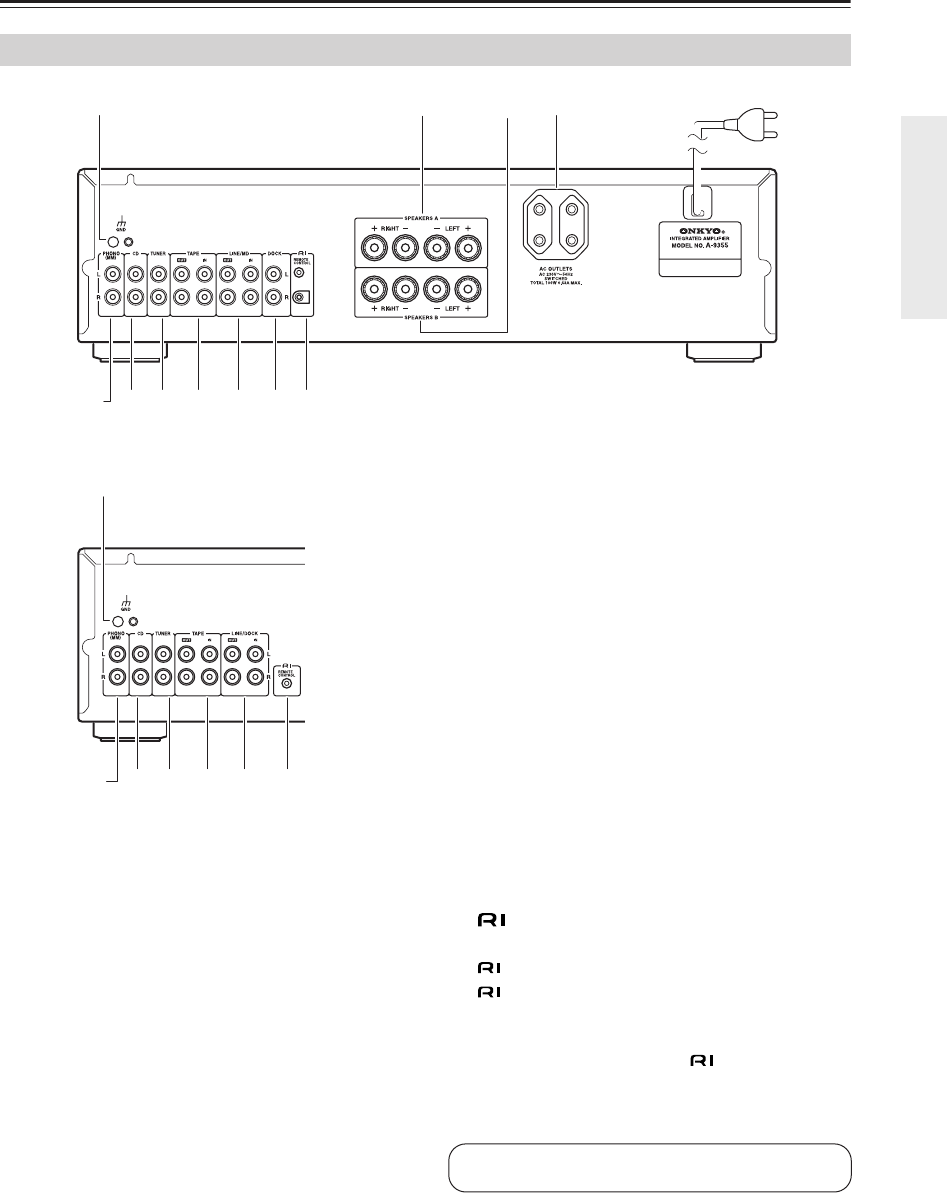

Bakpanelen
1 43
2
879JK6
5
L
** *
*
A-9355
* Märk att kontakternas form och antal kan variera beroende på
produktnumret och/eller landet som produkten kommer att marknadsföras i.
Bilden ovan visar en europeisk modell.
8796JL
*
1
A-9155
Se sidor 10–14 angående anslutningar.
