Operation Manual

De-10
Anschließen des A-9355/A-9155
Vorsicht beim Anschließen der Boxen
An den A-9355/A-9155 lassen sich ein oder zwei
Boxengruppen (A und B) anschließen. Diese können
entweder separat oder gleichzeitig verwendet werden.
Für beide Boxengruppen A und B müssen jeweils linker
und rechter Kanal paarweise angeschlossen werden.
•Wenn für die gleichzeitige Klangausgabe zwei
Boxenpaare an die Anschlüsse A und B angeschlossen
werden, verwenden Sie ausschließlich Boxen mit einer
Impedanz zwischen 8 ohm und 16 ohm. Wenn Sie
Boxen mit einer geringeren Impedanz verwenden und
den A-9355/A-9155 über längere Zeit mit hoher
Lautstärke betreiben, spricht u.U. die integrierte
Schutzschaltung an.
• Bei Verwendung von Boxen mit einer Impedanz
zwischen 4 ohm und 8 ohm, diese entweder an den
Anschluss A ODER den Anschluss B anschließen, oder
andernfalls nicht beide Boxenpaare gleichzeitig für die
Klangausgabe anschließen.
• Lösen Sie vor Herstellen der Verbindungen den
Netzanschluss.
• Lesen Sie sich die Hinweise in der
Bedienungsanleitung der Boxen durch.
• Achten Sie genau auf die richtige Polung der
Lautsprecherkabel. Will heißen: Verbinden Sie den
Pluspol (+) eines Anschlusses mit dem Pluspol (+) der
Box und den Minuspol (–) eines Anschlusses mit dem
Minuspol (–) der Box. Bei vertauschter Polarität tritt
eine Phasendrehung auf, welche zu einem
unnatürlichen Klangergebnis führt.
• Unnötig lange oder sehr dünne Lautsprecherkabel
können die Klangqualität beeinträchtigen und sollten
daher vermieden werden.
•Vermeiden Sie außerdem
Kurzschlüsse des Plus- und
Minuspols. Achten Sie außerdem
darauf, dass die Kabeldrähte
nicht die Rückseite des Geräts
berühren. Andernfalls könnte der
A-9355/A-9155 beschädigt
werden.
•Verbinden Sie nicht mehr als ein Kabel mit jedem
Boxenanschluss. Andernfalls könnte der
A-9355/A-9155 beschädigt werden.
•Verbinden Sie jeden Lautsprecher nur jeweils mit
einem Klemmenpaar.

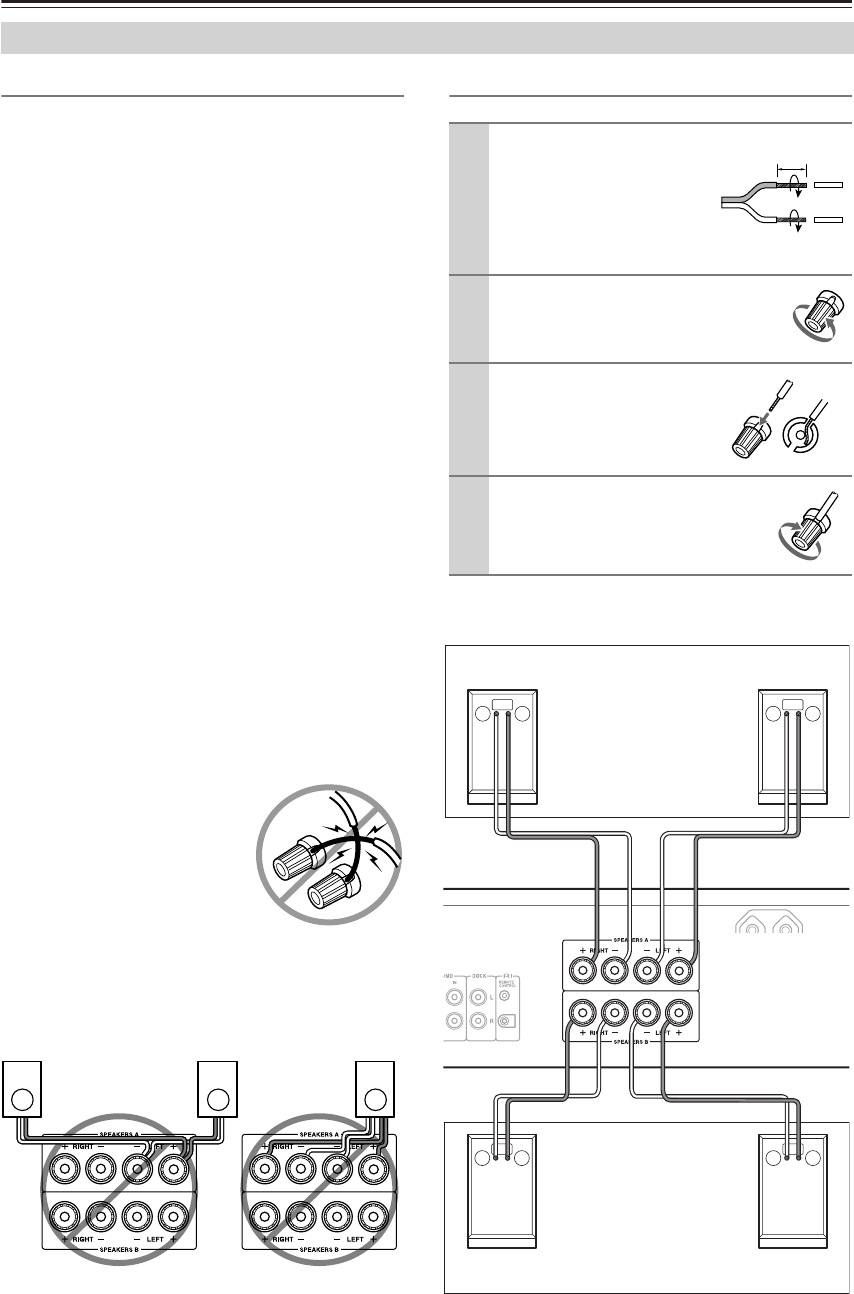

Anschließen der Lautsprecherkabel
Die nachfolgende Abbildung zeigt, welche Boxen an
welche Klemmenpaare anzuschließen sind.
Anschließen der Boxen
1
Entfernen Sie 15 mm des
Kabelmantels an beiden
Enden der
Lautsprecherkabel und
verdrillen Sie die Adern
so fest wie möglich (siehe Abb.).
2
Drehen Sie die Schraubklemme
los.
3
Schieben Sie die Ader
so weit wie möglich ein.
4
Drehen Sie die Schraubklemme
wieder fest.
15 mm
(5/8")
+–
+– +–
+–
A-9355
Boxengruppe A
Linke
Box
Rechte
Box
Boxengruppe B
Linke
Box
Rechte
Box
Die Abbildung zeigt den
A-9355; sie gilt aber auch
für den A-9155. Gehen
Sie daher zum Ausführen
der Anschlüsse in
gleicher Weise vor.
