User manual

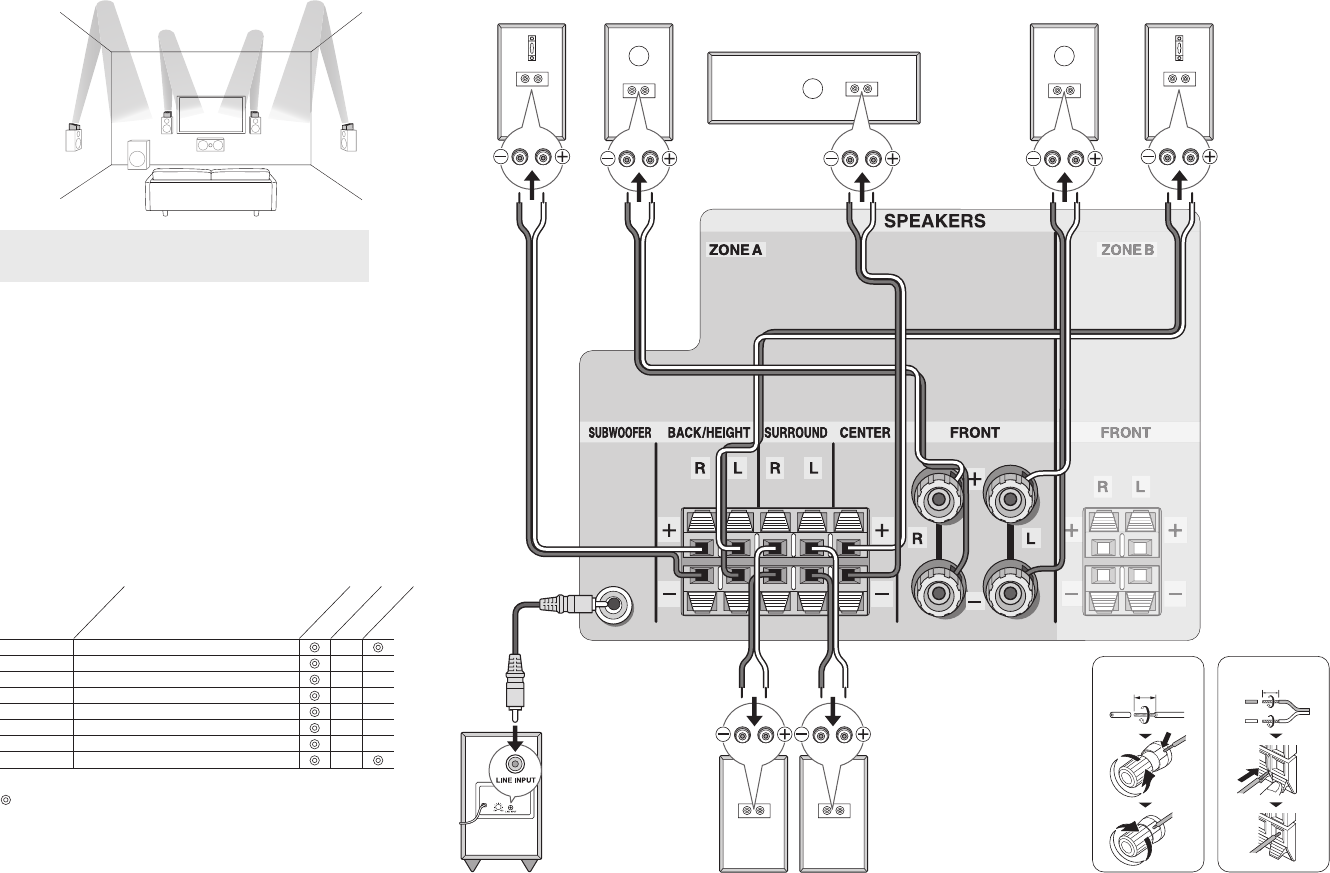

Étape 1 : Connexions
Fr-8
'
Caisson de basse
avec amplificateur
de puissance
intégré
&
Surround D
8FH
Droite arrière
Ou droite hautes
79G
Gauche arrière
Ou gauche hautes
%
Surround G
$
Centre
1/2˝-5/8˝
(12-15 mm)
3/8˝-1/2˝
(10-12 mm)
#
Avant D
"
Avant G
Une configuration
d'enceinte ne
comportant qu'une
seule enceinte
arrière n'est pas
prise en charge.
Utilisation d'enceintes Dolby Activé
g
i
h
j
g h
Enceintes Dolby Activé (Avant)
i j
Enceintes Dolby Activé (Surround)
Une enceinte Dolby Activé est spécialement conçue pour
être utilisée comme enceinte en hauteur. Il y a deux types
d'enceintes Dolby Activé; l'un est conçu pour être posé sur les
autres enceintes comme les enceintes avant et les enceintes
surround, tandis que l'autre est conçu pour être intégré aux
enceintes normales. Les enceintes Dolby Activé placées avec
leur diaphragmes vers le plafond créent plus d'effet en mode
d'écoute Dolby Atmos et Dolby Syrround en fournissant des
sons en écho sur le plafond. Vous pouvez sélectionner gh,
ou ij sur l'appareil. Pour le raccordement à l'appareil, utilisez
les bornes SPEAKERS BACK/HEIGHT.
Pour lire en Dolby Atmos, les enceintes nécessaires dépendent
de la manière dont vous avez configuré vos enceintes arrière
ou vos enceintes en hauteur. Ce qui suit montre les diverses
combinaisons d'enceintes.
1 Arrière

2 Avant Hautes
 
3 Arrière Hautes
 
4 Supérieure avant
 
5 Supérieure centre
 
6 Supérieure arrière
 
7 Enceinte Dolby Activé (Avant)
 
8 Enceinte Dolby Activé (Surround)

Modèle de
raccordement
Avant
Centre
Surround
Arrière ou Hautes
Nécessaire  Optionnel  Le branchement à un caisson de basses
est optionnel.
