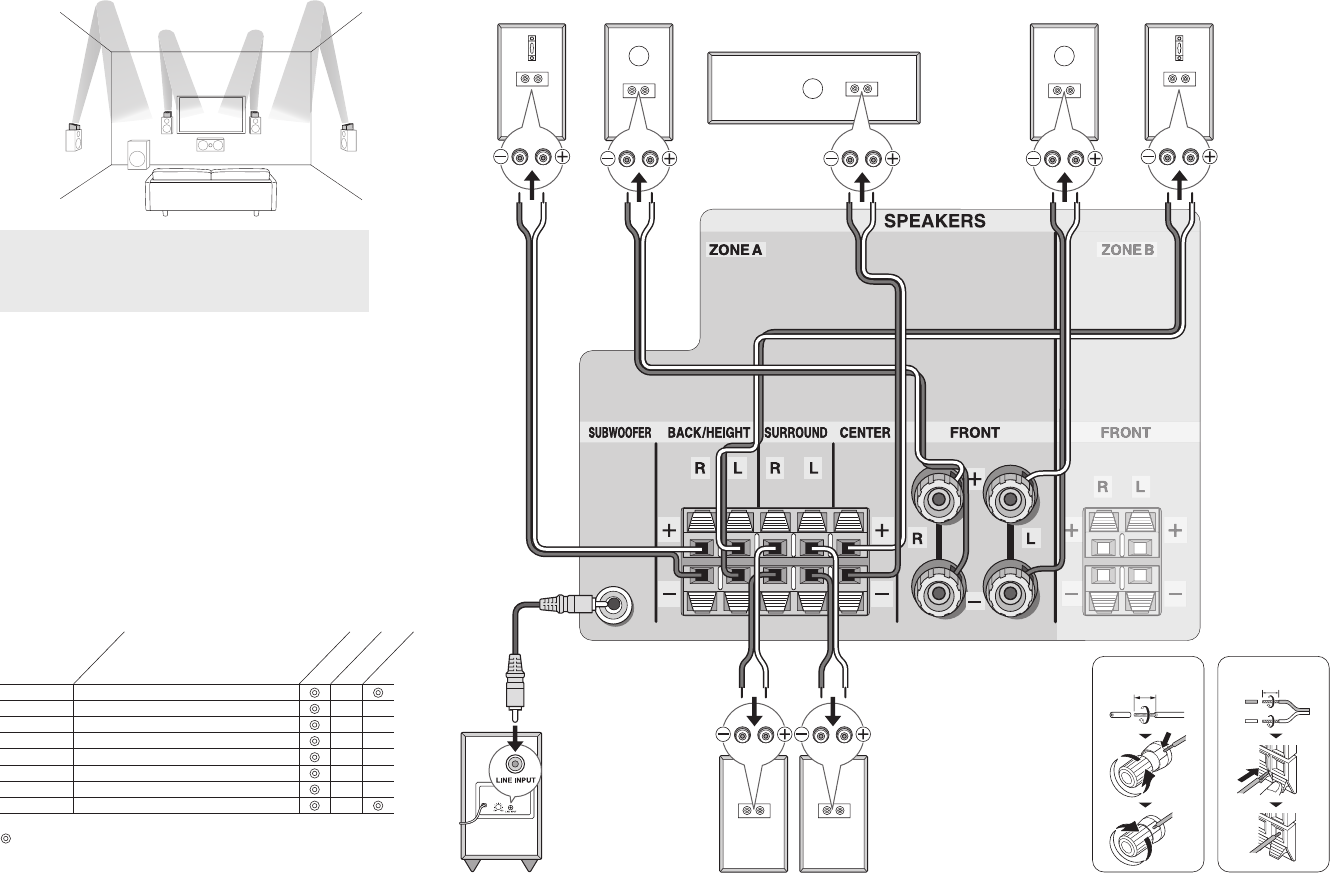

Paso 1: Conexiones
Es-8
'
Subwoofer con
amplificador
de potencia
incorporado
&
Envolvente R
8FH
Trasero derecho
o alto derecho
79G
Trasero izquierdo
o alto izquierdo
%
Envolvente L
$
Centro
1/2˝-5/8˝
(12-15 mm)
3/8˝-1/2˝
(10-12 mm)
#
Frontal R
"
Frontal L
No es posible una
configuración de
altavoces en la que
solo haya un altavoz
trasero conectado.
Utilización de altavoces habilitados con Dolby
g
i
h
j
g h
Altavoces habilitados con Dolby
(Delanteros)
i j
Altavoces habilitados con Dolby
(Envolventes)
Un altavoz habilitado con Dolby está especialmente
diseñado para ser usado como altavoz alto. Hay dos tipos
de altavoces habilitados con Dolby, unos están diseñados
para ser colocados encima de otros altavoces, como los
altavoces frontales y envolventes, y los otros están diseñados
para integrarse con los altavoces normales. Los altavoces
habilitados con Dolby colocados con sus diafragmas
orientados hacia el techo, crean un mayor efecto en los modos
de audición Dolby Atmos y Dolby Surround, proporcionando
sonidos que rebotan en el techo. Puede seleccionar gh o
ij en la unidad. Para la conexión con la unidad, use los
terminales SPEAKERS BACK/HEIGHT.
Para la reproducción Dolby Atmos, los altavoces requeridos
dependen de cómo haya configurado sus altavoces traseros o
altavoces altos. A continuación se muestran combinaciones de
altavoces.
1 Detrás

2 Alto delantero
 
3 Trasero alto
 
4 Delantero superior
 
5 Medio superior
 
6 Trasero superior
 
7 Altavoz habilitado con Dolby (Delantero)
 
8 Altavoz habilitado con Dolby (Envolvente)

Patrón de
conexión
Delantero
Centro
Envolvente
Trasero o alto
Necesario  Opcional  La conexión de un subwoofer es opcional.
