Quick Start Guide

Het schrijven van een programma
OMRON
pagina 12 Snelle start instructie
instellingen (voor dit programma) een PLC gevonden wordt. Wordt de PLC niet onder
deze instellingen gevonden dan moeten de communicatie instellingen gecontroleerd
worden.
Instellen communicatie
In de Project workspace staat de PLC. Door hier op te dubbelklikken, opent het
Change PLC venster. Bij Network Type is in te geven op welke manier er wordt
gecommuniceerd. En met de knop Settings daarnaast zijn de poort instellingen te
maken.

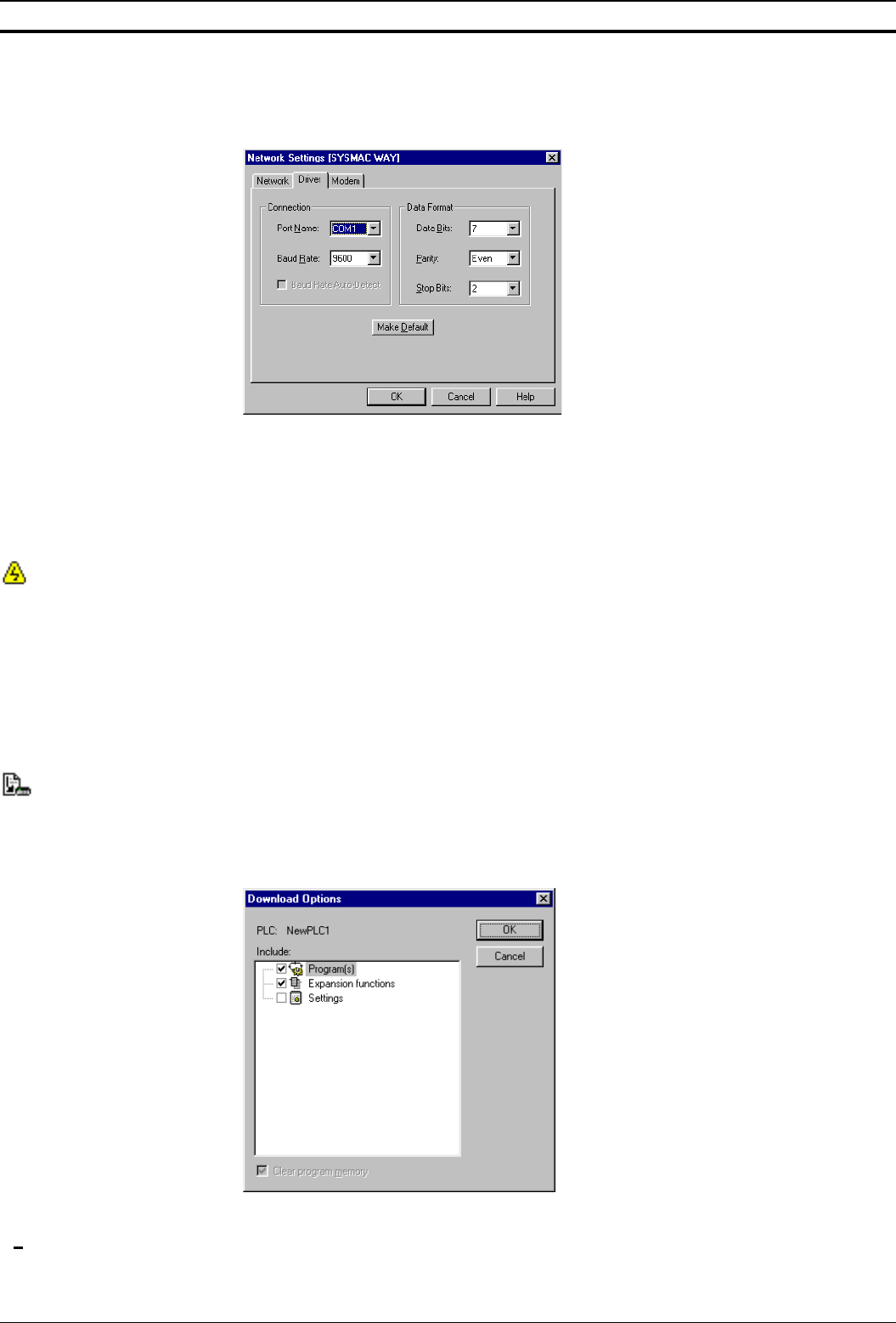

Standaard instelling
De standaard instelling voor OMRON PLC’s is SYSMAC WAY, 9600 Baud, 1 start-, 7
data-, 2 stopbits en even parity. Als dit ingesteld is, kan dit met OK bevestigd worden.
Verbinden met PLC
Door Work Online in het menu PLC te kiezen, kan verbinding met de PLC gemaakt
worden. Dit kan ook door met de rechtermuistoets op de betreffende PLC in de
project workspace te klikken en dan Work Online te selecteren of het Work Online
icoon te gebruiken in de knoppenbalk.
Verkeerde PLC gekozen
Wanneer Cx-Programmer detecteert dat er een ander type PLC aan de RS232 poort
hangt dan ingesteld is, dan wordt een melding “The connected PLC type xxxxx does
not match the project’s PLC type yyyyy Cannot continue” gegenereerd in een venster.
3.3.1 Het downloaden van een programma.
Wanneer de PLC on-line is kan het programma gedownload worden. Dit gebeurt met
de optie Transfer in het pull-down menu PLC of met de rechtermuistoets op de
betreffende PLC in de project workspace te klikken en dan Transfer te selecteren of
met het icoon Transfer to PLC. Voor het downloaden moeten eerst enkele opties
ingesteld worden.
Programs
Is het ladderprogramma.
Expansion functies
Zijn de uitbreidingsfuncties van de PLC aangepast dan moeten deze naar de PLC
verstuurd worden.
Settings
Dit zijn de instellingen van de CPU en behoeven niet altijd meegezonden te worden.
Alleen als hierin wijzigingen zijn aangebracht en deze zijn nog niet naar de PLC
