Het schrijven van een programma
Snelle start instructie pagina 11
Name or Address
Op het veld Name or address kan het adres van het eerste contact (dit is 0.00 of 0)
ingevoerd worden. Na het invoeren van het adres kan met de enter toets het eerste
contact op het scherm geplaatst worden.
Plaatsen output
De output achter het contact wordt op dezelfde manier getekend. Voor het selecteren
van een output wordt de O gebruikt. Uitgangen moeten direct aansluitend aan de
voorwaarde geplaatst worden. In principe geldt dit voor alle instructies die op het
scherm geplaatst kunnen worden. Het openlaten van lijnen op het scherm is
toegestaan, maar zullen door de compiler als fout worden aangemerkt.
Test van het programma
Is het eerste netwerk ingevoerd dan zal, als er naar het volgende netwerk wordt
gegaan en het netwerk correct is, de busbar niet meer rood zijn.
Met het toetsenbord kan met Shift+R of R een nieuw netwerk respectievelijk boven of
onder het huidige gemaakt worden.
3.2.2 Horizontale en verticale lijnen
Verticaal
In de te programmeren netwerken komen horizontale en verticale lijnen voor. De
verticale lijn wordt getekend met de V. Deze verticale lijn wordt op het scherm
getekend aan het begin van de cursor van boven naar beneden. Voor het verwijderen
van een verticale lijn kan er een zelfde lijn over de bestaande heen getekend worden.
Met Shift+V wordt een zelfde verticale lijn getekend maar dan naar boven.
Horizontaal
Horizontale lijnen worden getekend met de H. Een horizontale lijn wordt op het
scherm getekend op de plaats van de cursor. Horizontale lijnen worden verwijderd
door er een horizontale lijn overheen te tekenen.
3.2.3 Instructies
In het tweede netwerk wordt een TIM instructie geplaatst. Instructies worden
geprogrammeerd met de knop I(i) op het toetsenbord. In SYSWIN hebben timers en
counters een eigen knop in de knoppenbalk. In Cx-Programmer is dit niet het geval.

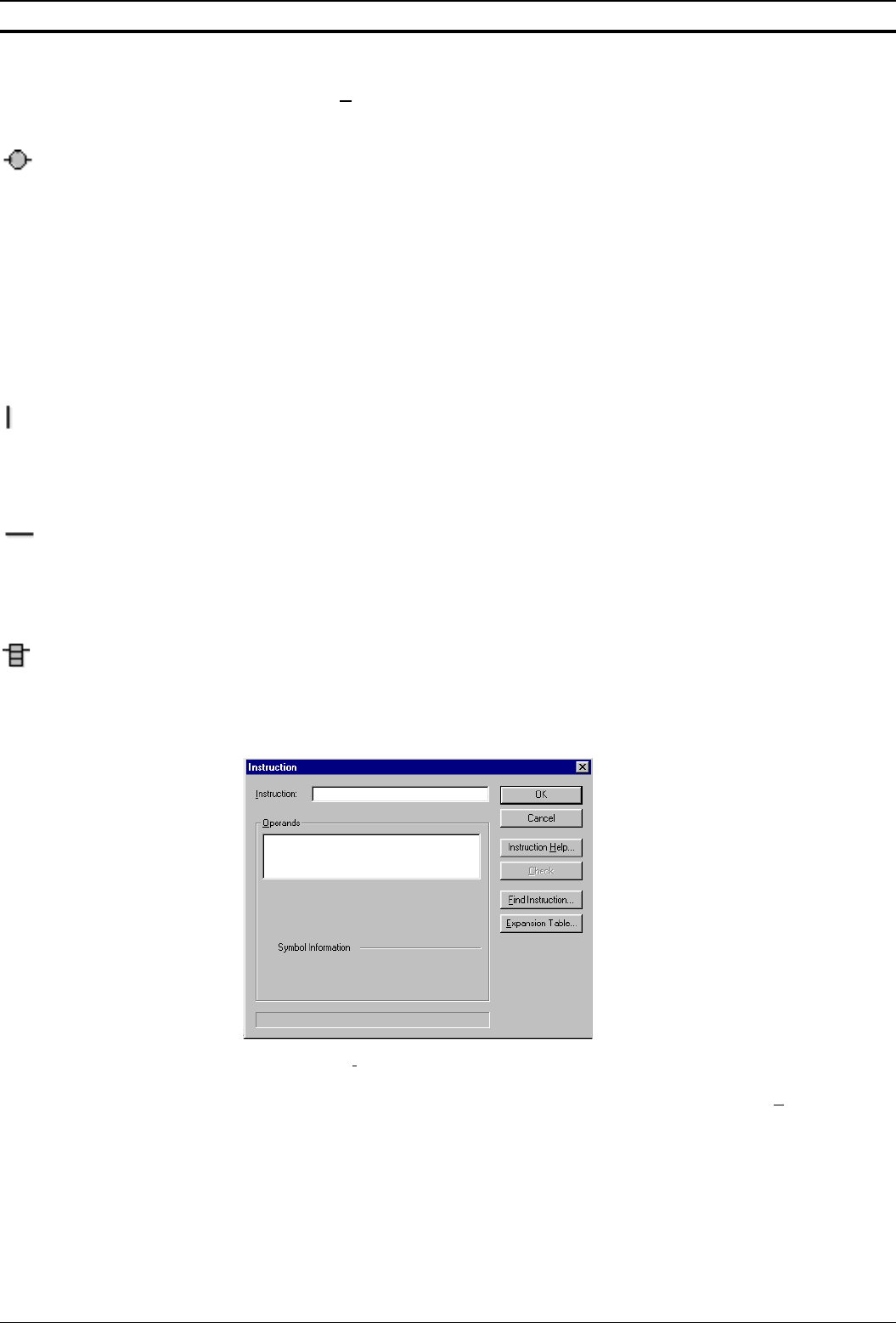

Timers en counters worden ook als Instructie geprogrammeerd. Na invoer van de I
verschijnt het volgende venster.
Invoeren van een functie
Op het veld Instruction kan het nummer of de naam van de gewenste functie
ingevoerd worden. Voor de timer instructie is dit de tekst TIM. Indien de naam of het
nummer van de functie niet bekend is kan de functie via de knop Find Instruction
opgezocht worden. Na het selecteren van de gewenste functie moeten de aanwezige
operands ingevuld worden.
3.3 Work Online
Nadat het programma is ingevoerd moet het naar de PLC gestuurd worden. Dit heet
downloaden. Voor er met het downloaden begonnen kan worden moet eerst
gecontroleerd worden of de communicatie goed staat ingesteld.
Work Online
Dit kan in eerste instantie gebeuren door in het menu PLC de optie Work Online uit te
voeren. Op dat moment wordt gecontroleerd of er onder de laatst gebruikte
