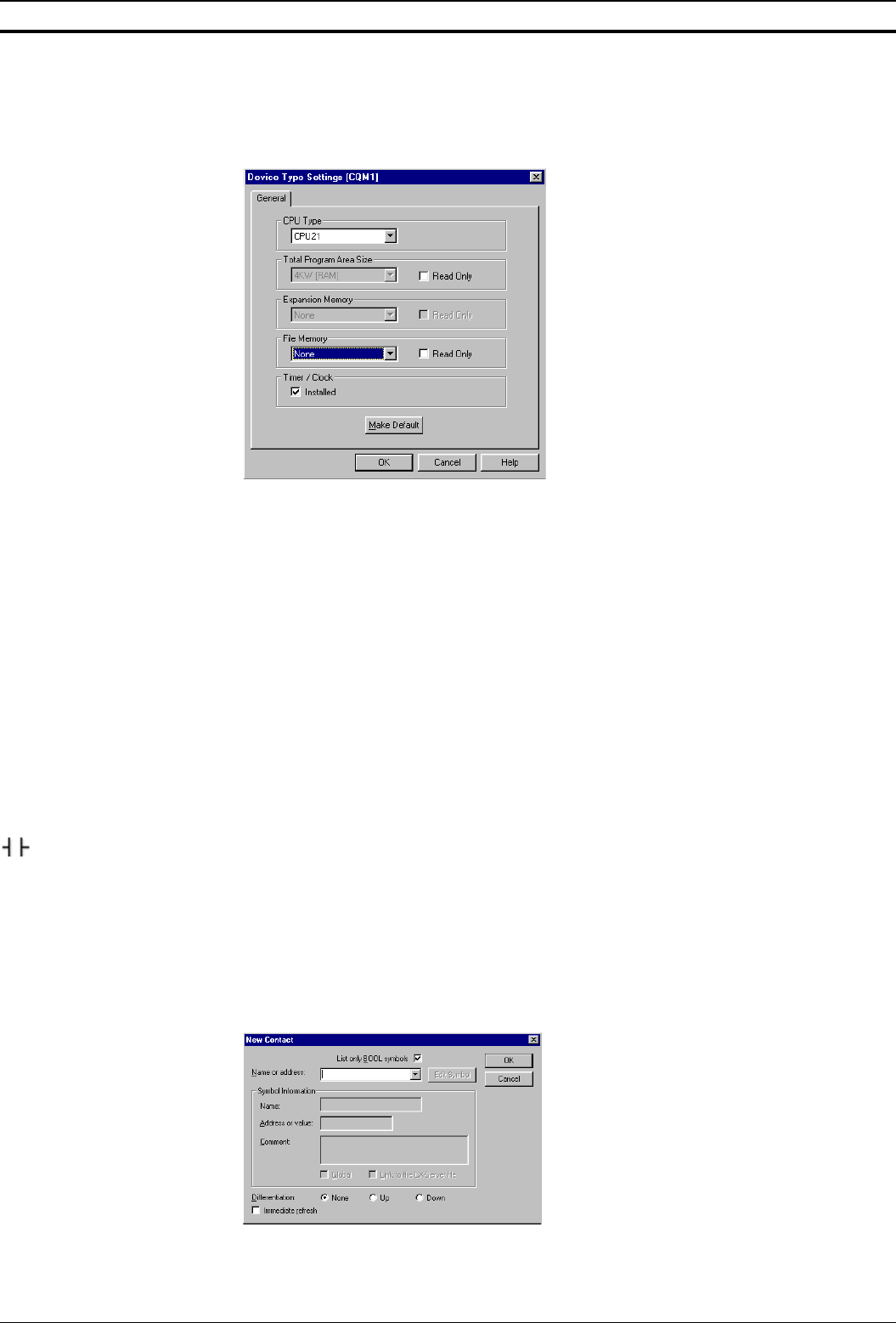

keuze wordt een volgende venster geopend. In dit venster moet het exacte PLC type
dat geprogrammeerd gaat worden vastgelegd. In SYSWIN kon verbinding met de PLC
worden gemaakt als de geselecteerde PLC en de aanwezige PLC niet overeen
kwamen. In Cx-Programmer is dit niet mogelijk.
Bij het opslaan van een programma worden de gekozen instellingen bij het project
opgeslagen. De keuzen hoeven dus maar één keer gemaakt te worden. Natuurlijk is
het mogelijk om de gemaakte instellingen naderhand te veranderen. Dit wordt gedaan
door in de project workspace met de rechter muisknop op de CPU icoon te klikken en
de optie change te kiezen.
Aanmaken netwerk
Na het starten van een nieuw project is er maar één (leeg) netwerk aanwezig. Het
voorbeeldprogramma bestaat uit vijf netwerken. Het is mogelijk om voor het
programmeren begint eerst nieuwe netwerken aan te maken, maar Cx-Programmer
maakt automatisch een nieuw netwerk aan, als in het onderste netwerk gewerkt
wordt. Het is alleen noodzakelijk om netwerken toe te voegen als deze worden
tussengevoegd.
3.2.1 Het invoeren van contacten en uitgangen
Muis/Toetsenbord
In deze handleiding zal zoveel mogelijk gebruik gemaakt worden van het toetsenbord.
In de kantlijn van de tekst wordt meestal de tekening getoond die op de knop staat
waarmee met de muis hetzelfde effect verkregen kan worden.
Wordt het eerste contact met het toetsenbord ingevoerd dan moet eerst de cursor
links tegen de “busbar” geplaatst worden. Na het bedienen van C en het invoeren van
het contactnummer zal het contact op de locatie van de cursor op het scherm
geplaatst worden.
Voor het plaatsen van een contact op het scherm met de muis moet op de
instructiebalk de knop met het contact geklikt worden. Het eerste contact van het
netwerk moet aan de buslijn geplaatst worden. Om een contact op het scherm te
plaatsen moet op de locatie waar het contact moet komen een klik met de muis
gegeven worden. Hierna verschijnt er een nieuw venster in het scherm.
In plaats van de knoppen OK en Cancel kunnen de toetsen enter (OK) en escape
(Cancel) van het keyboard gebruikt worden.
