Indicateur de température K3MA-L K-51

Indicateur de

tableau

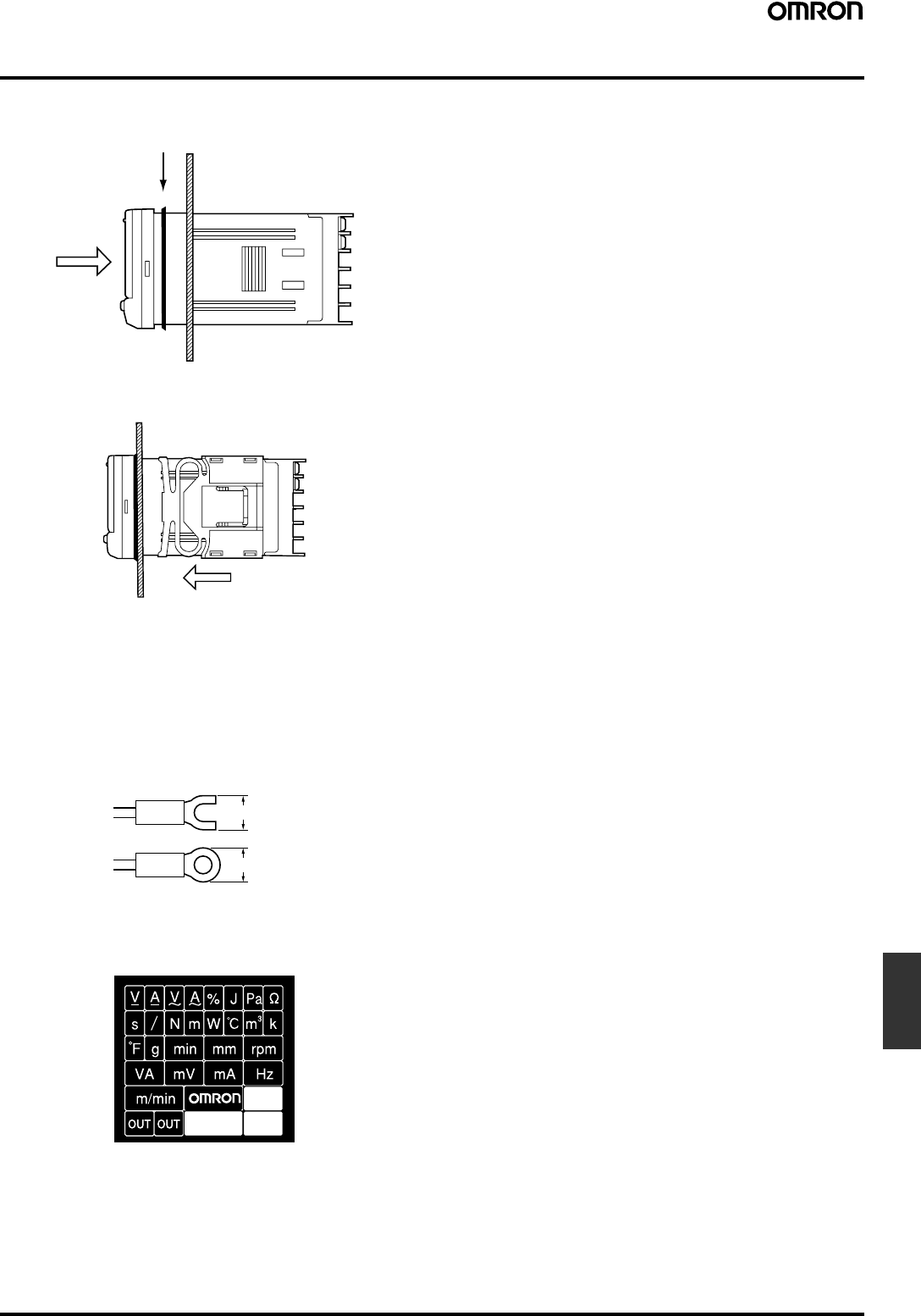

Installation

1. Insérez le K3MA-L dans le trou de découpe du panneau.

2. Pour étanchéifier l'installation, montez le joint en caoutchouc sur

le corps du K3MA-L.

3. Insérez l'adaptateur dans les rainures situées à droite et à

gauche du boîtier arrière, puis appuyez jusqu'à ce qu'il touche le

panneau pour fixer le K3MA-L.

■ Précautions de câblage

• Utilisez des bornes serties.

• Serrez les vis de borne selon un couple d'environ 0,5 N⋅m.

• Pour éviter l'influence des parasites, éloignez les lignes de signaux

des lignes électriques.

■ Câblage

• Utilisez les bornes serties M3 suivantes.

■ Etiquettes d'unités (fournies)

• Les étiquettes d'unités ne sont pas collées sur le K3MA-L.

Sélectionnez les étiquettes désirées sur la fiche fournie.

Note : Pour les échelles et les jauges, utilisez les étiquettes d'unités

spécifiées par les lois et les réglementations concernées.

5,8 mm max.
