Indicateur de température K3MA-L K-49
Indicateur de
tableau
Nomenclature
Nom Fonctions
1. Afficheur principal Affiche les valeurs actuelles, les paramètres et les valeurs de consigne.
2. Voyants
de fonc-
tionne-
ment:
1 Allumé lorsque la sortie 1 est à ON.
SV Allumé lors de l'affichage ou de la modification d'une valeur de consigne.
Max Allumé lorsque l'afficheur principal indique la valeur MAX.
Min Allumé lorsque l'afficheur principal indique la valeur MIN.
3. Voyant de niveau Affiche le niveau auquel se trouve actuellement le K3MA-L (voir détails ci-dessous).
4. Touche MAX/MIN Permet d'afficher les valeurs MAX. et MIN. pendant l'affichage d'une valeur de mesure.
5. Touche Level S'utilise pour modifier le niveau.
6. Touche Mode S'utilise pour que l'afficheur principal indique les paramètres de manière séquentielle.
7. Touche Shift S'utilise pour permettre la modification d'une valeur de consigne. Lors de la modification d'une valeur de consigne, vous
pouvez utiliser cette touche pour passer d'un chiffre à l'autre.
8. Touche Up S'utilise pour modifier une valeur de consigne. S'utilise pour définir ou supprimer une fonction de mise à zéro forcée, lors
de l'affichage d'une valeur de mesure.
Voyant de niveau Niveau
p
Protection
Eteint Fonctionnement
a
Réglage
s
Réglage initial
f
Réglage des fonctions avancées
1
Max
Min
SV

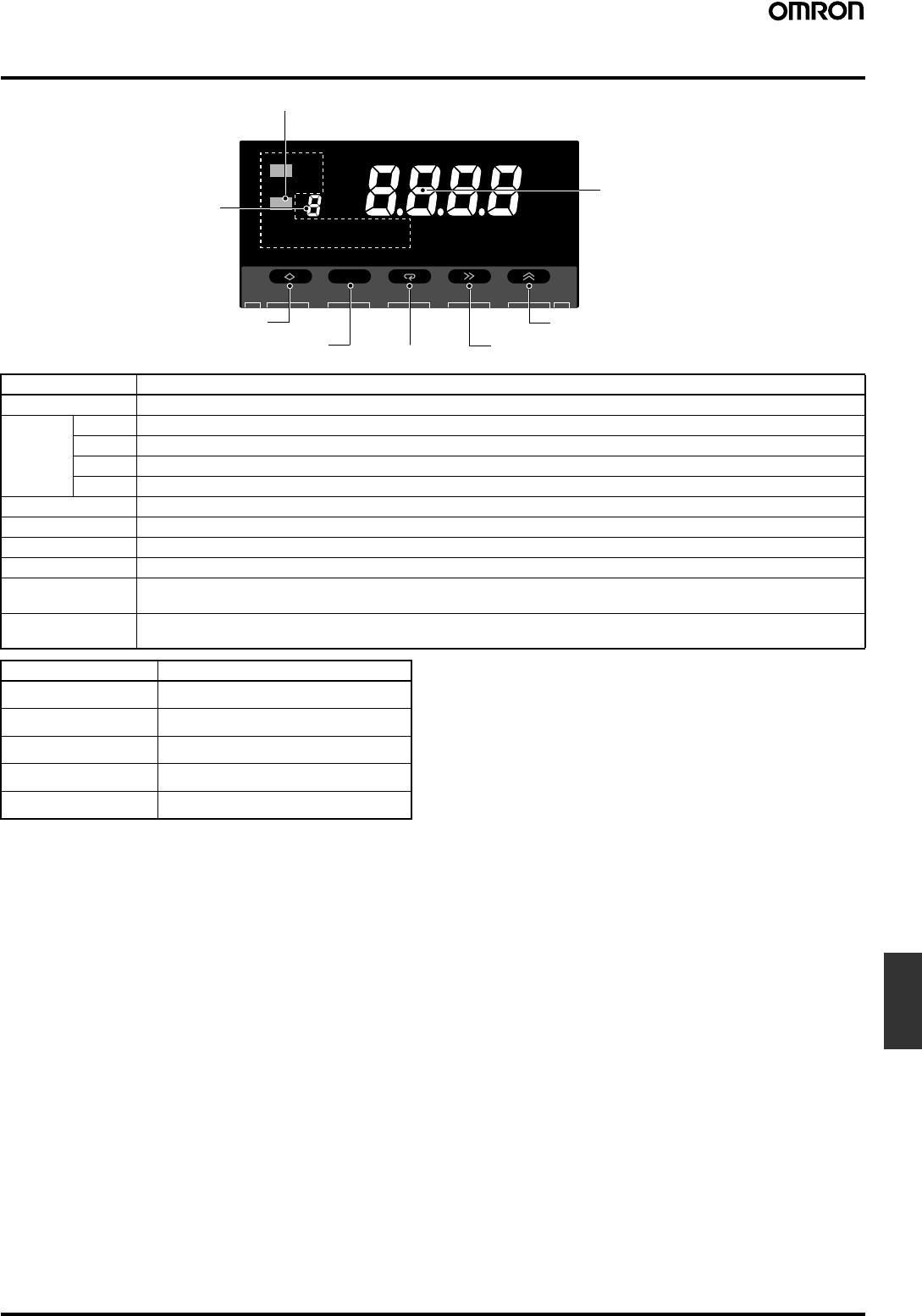

MAX/MIN LEVEL MODE SHIFT UP
2. Voyants de fonctionnement
3. Indicateur
de niveau
4. Touche MAX/MIN
5. Touche Level
6. Touche Mode
7. Touche Shift
8. Touche Up
1. Afficheur principal
