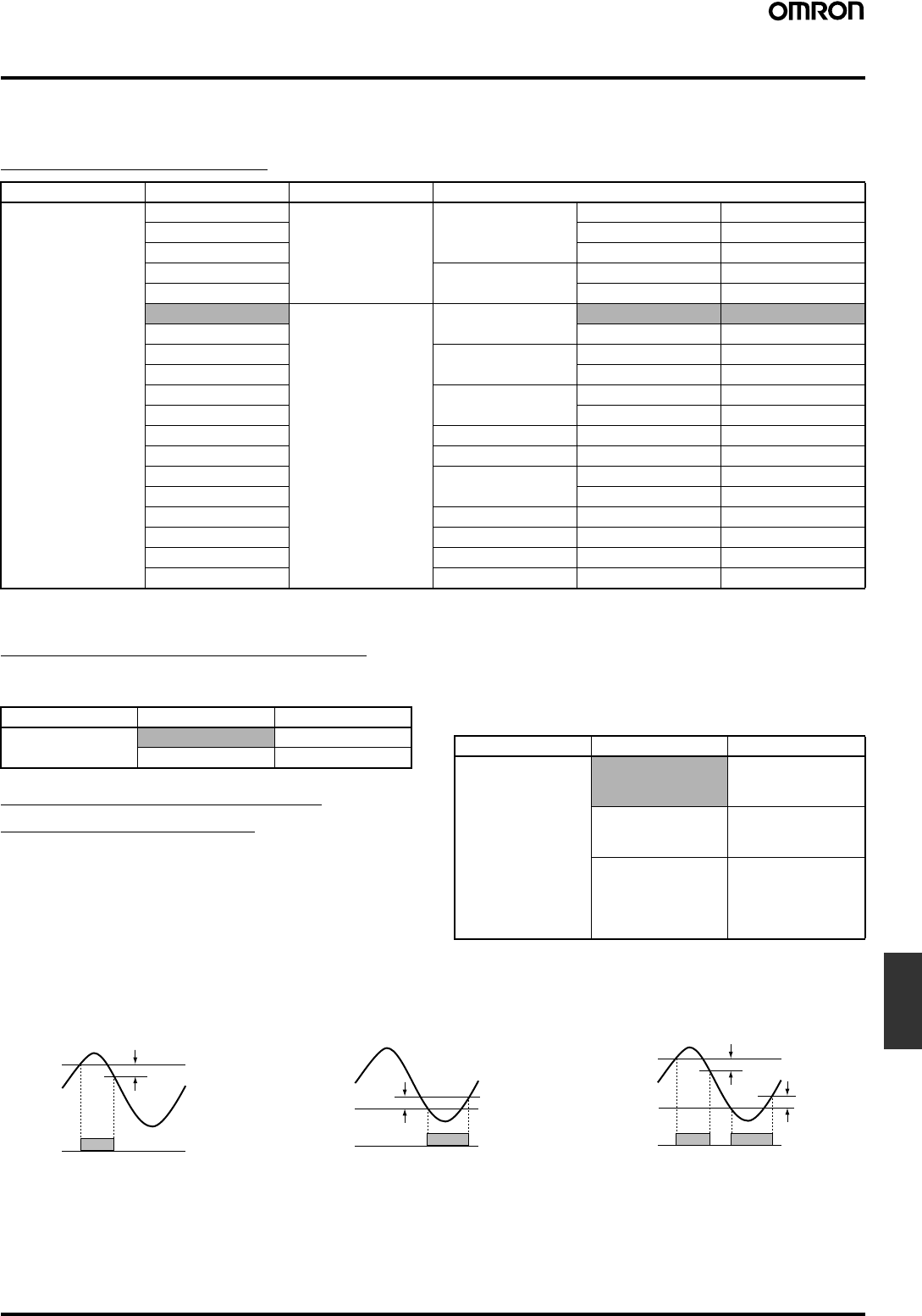

Indicateur de température K3MA-L K-47
Indicateur de
tableau
Fonctionnement
■ Fonctions principales
Types d'entrées et plages
Note : La valeur initiale est "5 : thermocouple K (−200 à 1 300°C/−300 à 2 300°F).”
Sélection de l’unité de température
Sélectionnez Celsius (°C) ou Fahrenheit (°F) comme unité de
température.
Types OUT (modèles à sorties
comparées uniquement)
Vous pouvez régler OUT 1 sur l'un des trois modes de
fonctionnement décrits ci-dessous, suivant les valeurs comparées :
• Limite supérieure (fonctionnement haut) :
La sortie passe à ON lorsque la valeur mesurée est supérieure à
sa valeur de consigne.
• Limite inférieure (fonctionnement bas) :
La sortie passe à ON lorsque la valeur mesurée est inférieure à sa
valeur de consigne.
• Limites supérieure et inférieure (fonctionnement hors plage) :
Vous pouvez définir indépendamment une limite supérieure (valeur
de consigne H) et une limite inférieure (valeur de consigne L).
La sortie passe à ON lorsque la valeur mesurée est plus grande
que la valeur de consigne de limite supérieure ou plus basse que la
valeur de consigne de limite inférieure.
Paramètre Réglage Type d'entrée Signification
in-t 0 Thermomètre à
résistance de platine
Pt100 −200 à 850°C −300 à 1500°F
1 −199,9 à 500,0°C −1 999 à 900,0°F
2 0,0 à 100,0°C 0,0 à 210,0°F
3 JPt100 −199,9 à 500,0°C −199,9 à 900,0°F
4 0,0 à 100,0°C 0,0 à 210,0°F
5 Thermocouple K −200 à 1 300°C −300 à 2 300°F
6 −20,0 à 500,0°C 0,0 à 900,0°F
7 J −100 à 850°C −100 à 1 500°F
8 −20,0 à 400,0°C 0,0 à 750,0°F
9 T −200 à 400°C −300 à 700°F
10 −199,9 à 400,0°C −199,9 à 700,0°F
11 E 0 à 600°C 0 à 1 100°F
12 L −100 à 850°C −100 à 1 500°F
13 U −200 à 400°C −300 à 700°F
14 −199,9 à 400,0°C −199,9 à 700,0°F
15 N −200 à 1 300°C −300 à 2 300°F
16 R 0 à 1 700°C 0 à 3 000°F
17 S 0 à 1 700°C 0 à 3 000°F
18 B 100 à 1 800°C 300 à 3 200°F
Paramètre Réglage Signification
d-u
c Affichage en°C.
f Affichage en °F.
Paramètre Réglage Signification
out 1.t
hi Limite supérieure :
l’alarme s’active à la
limite supérieure.
lo Limite inférieure :
l’alarme s’active à la
limite inférieure.
hi-lo Limites supérieure et
inférieure : l’alarme
s’active aux limites
supérieure et
inférieure.
Limite supérieure
(action niveau haut)
Limite inférieure
(action niveau bas)
Valeur
SORTIE 1
Valeur de
mesure
ON
OFF
Sortie
Valeur
SORTIE 1
Hystérésis
Hystérésis
Hystérésis
Hystérésis
Limites inférieure et supérieure
(action hors bande)
Valeur limite sup.
SORTIE 1
Valeur limite inf.
SORTIE 1
ON
OFF
Sortie
ON
OFF
Sortie
Valeur de
mesure
Valeur de
mesure
