Indicateur de température K3MA-L K-57
Indicateur de
tableau
■ Exemple de réglage
Réglages initiaux
Les réglages de l'exemple suivant sont indiqués ici.

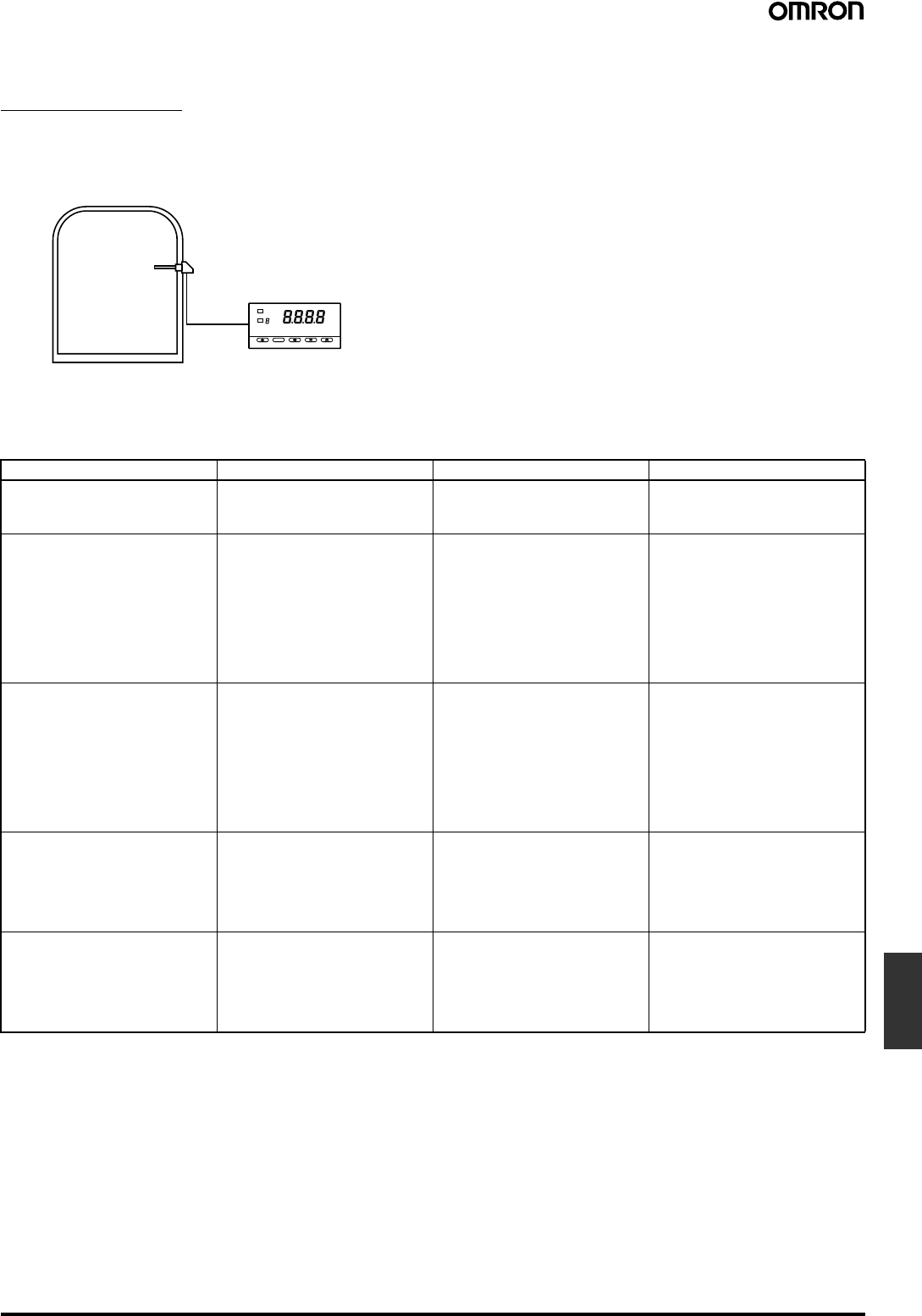

Exemple : surveillance de la température
d'un four industriel
Ici, la température mesurée au sein du four doit être affichée en
degrés Celsius (°C).
Capteur thermique : thermocouple E52-PR, plage de mesure : 0 à
1 400°C.
1. Sélectionnez le type d’entrée du K3MA-L pour la plage d’entrée
du thermocouple R.
Paramètre : in-t (type d'entrée), valeur de réglage : 16
2. Sélectionnez Celsius (°C) comme unité de température.
Paramètre : d-u (unité de température), valeur de réglage : c
Si vous utilisez un modèle à sorties comparées, procédez aux
réglages appropriés.
■ Correction des erreurs
Lorsqu'une erreur se produit, les détails de l'erreur s'affichent dans l'afficheur principal. Vérifiez l'erreur sur l'afficheur principal et prenez les
mesures correctives appropriées.
1
E52-PR Thermocouple
K3MA-L-C 100-240 VAC
Four industriel
Max
Min
SV
MAX/MIN LEVEL MODE SHIFT UP
Affichage du niveau Afficheur principal Contenu de l'erreur Mesures correctives
Eteint e111 Erreur de mémoire RAM Une réparation est nécessaire.
Contactez votre représentant
OMRON.
5 e111 Erreur de mémoire EEPROM Lorsque cette erreur s'affiche,
appuyez sur la touche Level
pendant 3 secondes pour que
l'appareil rétablisse les réglages
d'origine.
Si vous ne pouvez pas supprimer
l'erreur, faites réparer l'appareil.
Contactez votre représentant
OMRON.
Eteint s.err clignote Erreur d'entrée Vérifiez que le capteur thermique
est correctement branché et
qu’aucune ligne de signal reliée
au capteur thermique n’est
interrompue.
Si c’est le cas, une réparation est
nécessaire.
Contactez votre représentant
OMRON.
Eteint 9 999clignote La valeur de mesure après
correction de l’entrée de
température dépasse 9 999.
La valeur de correction de l’entrée
de température est sans doute
inappropriée.
Passez au niveau de réglage pour
vérifier la valeur de correction de
l’entrée de température.
Eteint -1 999clignote La valeur de mesure après
correction de l’entrée de
température est inférieure à −1
999.
La valeur de correction de l’entrée
de température est sans doute
inappropriée.
Passez au niveau de réglage pour
vérifier la valeur de correction de
l’entrée de température.
