Instruction Manual

800.MOUNT.IT (800.668.6848) 11162011
WM2-M technical data sheet
Box Contents Qty
Wall plate 1
Tilt rail 2
Locking bar 1
Complete mount installation hardware kit 1
Complete TV attachment hardware kit 1
Instruction manual 1
TV compatibility chart 1
Dimensions WxDxH (mm) Wt (kg)
Product Box
238 x 518 x 68 4.7
Master Carton
254 x 533 x 152 9.5
Color Stock Code Packaging UPC MC UPC
Americas
NA NA NA NA
International
Black 1003325-1 728901019401 728901712807
Americas
NA NA NA NA
International
Platinum 1003324-1 728901019364 728901712760
inches (mm)

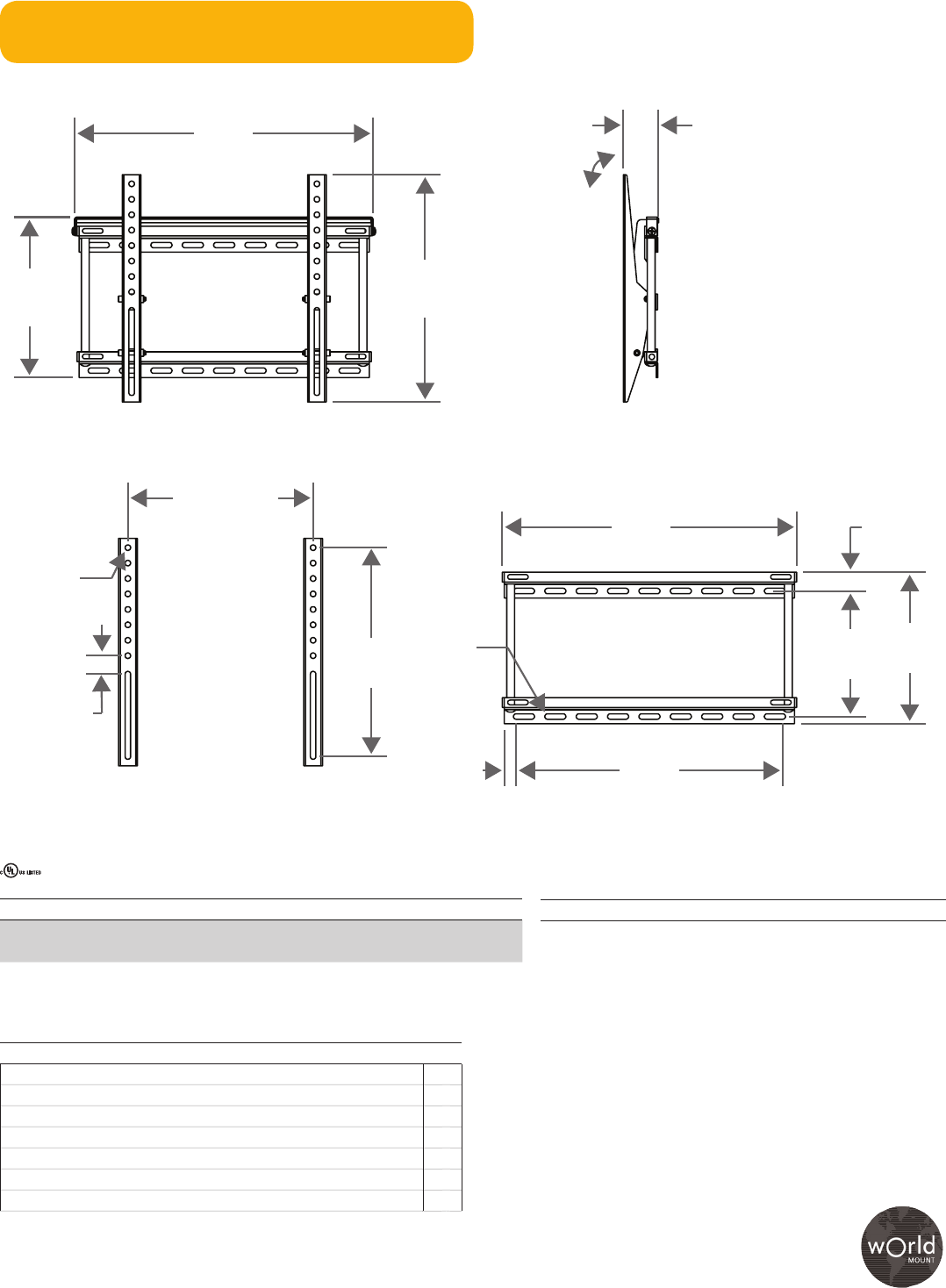

WALL MOUNTING
FRONT VIEW
MOUNTING PROFILE
PANEL ATTACHMENT -
VESA COMPATABILITY (mm)
18.9
(479)
18.7
(475)
8
(203)
9.7
(245)
17
(432)
(100 - 400)
(338)
14.5
(368)
2.2
(57)
R .2
(4)
.75
(19)
1.2
(30)
Ø (9)
(30)
10.2
(260)
+15˚ to -5˚
