ODU MEDI-SNAP Produktbeschreibung
Kontakte
Kontakte stehen in den Durchmessern 0,5 mm bis 1,3 mm zur Verfügung.
Folgende Anschlussarten sind bei Stift- und Buchsen-Kontakten möglich:
G Löt
G Print
G Crimp
Steckzyklen: > 5000
Werkstoff: Messing
Veredelung: mind. 1,25 µm Ni; mind. 0,75 µm Au
Informationen zu Durchmesser, Anschlussmechaniken und Strombelastbarkeit
finden sich bei den Einsätzen. (Seite 24)
Printanschluss
Crimpanschluss
(Verfügbarkeit siehe Seite 24)
(Ausdrückwerkzeuge siehe Seite 34)

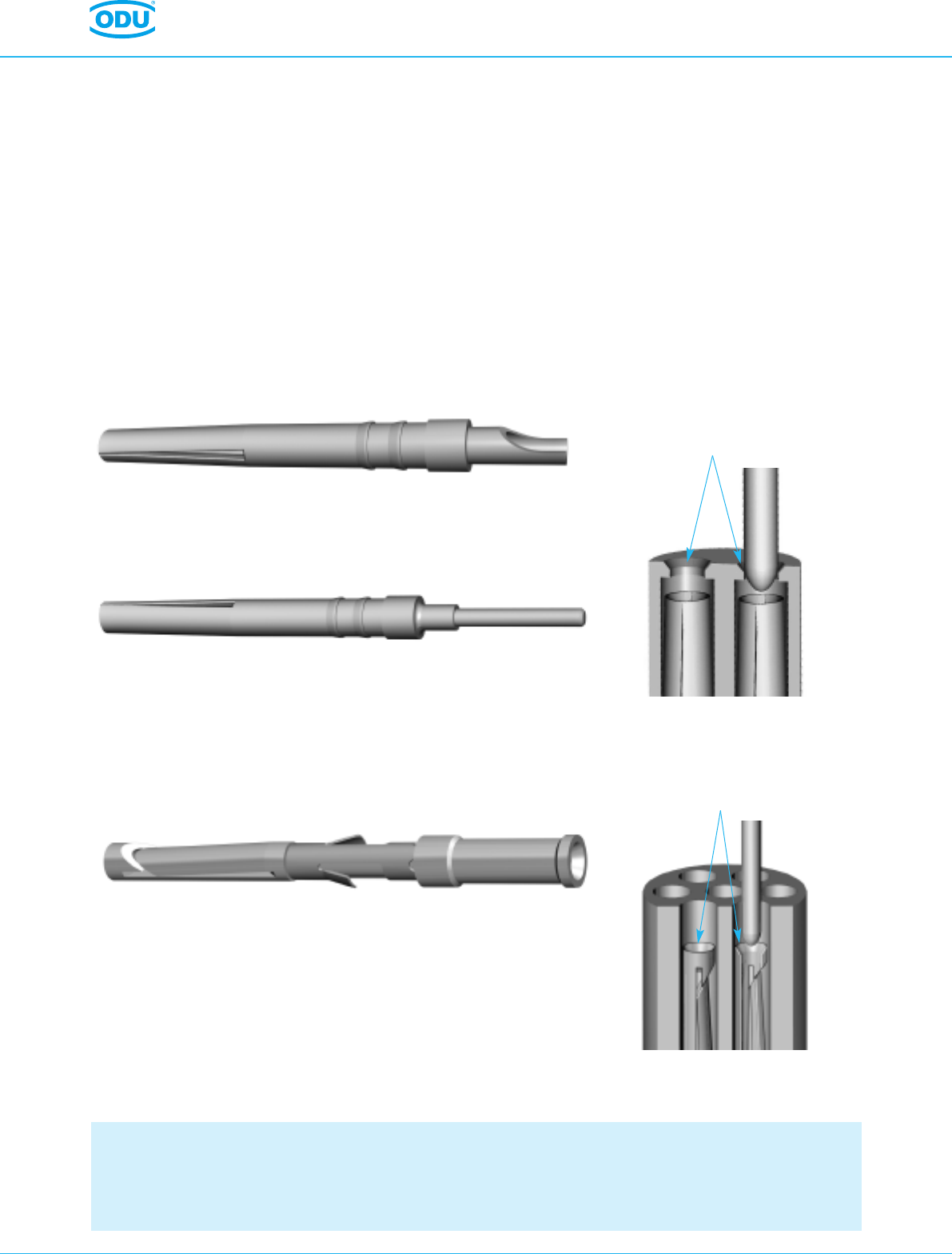

Standard Buchsenkontakte
Kontaktführung
Löt/Print
Kontaktführung - Crimp
Lötanschluss
Optimale Kontaktführung durch
Einführtrichter am Isolierkörper.
Ein Fehlstecken wird somit vermieden.
Optimale Kontaktführung durch
Einführtrichter am Isolierkörper.
Ein Fehlstecken wird somit vermieden.
