Operation Manual

NF/NM -4/8 Installatie en gebruikers handleiding
Isoleer en test functies
Version V0203
24

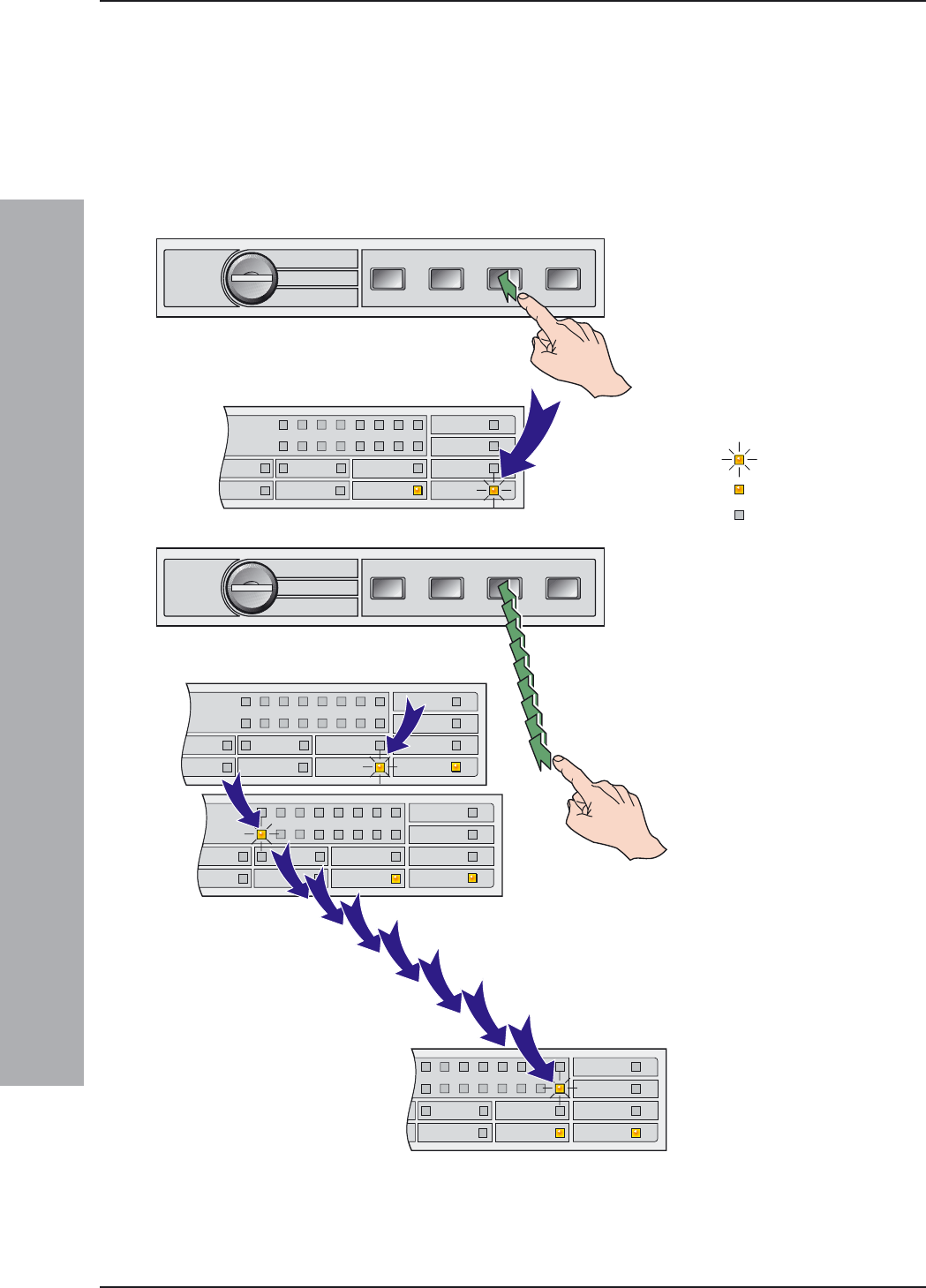

18.2 Keuze van IN of UITGANG
Na uitvoeren van voorgaande procedure komen we in de
setup mode. Dit wordt dus aangegeven door het snel
knipperen van de led “TRANSMISSIE UIT/STORING”.
Met de STAP toets kunnen we nu deze cursor (=knipp.led)
verder bewegen naar de zone of functie die we wensen
te selecteren. De led beweegt van “TRANSMISSIE UIT”
naar “TX UIT” via “FOUTRELAIS UIT” naar de gele led bij
iedere zone.
STEP
STEP
DISABLE OUTPUTS/
ENABLE CONTROLS
DISABLE OUTPUTS/
ENABLE
CONTROLS
DISABLE OUTPUTS/
ENABLE CONTROLS
DISABLE OUTPUTS/
ENABLE
CONTROLS
TD FAULT/
DISABLED
TD FAULT/
DISABLED
ES FAULT/
DISABLED
ES FAULT/
DISABLED
ZONE FAULT
TEST/ISOLATE
ZONE FAULT
TEST/ISOLATE
1 2 3 4 5 6 7 8
1
1
1 2 3 4 5 6 7 8
2
3
10
ZONE FAULT
TEST/ISOLATE
ZONE FAULT
TEST/ISOLATE
1 2 3 4 5 6 7 8
2
TD FAULT/
DISABLED
TD FAULT/
DISABLED
ES FAULT/
DISABLED
ES FAULT/
DISABLED
ZONE FAULT
TEST/ISOLATE
ZONE FAULT
TEST/ISOLATE
1 2 3 4 5 6 7 8
TD FAULT/
DISABLED
TD FAULT/
DISABLED
ES FAULT/
DISABLED
ES FAULT/
DISABLED
3
10
Key to LED illumination status:
Key to LED illumination status:
LED lit - pulsing
LED lit - pulsing
LED lit - steady
LED lit - steady
LED not lit
LED not lit
