Operation Manual

SV 5
Anslutning av Mediamaster

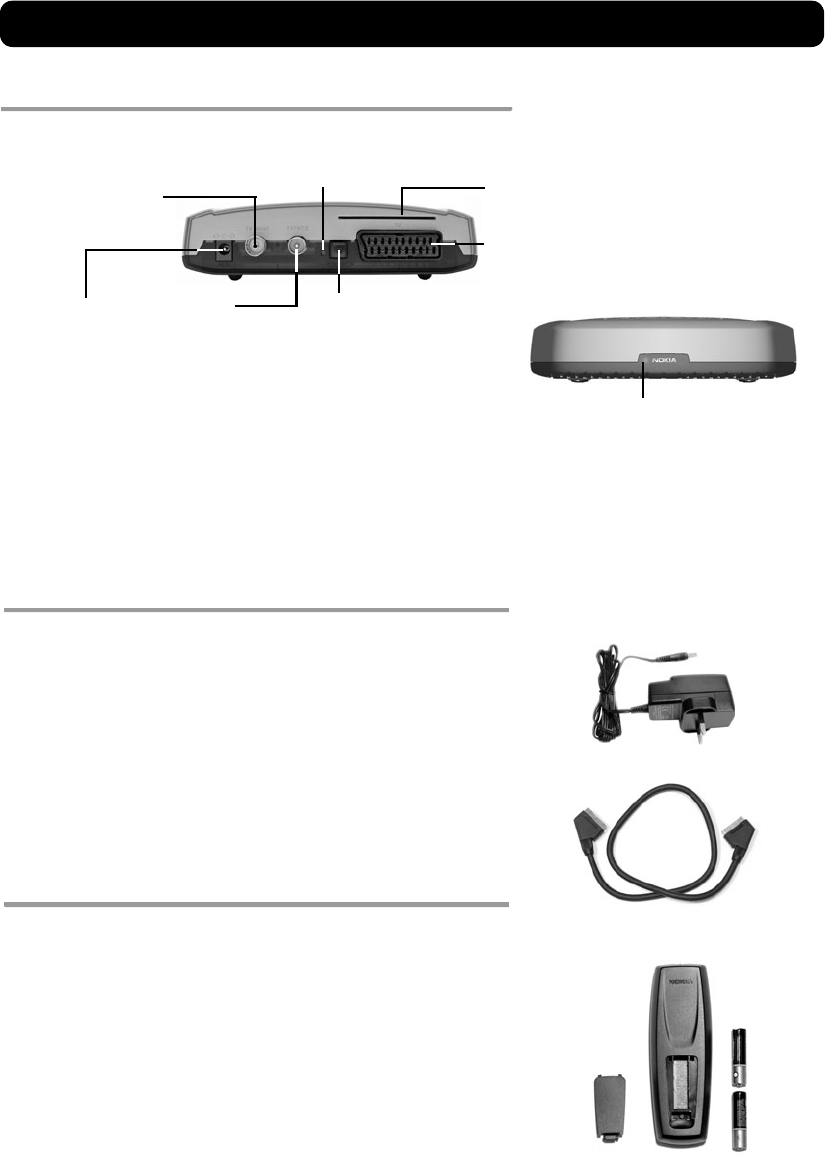

Fram- och baksida
Antennkabel
för anslutning av antennkabeln till
antennkontakten för kabel-TV
DC in
för kabelanslutning från
en extern strömkälla
TV SCART-kontakt * *
för anslutning till TV:ns SCART-kontakt
Kortläsare
för Conax-programkort
Digitalt ljud
Digital ljudutgång
(optisk anslutning
för TOS-link)
Anslutning av Mediamaster
Förpackningen med Mediamaster bör innehålla följande artiklar:
•Mediamaster
• en fjärrkontroll med 2 AAA-batterier
• en kopplad SCART-kabel (1,0 m)
• en handbok
• ett fristående nätaggregat
•en RF-kabel
Förbereda fjärrkontrollen
• Ta bort locket från batterifacket.
• Sätt i de båda AAA-batterierna (1,5 V) enligt markeringen i
figuren, och observera markeringarna + och - på insidan.
• Sätt tillbaka luckan.
* * TV:ns SCART-kontakt
När du ansluter andra enheter till den här kontakten ska du alltid
använda en kopplad SCART-kabel som den som medföljer. Det
finns SCART-kablar där inte alla stift är kopplade, vilket kan leda till
försämrad bildkvalitet.
Ett stadigt grönt sken visar att Mediamaster är påslagen (ON).
Ett stadigt rött sken innebär att den är i viloläge (standby).
Lampan blinkar rött när kommandon tas emot från
fjärrkontrollen.
Lampan blinkar grönt när programvaran uppdateras.
Reset-knapp
TV/
videobandspelare
För anslutning till
TV:ns RF-kontakt eller
en videobandspelare
SCART-
kabel
Nätaggregat
