PS-470/1 各部名称と働き
07
Optical Fiber Camera Adaptor PS-470/1
コネクタパネル
Connector panel
DC 12 V を供給するキャノン４ピンメス出力コネクタです。
ベースステーション(PS-570)と光ケーブル（別売ALC-100M等）にて接続するコネクタです。
最大2000Mまで使用可能です。
モニターLVM-89W または VFインターフェースユニット VIF-100 にVF6Pケーブル（VC-450)を使って接続します。

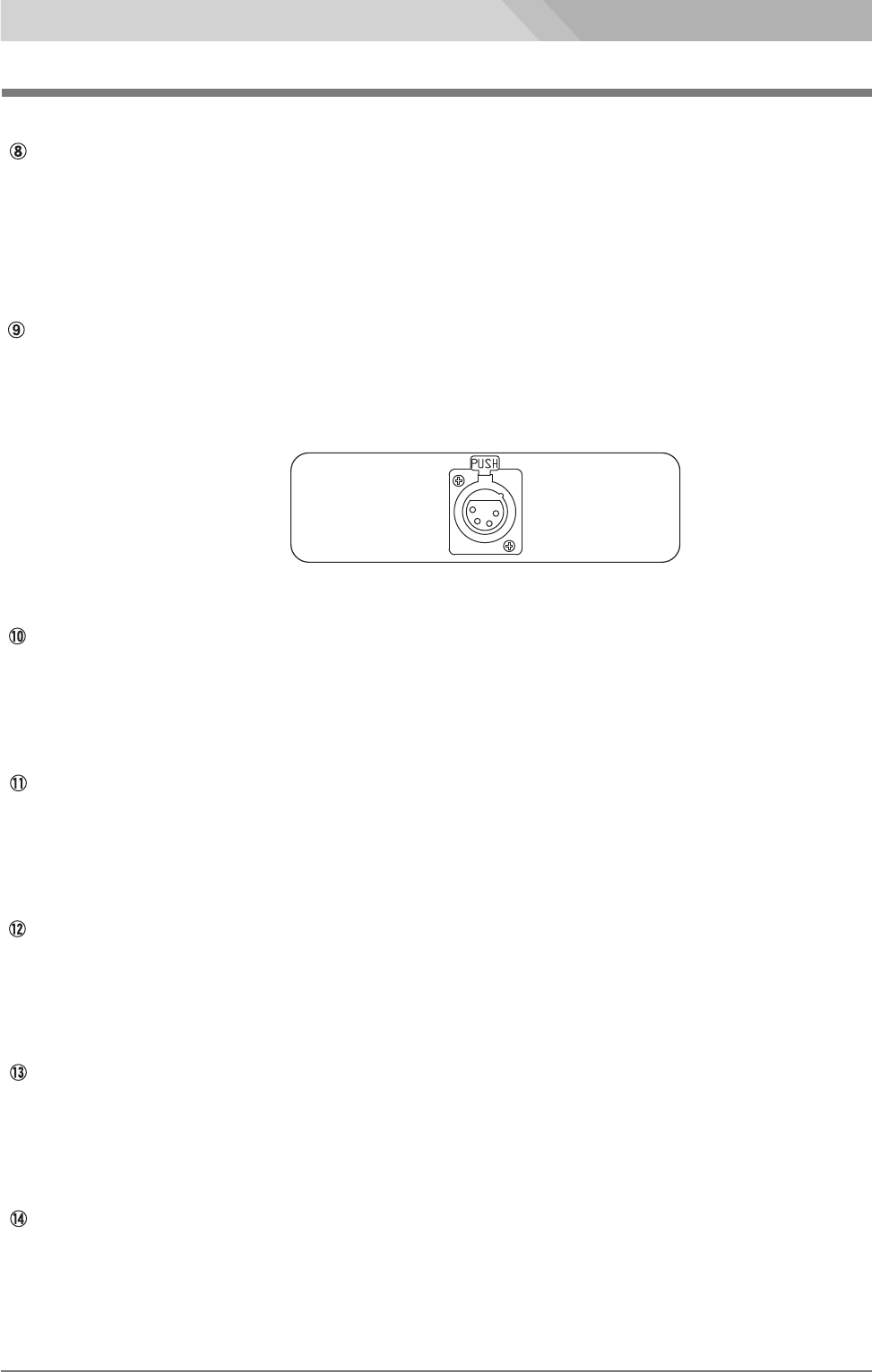

DC12V OUT connector (XLR 4-pin)
PIN Assignment
SMPTE OPT CABLE connector
IF OUT (MONITOR OUT) connector (6-pin)
GENLOCK信号を出力するコネクタです。（Gタイプのみ）
HD-SDI/SDI RET映像を出力するコネクタです。
HD-SDIまたはSD-SDI信号を入力するBNCコネクタです。
HD-SDI/SDI IN connector (BNC)
HD-SDI RET OUT connector (BNC)
GENLOCK connector (BNC)
1
2
3
4
Connect with the Optical Adapter Base Unit PS-570 by the Optical fiber cable( ALC-100M, ).
The maximum length of the optical fiber cable is 2000 meters.
Outputs the power, DC 12V.
2 PIN : NC
3 PIN : NC
1 PIN : GND
4 PIN : + 12V
Connect with the Monitor LVM-89W or VF Interface Unit VIF-100 by the VF 6-pin cable(VC-450).
Outputs the GENLOCK reference signal to a camera.(for PS-470HDG/1)
Outputs the HD-SDI/SDI return video signal.
Input the HD-SDI/SD-SDI signal from a camera.
タイムコードを使用する場合にBNCケーブルを接続するコネクタです。
TC IN/ TC OUT connectors (BNC)
Connect with a camera to synchronize with the video equipment connected to PS-570.
