Instruction Manual

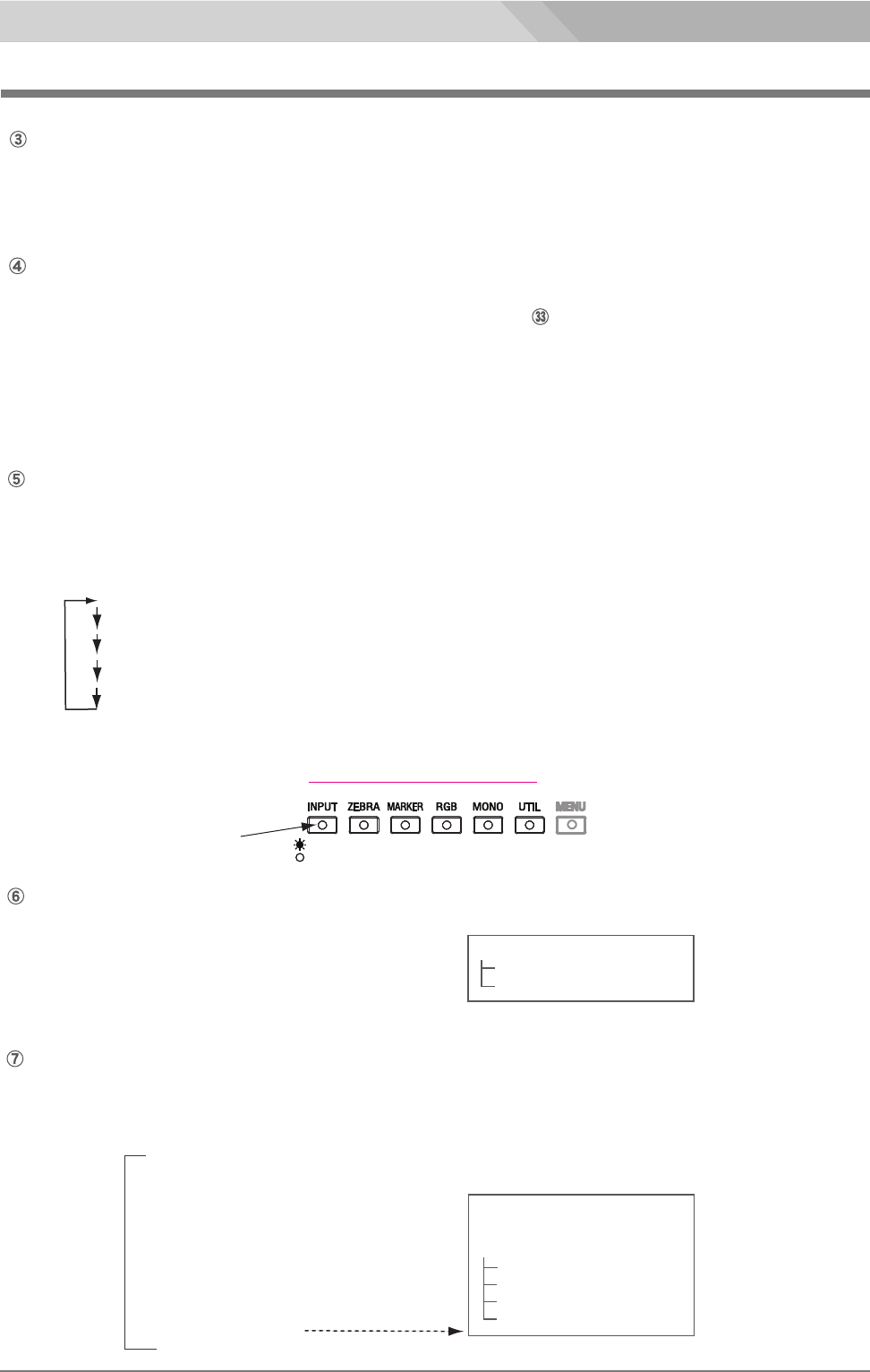

Names and Functions of Parts
05
フロントパネル
Front panel
VOLUME / PUSH SELECT switch
INPUT select switch
ZEBRA indication on/off switch
MARKER size select switch
By rotating the knob adjust the audio volume level of the monitor speaker (when the headphone is
disconnected) or the headphone level connected to the jack( ).
By pressing this switch select the audio channel, CH 1&2→3&4→1→2→3→4→5→6→7→8→ in
sequence, to monitor by the monitor speaker or the headphone.
Switches the ZEBRA indication, on or off.
The level adjustment of the ZEBRA indication
is enable on the menu.
Selects the MARKER size in sequence.
ツマミを回して、背面のモニタースピーカーまたはヘッドホンでモニターする音量を調整します。
このツマミ(ボタン)を順次押すと、モニターする信号(モニタースピーカーまたはヘッドホンへ出力される信号)が切り替えられます。
( CH 1&2→3&4→1→2→3→4→5→6→7→8→ の順に切り替わります。)
INPUT 切替スイッチを押して、入力映像信号を順に切り替えます。SDI(HD/SD) IN 1［SDI-MAIN］→ RET IN ［SDI-RETURN］
→ANALOG (HD) component ［COMPONENT］→ I/F ［CAMERA］ の順に切り替わります。
入力をリターン信号(RET INコネクタ)に ズームリモコンの操作で切り替えると INPUT 切替スイッチのLEDが点灯します。
ゼブラ表示を ON/OFF 切替えます。
ゼブラ出現レベルの調整は、メニューで設定できます。(ページ 29 参照)
［SDI-MAIN］ SDI signal input to the SDI(HD/SD) IN 1 connector
［SDI-RETURN］ SDI signal input to the RET IN connector
［COMPONENT］ analog (HD) component signals input to the ANALOG Y/P
B/PR connectors
Indication
on the screen
RETURN
MAIN
LED
Input signal (input connector)
→ OFF
↓
16:9
↓
16:9 / +(center marker)
↓
4:3
↓
4:3 / +
↓
16:9 / 4:3
↓
16:9 / 4:3 / +
↓
CROSS HATCH(LARGE)
↓
USER setting
↓
POWER Indicator
Lights up when the POWER switch is turned on and the power is supplied to the DC IN connector.
POWER スイッチが ON のとき点灯します。
［CAMERA］ VF signals input to the I/F connector(D-sub 15-pin) from the camcorder.
マーカー表示を 順に切り替えます。 ユーザー設定(SAFETY、 ユーザーマーカー)がメニューでできます。(ページ 29 参照)
CENTER ［ON］
SAFTY ［ 95% ］
USER MARKER ［OFF］
WIDTH
HEIGHT
HORIZONTAL MOVE
VERTICAL MOVE
Menu setting
ZEBRA ［OFF］ OFF or ON
Y UPPER LIMIT ［95.0%］ -7.3 - - - 95.0 - 109.1
Y LOWER LIMIT ［ 0.0% ］ -7.3 - 0.0 - - - - 109.1
Menu setting
ON or OFF
80 to 99% / OFF
ON or OFF
ROT(rotating)
HD Monitor HDM-70WV
Selects a input signal by pressing in sequence. The LED indicator on the INPUT switch lights up,
when the (SDI) RET IN signal is selected by operating the zoom remote controller.
(analog (HD) component signals)
